Page 9
RÉGLAGES
AVERTISSEMENT:
Votre toupie ne doit jamais être branchée lorsque vous
installez des pièces, faites un réglage, installez ou retirez
des fers, et même quand elle n'est pas utilisée. En
débranchant votre toupie, vous éviterez des démarrages
accidentels qui peuvent causer des blessures graves.
INSTALLATION/ENLÈVEMENT DES FERS

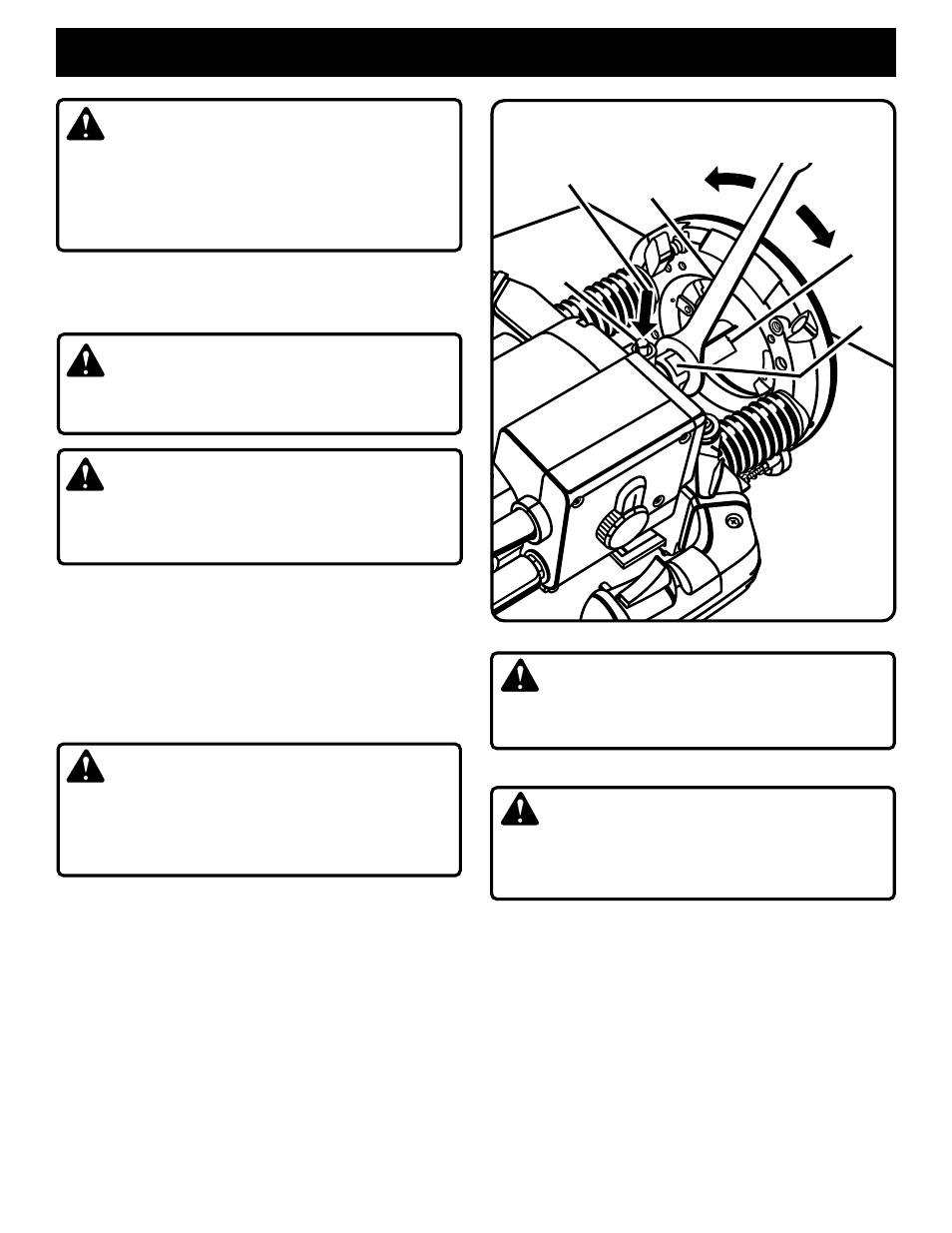

Voir figure 3.
■ Débranchez votre toupie.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à
une mise en marche accidentelle et à de graves blessures.
AVERTISSEMENT:
Pour éviter d'endommager la broche ou le dispositif de
blocage laissez toujours le moteur s'arrêter complètement
avant d'utiliser le dispositif de blocage.
■ Posez votre toupie sur son côté, le mandrin à l'opposé
de vous et le bouton de blocage de broche se trouvant
vers le haut.
Voir figure 3.
■ Pour verrouiller la broche, appuyez sur le bouton de
blocage de broche et tournez l'écrou du mandrin à l'aide
de la clé jusqu'à verrouillage du mécanisme.
NOTE: Une fois le bouton de blocage de broche
enclenché, tenez celui-ci enfoncé.
AVERTISSEMENT:
Si vous changez de fer immédiatement après l'emploi,
ne touchez pas le fer ou le mandrin avec les doigts. Ce
dernier peut être chaud et vous pourriez vous brûler.
Utilisez toujours la clé fournie.
■ Enlevez le fer en tournant suffisamment l'écrou du
mandrin dans le sens antihoraire pour permettre au fer
de glisser facilement hors du mandrin.
Voir figure 3.
■ Si vous montez un fer pour la première fois, celui-ci peut
être installé lorsque l'écrou de mandrin est desserré. Si
vous changez de fer, celui-ci s'enlèvera facilement du
mandrin lorsque l'écrou est desserré.
■ Le mandrin de 13 mm (1/2 po) est usiné selon des
tolérances précises pour recevoir des fers à tige de
13 mm (1/2 po) de diamètre.
■ Insérez la tige du fer dans le mandrin jusqu'à ce que la
tige soit en butée, puis retirez-la de 1,6 mm (1/16 po)
pour qu'elle se dilate lorsque le fer devient chaud.
■ Serrez bien l'écrou de mandrin en le tournant dans le
sens horaire à l'aide de la clé fournie. Voir figure 3.
AVERTISSEMENT:
Si l'écrou de mandrin n'est pas bien serré, le fer peut sortir
pendant l'utilisation et entraîner des blessures graves.
■ Relâchez le bouton de blocage de broche.
AVERTISSEMENT:
N'utilisez pas de fer doté d'une tige trop petite. Les tiges
sous-dimensionnées ne se serrent pas bien et le fer
pourrait être projeté de l'outil et causer des blessures.
SERRAGE DE
L'ÉCROU DU
MANDRIN
DESSERRAGE
DE L'ÉCROU DU
MANDRIN
FER
ÉCROU
DU
MANDRIN
CLÉ DE
24 mm
APPUYER POUR
VERROUILLER
LA BROCHE
BOUTON DE
BLOCAGE DE
BROCHE
A
B
C
D
E F
24
Fig. 3
