RÉGLAGES

INSTALLATION/ENLÈVEMENT DES FERS
AVEC TIGE DE 6,4 mm (1/4 po) DE
DIAMÈTRE

Comme il a été mentionné préalablement, un adaptateur de fer de
6,4 mm (1/4 po) est également fourni avec votre toupie afin de
pouvoir utiliser des fers dotés d'une tige de 6,4 mm (1/4 po).

Voir

figure 4.

■ Si vous désirez utiliser un fer à tige de 6,4 mm (1/4 po) de

diamètre, suivez les instructions fournies à la page précédente
pour desserrer l'écrou du mandrin et enlever du mandrin un fer
à tige de 13 mm (1/2 po) de diamètre.

■ Mettez l'adaptateur de fer de 6,4 mm (1/4 po) fourni dans le

mandrin.

Voir figure 4.

■ Insérez la tige du fer dans le mandrin jusqu'à ce que la tige soit

en butée, puis retirez-la de 1,6 mm (1/16 po) pour permettre
qu'elle se dilate lorsque le fer devient chaud.

■ Serrez bien l'écrou de mandrin en le tournant dans le sens

horaire à l'aide de la clé fournie.

Voir figure 3.

AVERTISSEMENT:

Si l'écrou de mandrin n'est pas bien serré, le fer peut sortir
pendant l'utilisation et entraîner des blessures graves.

RÉGLAGE DE LA PROFONDEUR DE COUPE

Débranchez votre toupie.

AVERTISSEMENT:

Si la toupie n'est pas débranchée, vous vous exposez à une
mise en marche accidentelle et à de graves blessures.

■ Relevez le fer en relâchant le levier de blocage et de déblocage

de la plongée.

Voir figure 5.

■ Ajustez le bouton de commande de profondeur jusqu'à ce que

le fer se trouve au niveau de la sous-base.

Voir figure 6.

■ Placez votre toupie sur une surface plane.
■ Descendez le fer jusqu'à ce que son extrémité touche à peine

la surface plane.

Voir figure 7.

■ Serrez le levier de blocage et de déblocage de la plongée pour

verrouiller le fer à une profondeur de coupe «zéro». NOTE:

Si

vous le désirez, vous pouvez ajuster le bouton de commande
de profondeur jusqu'à ce qu'il se trouve assis contre le carter
du moteur. Ceci donne une butée positive à une profondeur de
coupe «zéro».

■ Tournez les butées de profondeur à la position désirée,

desserrez le bouton de verrouillage, puis tournez le bouton de
réglage jusqu'à ce que la barre de butée touche la vis du
système de butées de profondeur.

Voir figure 8.

■ Choisissez une graduation de référence sur l'échelle.
■ Tournez ensuite le bouton de réglage dans la direction opposée

en montant la barre de butée afin d'obtenir la profondeur de
coupe désirée.

Voir figure 8. Par exemple, si vous réglez la

profondeur de coupe sur 1,6 mm (1/16 po), l'échelle se déplacera
de 1,6 mm (1/16 po) par rapport à la graduation de référence.

■ Serrez fermement le bouton de verrouillage.
■ Positionnez votre toupie afin que le fer puisse dépasser le bas

de la sous-base pour obtenir le réglage de profondeur voulu.
Voir figure 9.

FER

ÉCROU DU MANDRIN

DE 13 mm (1/2 po)

ADAPTATEUR DE FER

DE 6,4 mm (1/4 po)

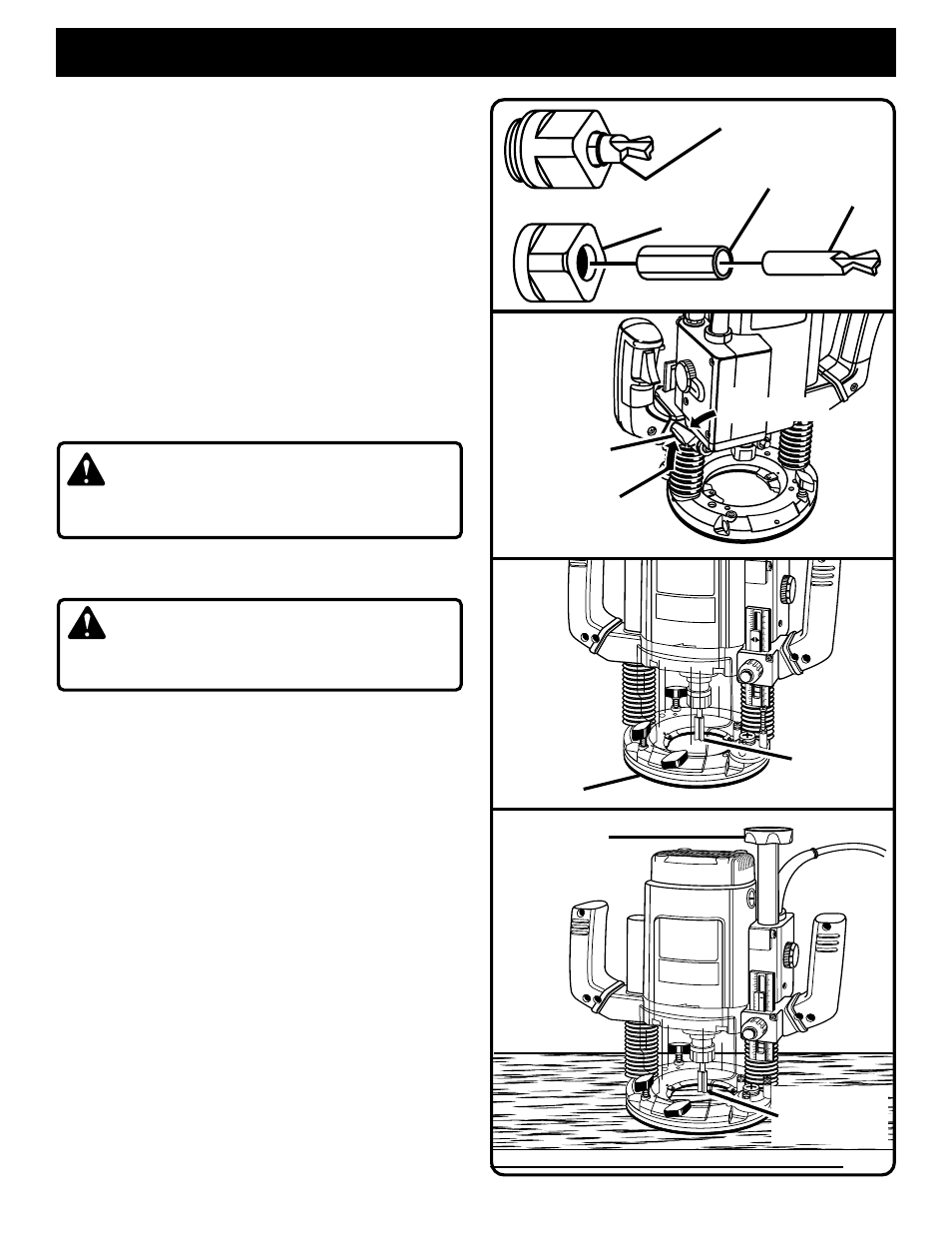

Fig. 4

VERROUILLAGE

Fig. 6

FER AU NIVEAU

DE LA SOUS-

BASE

SOUS-BASE

BOUTON DE

COMMANDE DE

PROFONDEUR

DÉVERROUILLAGE

Fig. 5

FER AVEC TIGE DE 6,4 mm (1/4 po)

DE DIAMÈTRE

LEVIER DE

BLOCAGE ET DE

DÉBLOCAGE DE

LA PLONGÉE

FER À LA

PROFONDEUR

DE COUPE ZÉRO

Fig. 7
