Page 12
RÉGLAGES
RÉGLAGE DE LA PROFONDEUR DE COUPE
Lorsque vous faites une rainure qui est trop profonde pour être
toupillée en une seule passe d'une manière sécuritaire, il est
préférable d'effectuer plusieurs passes. La profondeur de coupe
correcte dépend de plusieurs facteurs: la puissance du moteur de
la toupie, le type de fer utilisé et le type de bois qui doit être toupillé.
Une toupie légère peu puissante est conçue pour effectuer des
coupes peu profondes. Une toupie puissante peut toupiller à de plus
grandes profondeurs. Une petite mèche, comme une mèche à
rainurer de 1,6 mm (1/16 po) de diamètre avec une tige de 6,4 mm
(1/4 po) de diamètre, est conçue pour enlever peu de bois à la fois.
Les grosses mèches, comme les mèches à cannelures droites à tige
de 13 mm (1/2 po) de diamètre, sont conçues pour enlever plus de
bois en une seule passe. Les coupes individuelles peuvent être plus
profondes dans les bois tendres, comme le pin blanc, que dans les
bois durs comme le chêne ou l'érable.
En se basant sur ces considérations, choisissez une profondeur de
coupe qui ne surcharge pas le moteur de la toupie. Si vous
constatez qu'une force supplémentaire est nécessaire pour réaliser
la passe ou que la vitesse du moteur diminue considérablement,
arrêtez la toupie et réduisez la profondeur de coupe. Effectuez
ensuite la coupe en deux passes ou plus. La profondeur de chaque
passe peut être réglée d'avance en utilisant les trois différentes
butées de profondeur. Réglez la profondeur du toupillage en
ajustant la butée la plus basse. Ensuite, tournez le barillet afin que
la vis de la butée la plus haute se trouve sous l'échelle. Tournez le
barillet après chaque passe. La vis sur les butées se règle à la
hauteur voulue en desserrant d'abord l'écrou de blocage, puis en
tournant la vis dans un sens ou dans l'autre à l'aide d'un tournevis
à empreinte cruciforme. Resserrez l'écrou de blocage de chaque
vis de butée pour bien fixer les vis de butée en position.
Voir figure
10.
BOUTON DE COMMANDE DE
PROFONDEUR
Voir figure 11.
Vous pouvez effectuer des réglages fins de la profondeur de coupe
en utilisant le bouton de commande de profondeur. L'autre utilisation
principale du bouton de commande de profondeur est le réglage de
la profondeur de coupe lorsque la toupie est montée à l'envers sur
une table pour toupie. NOTE: il est nécessaire d'utiliser le bouton
de commande de profondeur lorsque la toupie est montée sur une
table de toupillage à cause du poids de la toupie et de sa position
malaisée.
RÉGLAGE DE LA PROFONDEUR DE COUPE
À L'AIDE DU BOUTON DE COMMANDE DE
PROFONDEUR
■ Débranchez votre toupie.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à une
mise en marche accidentelle et à de graves blessures.
■ Desserrez le bouton de verrouillage et tournez le bouton de
réglage de telle manière que la barre de butée ne touche pas
les vis de butée.
■ Desserrez le levier de blocage et de déblocage de la plongée
et laissez la toupie revenir à sa position la plus haute contre
l'écrou hex.

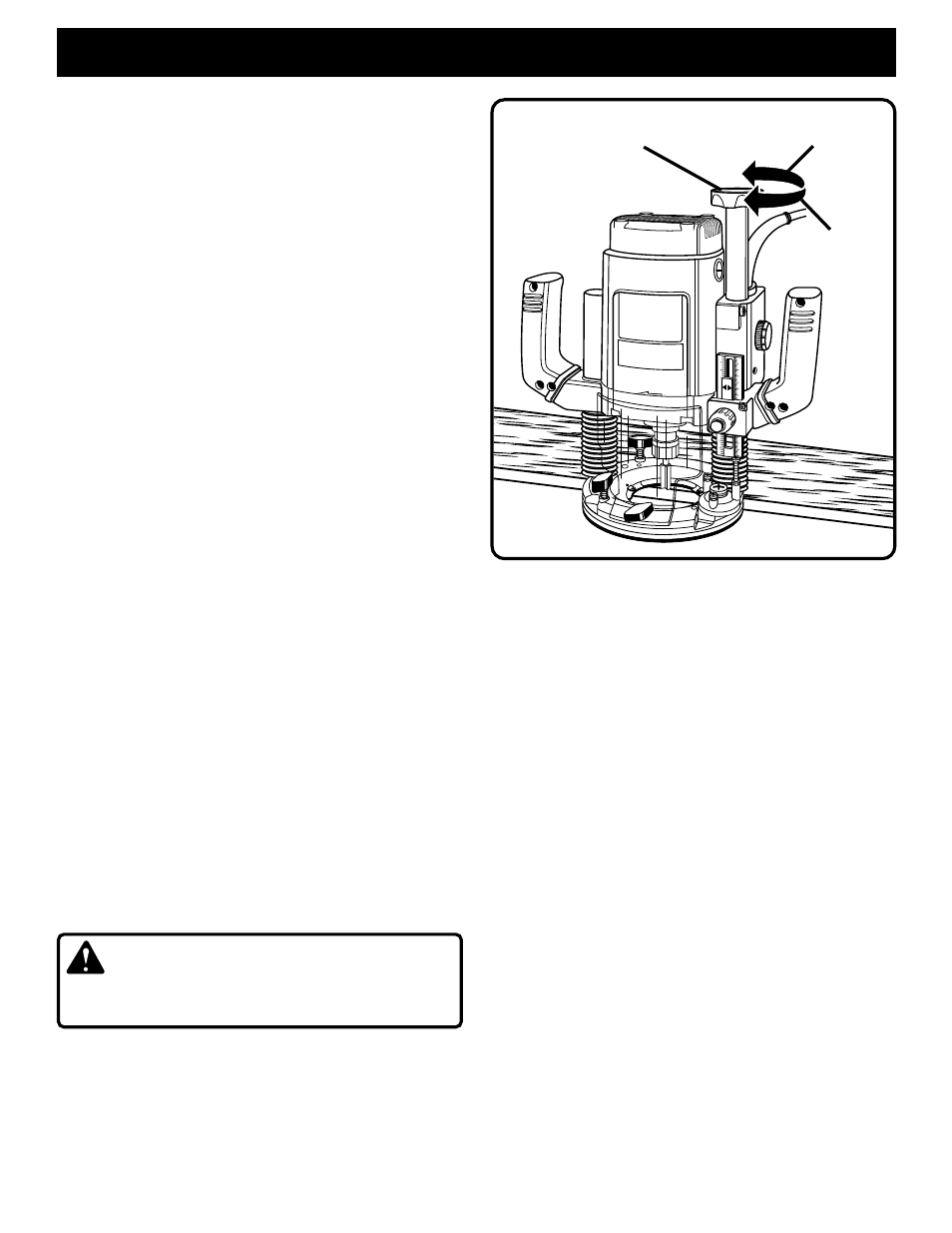

Fig. 11
■ Descendez la toupie jusqu'à ce que le fer atteigne
approximativement la profondeur de coupe désirée. Ensuite
serrez le levier de blocage et de déblocage de la plongée pour
verrouiller temporairement la toupie à la profondeur de coupe
désirée.
■ Tournez le bouton de commande de profondeur dans le sens
horaire jusqu'à ce qu'il s'appuie sur le carter du moteur. Ne
serrez pas trop.
■ Desserrez le levier de blocage et de déblocage de la plongée
et tournez le bouton de commande de profondeur jusqu'à ce
que le fer atteigne la profondeur de coupe désirée. Tournez
dans le sens horaire le bouton de commande de profondeur
pour abaisser la toupie et dans le sens antihoraire pour la
relever. Assurez-vous toujours que le verrouillage de
plongée est relâché et que la toupie est libre de descendre
ou de monter avant de régler la profondeur de coupe à
l'aide du bouton de commande de profondeur.
■ Serrez le levier de blocage et de déblocage de la plongée pour
verrouiller la toupie à la profondeur de coupe désirée.
■ Tournez le bouton de réglage et réglez la barre de butée
jusqu'à ce qu'elle touche la vis de butée.
■ Serrez fermement le bouton de verrouillage.
Le bouton de commande de profondeur est appuyé par un ressort
contre l'écrou hex. Si vous le réglez trop loin et qu'il sort de la tige
filetée, reportez-vous au paragraphe RÉGLAGES DU BOUTON
DE COMMANDE DE PROFONDEUR du chapitre d'entretien pour
le remonter correctement.
BOUTON DE COMMANDE
DE PROFONDEUR
POUR
ABAISSER
in mm
1
2
3
9
3
1
POUR
RELEVER
