Page 20
ENTRETIEN
AVERTISSEMENT:
Pour la réparation, n'utilisez que des pièces de rechange
Ryobi identiques. L'usage de toutes autres pièces peut
causer un risque ou causer des dommages au produit.
AVERTISSEMENT:
Débranchez votre toupie avant d'y faire tout réglage ou
entretien.
RÉGLAGE DU BOUTON DE COMMANDE
DE PROFONDEUR

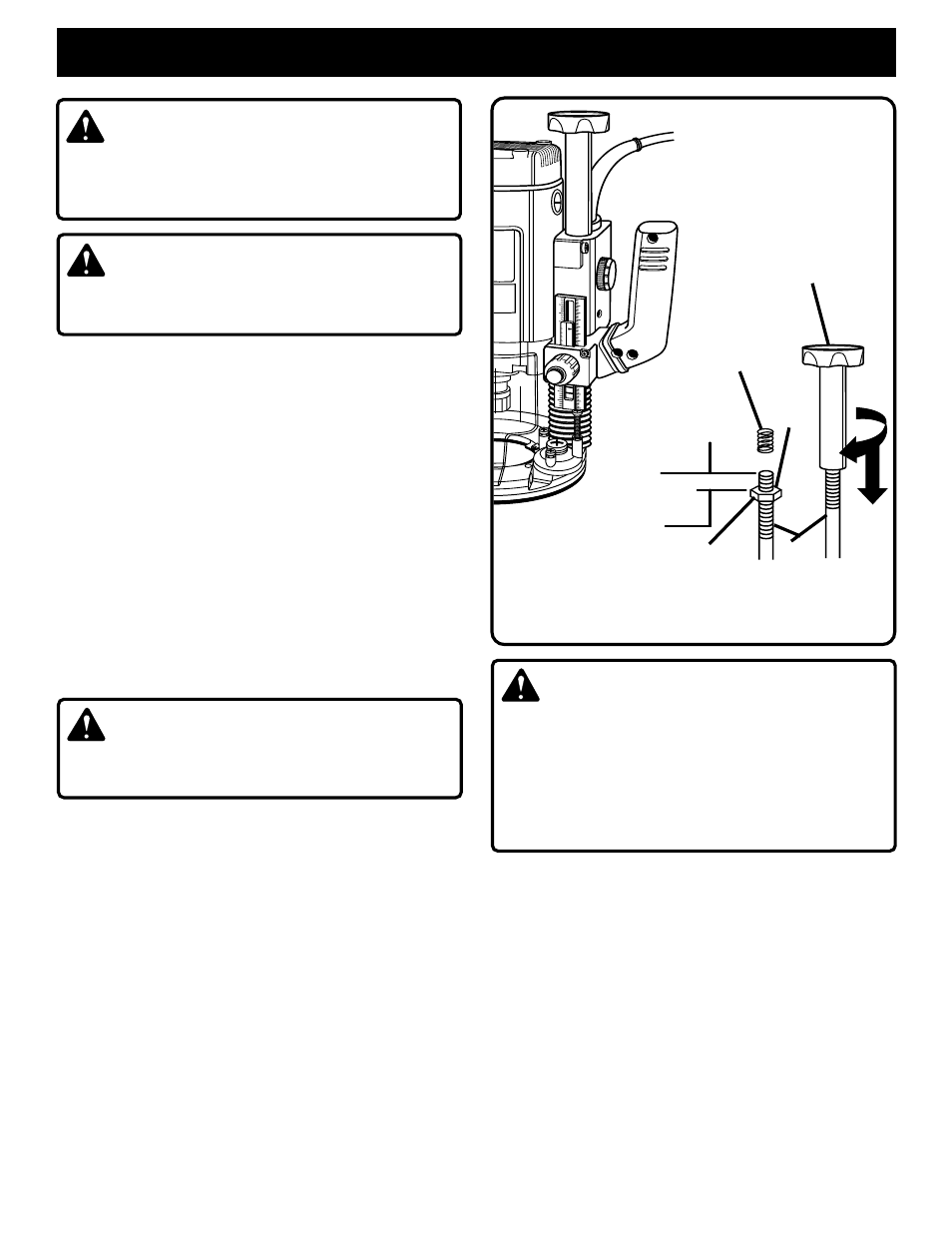

Voir figure 24.
Le bouton de commande de profondeur est rappelé par un
ressort contre l'écrou hex. pour éviter que le moteur de la
toupie ne se sépare accidentellement de la base de la
toupie. Si vous tournez le bouton de commande de
profondeur trop loin vers le haut de la tige filetée de réglage
de profondeur, le ressort provoquera la sortie du bouton de
commande de profondeur de l'écrou hex. N'enlevez pas
l'écrou hex. Il doit rester sur la tige filetée de réglage de
profondeur tout le temps. Ceci est spécialement important
lorsque vous utilisez la toupie à l'envers sur une table pour
toupie.
REMONTAGE DU BOUTON DE COMMANDE DE
PROFONDEUR:
■ Débranchez votre toupie.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à
une mise en marche accidentelle et à de graves blessures.
■ Tournez l'écrou hex. dans le sens antihoraire jusqu'à ce
que 6,4 mm (1/4 po) de filetage reste au sommet de la
tige de réglage de profondeur.
■ Placez le ressort de compression sur l'écrou hex. comme
l'illustre la figure 24.
■ Placez le bouton de commande de profondeur par-dessus
le ressort de compression.
■ Compressez soigneusement le ressort en poussant sur
le dessus du bouton de commande de profondeur.
■ Lorsque le ressort est comprimé, alignez la partie en
retrait hexagonale du bouton de commande de
profondeur avec l'écrou hex.
■ Vissez le bouton de commande de profondeur dans le
sens horaire sur la tige filetée de réglage de profondeur.
■ Tournez le bouton de commande de profondeur jusqu'à
ce que la profondeur de coupe désirée soit atteinte.
Ne remettez pas le bouton de commande de profondeur
sans le ressort de compression.
Fig. 24
AVERTISSEMENT:
Le fait de replacer le bouton de commande de profondeur
sans le ressort de compression, pourrait entraîner la
sortie du bouton de commande de profondeur et de
l'écrou hex. de la tige filetée de réglage pendant
l'utilisation. Cette situation pourrait entraîner la séparation
du moteur de la base de la toupie et provoquer des
blessures graves.
ÉCROU
HEX.
RESSORT DE
COMPRESSION
BOUTON DE
COMMANDE DE
PROFONDEUR
6,4 mm
(1/4 po)
TIGE FILETÉE DE
RÉGLAGE DE
PROFONDEUR
in mm
0
1
2
3
4
1
2
3
9
3
1
RONDELLE
