TABLEAU DE SÉLECTION DES VITESSES
ÉCHELLE

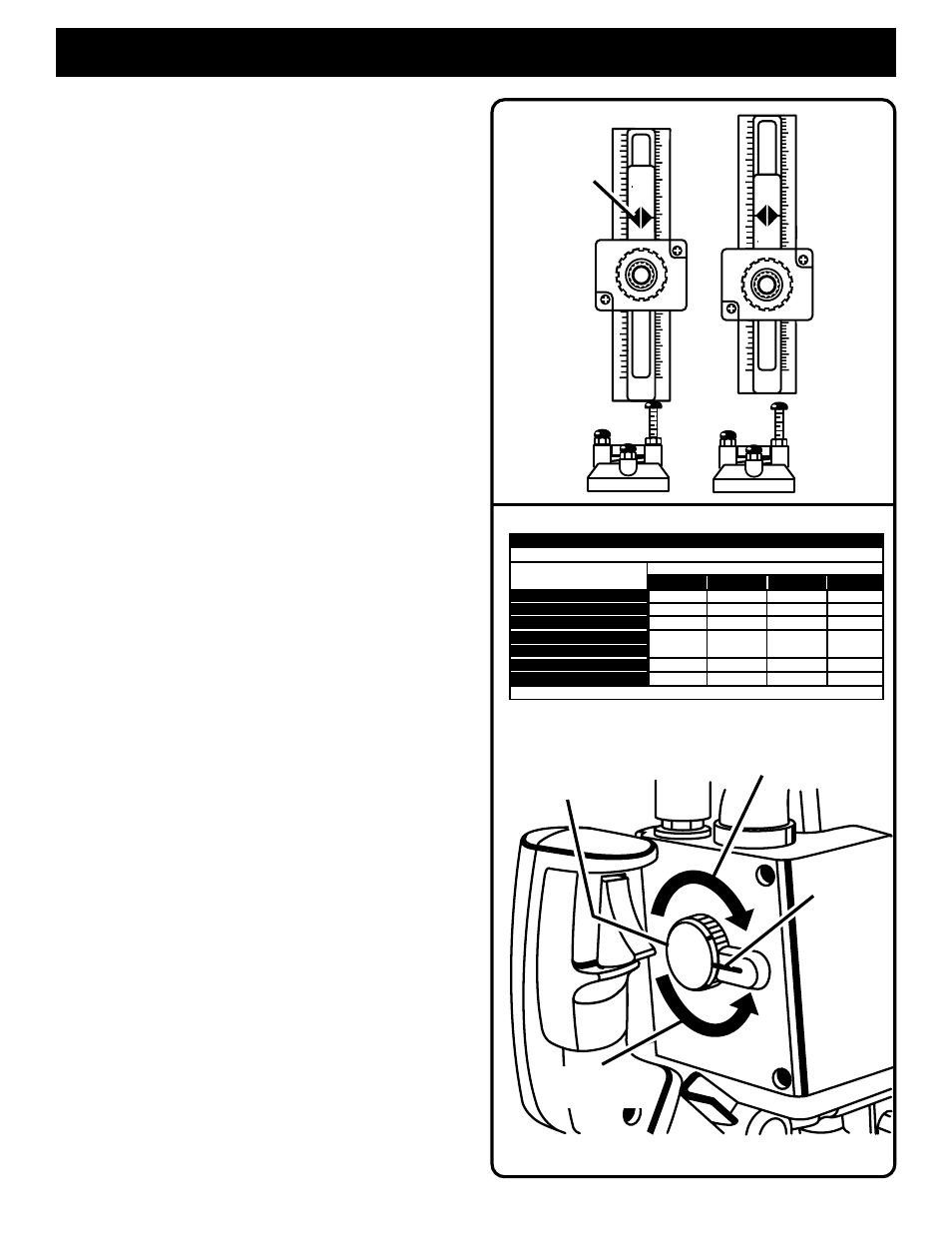

Voir figure 12.
Votre toupie comporte une échelle double (en po et métrique)
sur la barre de butée. Chaque graduation sur l'échelle en
pouce représente un changement de 1/16 po dans la profondeur
de coupe. Chaque graduation sur l'échelle métrique représente
un changement de 1 mm dans la profondeur de coupe. Le
repère indicateur situé sur le carter représente un point de
référence pour l'échelle.
■ Choisissez le repère indicateur métrique ou celui en po.
■ Identifiez la graduation sur l'échelle qui se trouve alignée
avec le repère.
■ Desserrez le bouton de verrouillage et tournez le bouton de
réglage pour changer la position de la barre de butée et de
l'échelle.
■ Continuez de tourner le bouton de réglage jusqu'à ce que le
repère indicateur s'aligne avec la nouvelle graduation de la
profondeur de coupe voulue.
■ Serrez bien le bouton de verrouillage pour verrouiller la
barre de butée à sa nouvelle position.
La position du fer augmente ou diminue exactement selon le
nouveau réglage de la barre de butée.
Si une profondeur de coupe supplémentaire de 1/16 po est
nécessaire, desserrez le bouton de verrouillage et tournez le
bouton de réglage davantage jusqu'à ce que le repère indicateur
s'aligne avec la prochaine graduation de 1/16 po sur l'échelle.
Serrez bien le bouton de verrouillage pour verrouiller la barre
de butée à sa nouvelle position.
Répétez ces étapes selon le besoin si une profondeur de
coupe plus importante est nécessaire.
N'oubliez pas que les graduations en pouces sur l'échelle
indiquent des changements de 1/16 po dans le réglage de la
profondeur; chaque graduation sur l'échelle métrique de la
barre de butée est égale à un changement de 1 mm dans le
réglage de la profondeur; le bouton de réglage de la profondeur
peut également être utilisé pour faire des réglages très précis
de la profondeur du toupillage; et en appuyant sur le centre du
bouton de réglage de la profondeur, vous obtenez un
dégagement rapide de la barre de butée.
SÉLECTEUR DE COMMANDE DE VITESSE
VARIABLE
Voir figure 13.
Votre toupie possède un sélecteur de commande de vitesse
variable conçu pour permettre à l'opérateur de contrôler les
limites de vitesse et de couple. Vous pouvez ainsi sélectionner
la meilleure vitesse convenant pour le type de coupe, le matériau
à couper et la dimension du fer utilisé. Le sélecteur de commande
de vitesse variable vous permet de régler la vitesse de la toupie
entre 10 000 et 22 000 tr/mn. Il y a 6 graduations repérées de
A à F sur le sélecteur de commande de vitesse variable. Pour
augmenter la vitesse et le couple de votre toupie, tournez le
sélecteur de commande de vitesse variable vers les réglages les
plus hauts. Si vous tournez le sélecteur vers un réglage plus bas,
la vitesse et le couple sont réduits.
NOTE: Si vous ne voulez pas utiliser le sélecteur de commande
de vitesse variable, mettez-le à la position la plus haute (F).
Le tableau de sélection des vitesses donne des réglages
suggérés, basés sur le diamètre du fer et le type de matériau à
toupiller.
Voir figure 13.
RÉGLAGES
Fig. 12
Fig. 13
SÉLECTEUR DE
COMMANDE DE
VITESSE VARIABLE
POUR AUGMENTER
LA VITESSE
POUR DIMINUER
LA VITESSE
REPÈRE
INDICATEUR
