CARACTÉRISTIQUES
RACCORDEMENTS ÉLECTRIQUES
Votre toupie est pourvue d’un moteur électrique de haute
précision. Elle doit être branchée sur une alimentation de
120 volts, 60 Hz, CA seulement (courant ordinaire).
N’utilisez pas l’outil sur du courant continu (CC). Une baisse
de tension substantielle entraînerait une perte de puissance
et une surchauffe du moteur. Si votre toupie ne fonctionne
pas lorsqu’elle est branchée, vérifiez l’alimentation.
CARACTÉRISTIQUE DE BLOCAGE ET DE DÉBLOCAGE DE LA PLONGÉE
Voir figure 2.
Votre toupie comporte un levier de blocage et de déblocage de la plongée. En déverrouillant le levier, vous pouvez faire un
mouvement de plongée souple et précis. Le blocage du levier permet de fixer la position du fer une fois la profondeur de
toupillage établie.
APPLICATIONS
(À utiliser seulement pour les fins indiquées ci-dessous)
■ Toupillage de rainures, dressage de chants, toupillage à
main levée, etc. dans le bois.
■ Applications supplémentaires: exécution de chanfreins,
feuillures, rainures et queues d'aronde dans le bois.
■ Dressage de laminés.

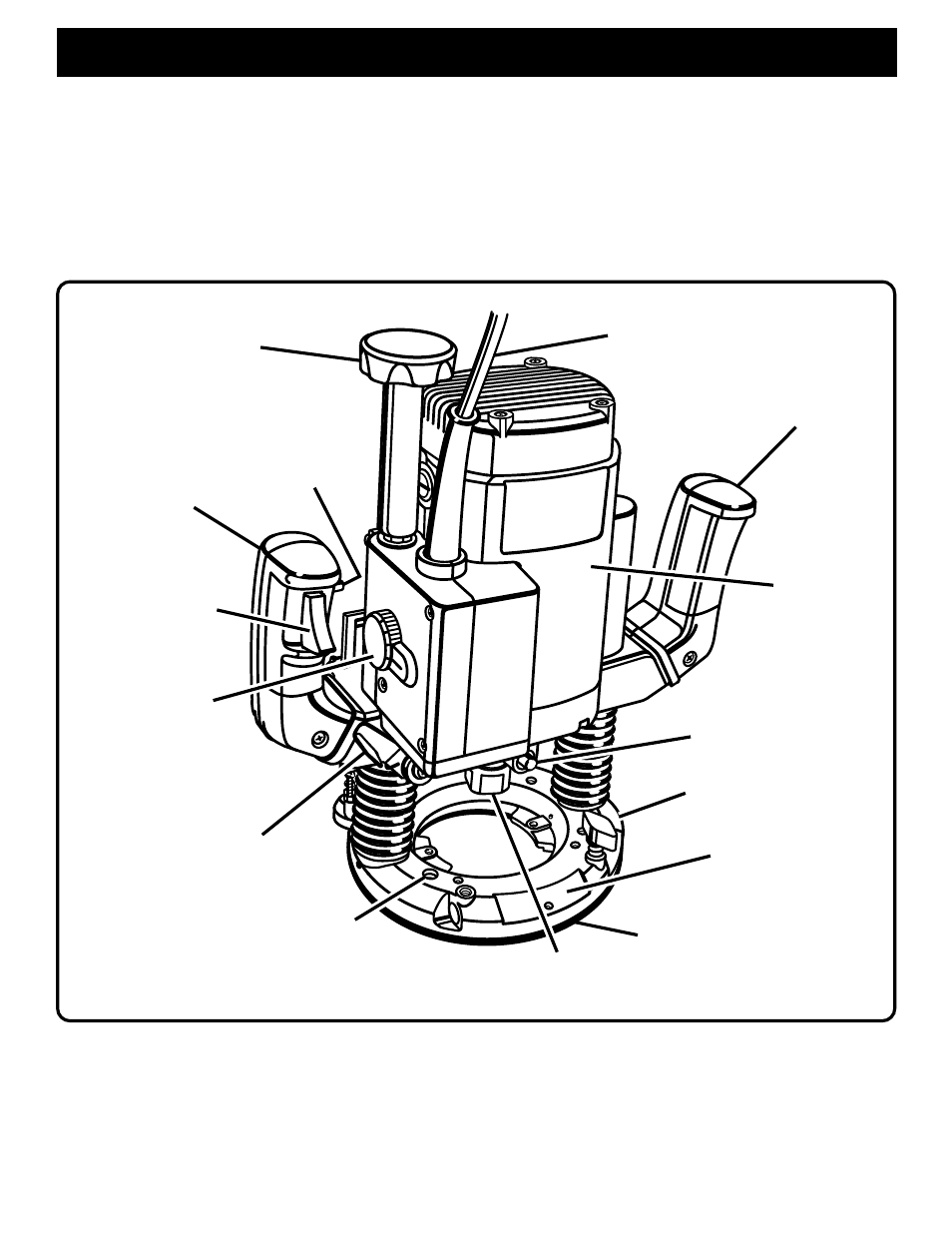

VUE ARRIÈRE DE LA TOUPIE
Fig. 2
BOUTON DE
VERROUILLAGE
GÂCHETTE
LEVIER DE BLOCAGE ET DE
DÉBLOCAGE DE LA PLONGÉE
BOUTON DE BLOCAGE
DE BROCHE
SÉLECTEUR DE
COMMANDE
DE VITESSE VARIABLE
VIS À BOUTON
BASE DE
LA TOUPIE
SOUS-BASE
CARTER DU
MOTEUR
POIGNÉE
CORDON
D'ALIMENTATION
ÉCROU DU MANDRIN
TROUS À VIS
DE 8 mm
POIGNÉE DE
COMMANDE
BOUTON DE COMMANDE
DE PROFONDEUR
A
B
C
D E
F
