RÉGLAGES

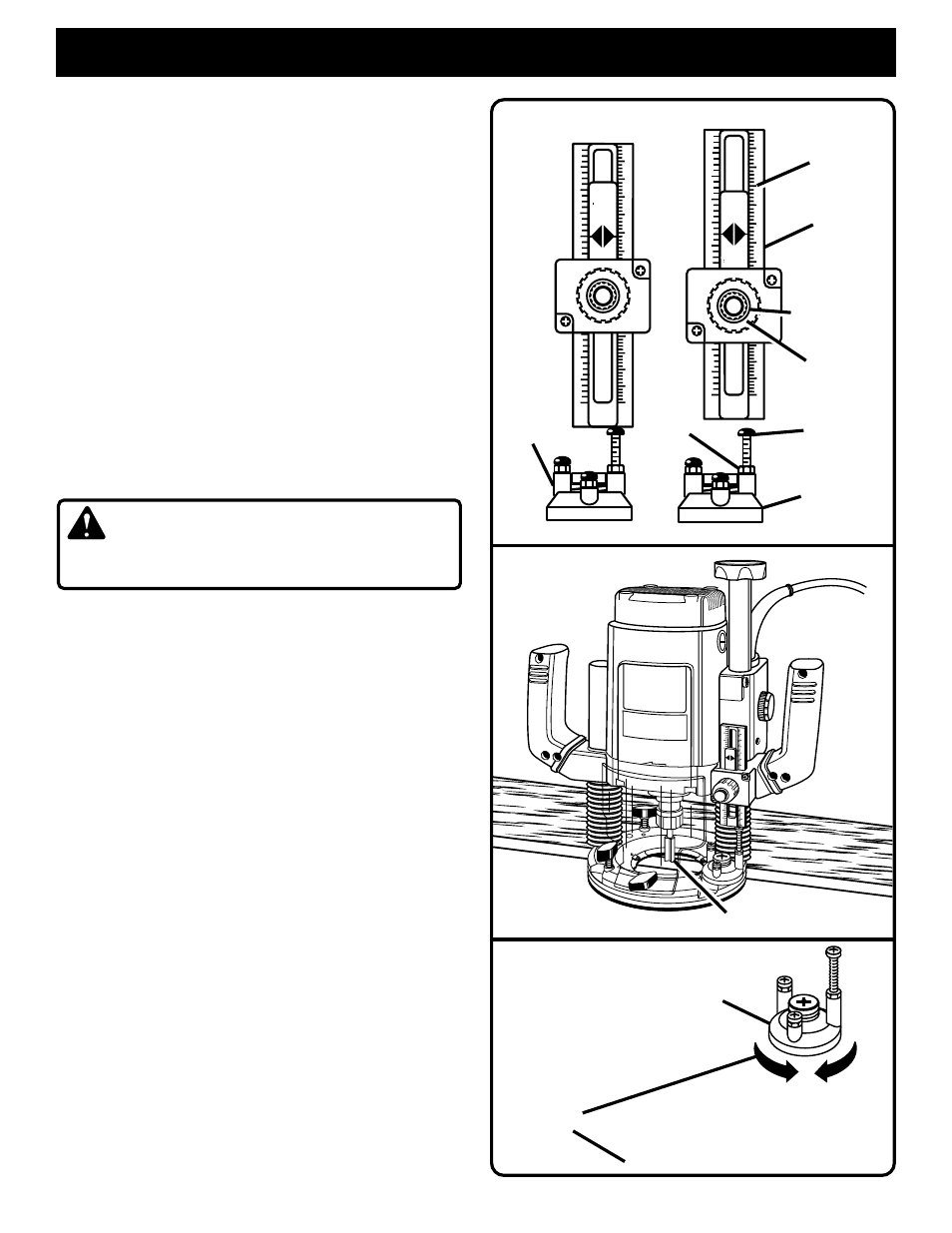

Fig. 10
■ Relâchez le levier de blocage et de déblocage de la plongée.
■ Tenez les poignées et descendez la toupie jusqu'à ce que la
barre de butée vienne en contact avec la vis de butée. Serrez
le levier de blocage et de déblocage de la plongée pour
verrouiller la toupie à la profondeur de coupe désirée.
SYSTÈME DE BUTÉES DE PROFONDEUR
Voir figure 10.
Grâce au système de butées de profondeur (barillet) situé sur la
base de votre toupie, il est possible d'effectuer des coupes profondes
ou importantes par passes successives en utilisant différentes
profondeurs de coupe préréglées. Ces changements dans la
profondeur de coupe sont rapides et faciles à faire grâce aux butées
réglables fournies. Le barillet que se tourne sur la base de la toupie
comporte un mécanisme de positionnement à bille.
La profondeur de coupe préréglée est obtenue en faisant descendre
la toupie jusqu'à ce que la barre de butée vienne en contact avec la
vis de butée du barillet.
Les butées réglables possèdent des vis qui peuvent être réglées
d'environ 13 mm (1/2 po).
RÉGLAGES DU SYSTÈME DE BUTÉES DE
PROFONDEUR
■ Débranchez votre toupie.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à une
mise en marche accidentelle et à de graves blessures.
■ Dévissez le bouton de verrouillage et tournez le bouton de
réglage dans le sens horaire en remontant la barre de butée
jusqu'à sa position la plus haute.
■ Déterminez quelle butée réglable doit être utilisée pour obtenir
la profondeur de coupe désirée.
■ La vis de butée de chaque butée peut être réglée à la hauteur
désirée en dévissant l'écrou hex. à l'aide d'une clé ouverte de
10 mm (3/8 po) et en serrant ou desserrant la vis avec les
doigts. Maintenez la vis de butée en position en resserrant
l'écrou hex. à l'aide de la clé. Ne serrez pas trop fort l'écrou
hex. Réglez les butées à la hauteur désirée en répartissant la
profondeur de coupe totale sur le nombre de butées utilisées.
■ Tournez le barillet jusqu'à ce que la butée de profondeur la
plus haute soit alignée avec la barre de butée.
■ Faites remonter le fer en appuyant sur le levier de blocage et
de déblocage de la plongée.
■ Placez la toupie sur une surface plane et faites descendre la
toupie jusqu'à ce que l'extrémité du fer touche à peine la
surface plane.
■ Appuyez sur le levier de blocage et de déblocage de la plongée
pour verrouiller le fer à la profondeur de coupe «zéro».
■ Tournez le bouton de réglage dans le sens antihoraire pour
faire descendre la barre de butée contre la butée, puis serrez
fermement le bouton de verrouillage. La butée la plus haute
devient maintenant le réglage de profondeur de coupe «zéro».
■ Appuyez sur le levier de blocage et de déblocage de la plongée
et remontez la toupie. Tournez le barillet de telle manière que
la butée de profondeur la plus haute suivante soit alignée avec
la barre de butée. Ceci positionne le fer pour la passe initiale.
■ Serrez le levier de blocage et de déblocage de la plongée pour
verrouiller la toupie à la profondeur de coupe désirée.
■ Tournez le barillet après chaque passe. Effectuez autant de
passes successives que nécessaires pour obtenir la profondeur
de coupe désirée en abaissant le fer progressivement jusqu'à
la profondeur de coupe suivante réglée pour chaque passe.
Fig. 9 FER EN DESSOUS DE LA SOUS-BASE
Fig. 8
BASE DE LA TOUPIE
BUTÉES DE
PROFONDEUR
(BARILLET)
LES BUTÉES DE
PROFONDEUR TOURNENT
POUR CHANGER LA
PROFONDEUR DE COUPE
BUTÉES DE
PROFONDEUR
(BARILLET)
ÉCROU
HEX.
BOUTON DE
RÉGLAGE
VIS DU
BUTÉE
3
2
3
1
64
3
9
8
1
2
3
3
2
3
1
3
2
3
4
3
9
8
1
2
3
in cm in cm
BUTÉE
RÉGLABLE
BOUTON DE
VERROUILLAGE
BARRE DE
BUTÉE
ÉCHELLE
GRADUÉE
