Page 7
CARACTÉRISTIQUES
APPRENEZ À CONNAÎTRE VOTRE TOUPIE
Avant d'essayer d'utiliser votre toupie, familiarisez-vous avec
toutes les caractéristiques de fonctionnement et les règles de
sécurité.
Voir figures 1 et 2.
Votre toupie électrique est un outil polyvalent conçu pour le
travail du bois, qui vous donnera des années de performance
sans ennui. Il a été étudié en tenant compte d'un usage
professionnel, mais sa facilité d'utilisation permet à l'amateur
de produire un travail beau et précis.
Comme son nom l'indique, votre toupie peut être utilisée pour
réaliser des coupes en plongée, des rainures, dresser, exécuter
des cercles et toupiller à main levée. Lorsqu'elle est utilisée
avec des accessoires recommandés, comme la table pour
toupie homologuée par UL ou le guide droit, elle devient encore
plus polyvalente. Divers types de fers, avec ou sans guide à
roulement à billes, ajoutent encore à la polyvalence de cet
outil.
ATTENTION:
Utilisez seulement des fers/fraises pour toupie.
Assurez-vous également que tous les fers et les accessoires
recommandés correspondent aux spécifications stipulées pour
cet outil. Par exemple, n'utilisez pas des fers prévus pour une
rotation inférieure à 25 000 tr/mn.
AVERTISSEMENT:
Ne laissez pas l'habitude de cette toupie vous rendre
insouciant. Souvenez-vous qu'il suffit d'une fraction de
seconde d'inattention pour se blesser gravement.

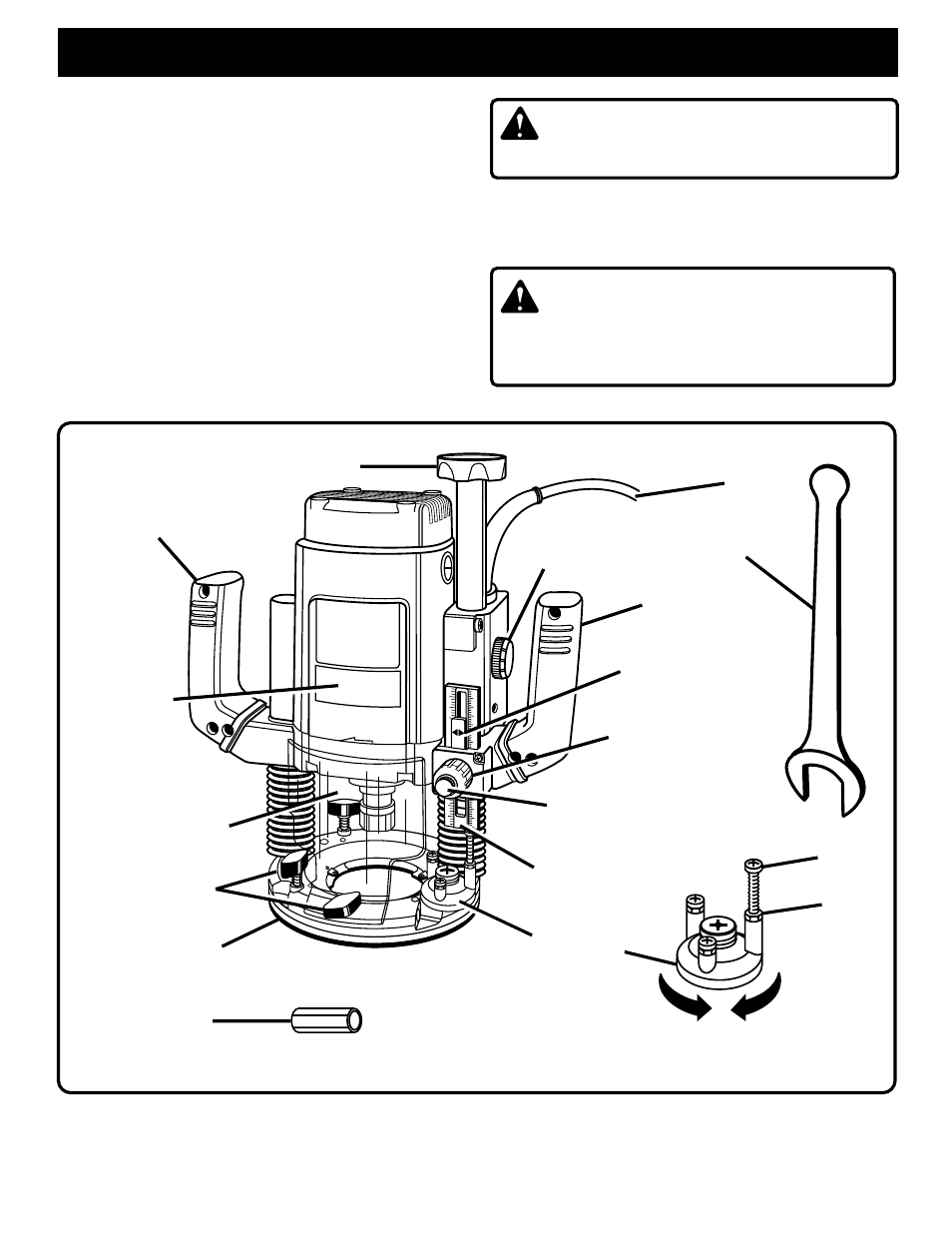

Fig. 1
24
1
2
3
9
3
1
in cm
VUE DE FACE DE LA TOUPIE
BOUTON DE COMMANDE
DE PROFONDEUR
POIGNÉE
PARE-COPEAUX
VIS À
BOUTON
LES BUTÉES DE PROFONDEUR TOURNENT POUR
CHANGER RAPIDEMENT LA PROFONDEUR DE COUPE
BUTÉES DE
PROFONDEUR
(BARILLET)
BOUTON DE RÉGLAGE
(APPUYER AU CENTRE DU BOUTON
POUR DÉGAGER INSTANTANÉMENT
LA BARRE DE BUTÉE)
BOUTON DE
VERROUILLAGE
SÉLECTEUR DE COMMANDE
DE VITESSE VARIABLE
CLÉ DE
24 mm
VIS DE
BUTÉE
ÉCROU
HEX
TABLEAU DE
SÉLECTION
DE VITESSES
REPÈRE
INDICATEUR
POIGNÉE DE
COMMANDE
ADAPTATEUR DE FER
DE 6,4 mm (1/4 po)
SOUS-BASE
BARRE DE BUTÉE
(AVEC ÉCHELLE EN
POUCES ET MÉTRIQUE)
CORDON
D'ALIMENTATION
