Instalación
8

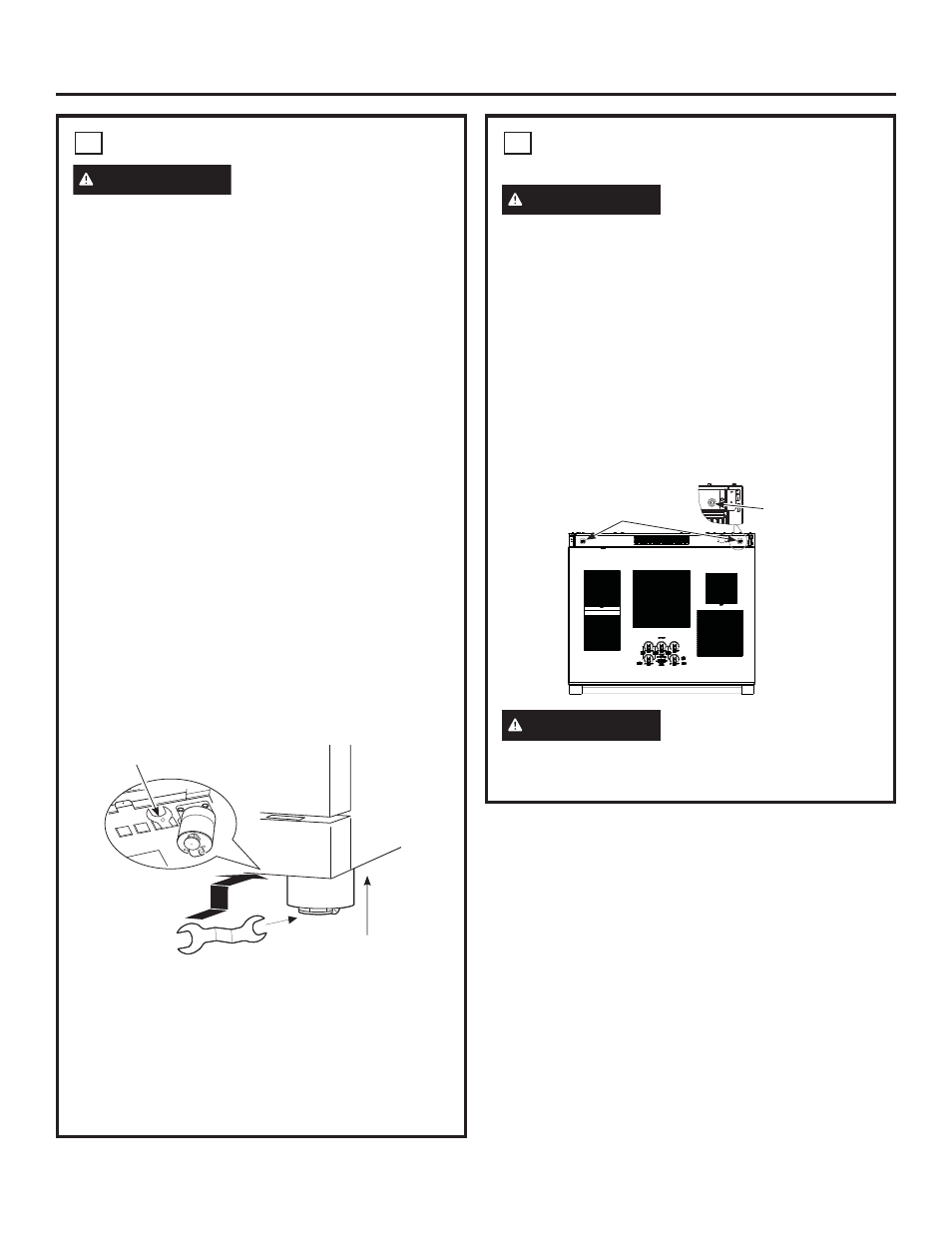

NIVELE LA ESTUFA
ADVERTENCIA
La estufa debe estar nivelada
y sostenida por las patas, no por la ruedas. La estufa
podría desplazarse si la ruedas hacen contacto con el piso.
Asegúrese de que todas las patas estén en contacto con el
piso en cualquier instalación.
Ŷ 7RGDVODVSDWDVGHEHQQLYHODUVHGHVSXpVGHTXHHO
producto se haya instalado.
Ŷ $VHJ~UHVHGHTXHORVJDELQHWHVPRVWUDGRUHVGHHQFLPHUD
cercanos se encuentren nivelados, desde el frente a la
parte trasera y de izquierda a derecha a lo largo de la
abertura de la estufa.
Ŷ 0LGDODGLVWDQFLDGHVGHHOSLVRKDVWDHOH[WUHPRVXSHULRU
del mostrador de encimera en las esquinas traseras
izquierda y derecha.
Ŷ $MXVWHODDOWXUDGHODHVWXIDDODDOWXUDGHOPRVWUDGRUGH
encimera o a una altura superior.
IMPORTANTE:
Esta estufa siempre debe instalarse a la
altura del mostrador de encimera o a una altura superior.
NO INSTALE LA ESTUFA POR DEBAJO DE LA ALTURA
DEL MOSTRADOR DE ENCIMERA ADYACENTE.
Esta estufa debe hallarse sostenida por las 4 patas,
independientemente de la altura del mostrador de encimera.
AJUSTE DE LAS PATAS DELANTERAS
Ŷ (ODSDUDWRFXHQWDFRQXQDOODYHSDUDQLYHODUODVSDWDV
Ubique la misma debajo del frente de la estufa, cerca
de la pata derecha. Ubique y quite un tornillo de apriete
manual y luego saque la llave de la ranura.
Ŷ 'HVOLFHHOFLOLQGURIURQWDOKDFLDDUULEDSDUDDFFHGHUDODV
patas niveladoras frontales. Tenga cuidado de no dañar
el cilindro.
Ŷ 8VHODOODYHVXPLQLVWUDGDSDUDDMXVWDUODVSDWDV
niveladoras frontales. Gire en dirección de las agujas del
reloj para extender las patas a fin de elevar y estabilizar
la estufa. Gire en dirección contraria a las agujas del
reloj para retraer las patas y permitir que la estufa se
apoye sobre sus ruedas.
Ŷ $VHJ~UHVHGHYROYHUDFRORFDUODOODYHHQVXUDQXUDGH
almacenamiento para usos posteriores.
8
NIVELE LA ESTUFA (cont.)
AJUSTE DE LAS PATAS TRASERAS
ADVERTENCIA
A fin de reducir el riesgo de
incendios o descargas eléctricas, siempre vuelva a colocar
los tapones antiderrrame en los agujeros de la varilla de
nivelación.
Ŷ 4XLWHGRVWRUQLOORVGHOUHERUGHGHYHQWLODFLyQWUDVHUR'HVOLFH
el reborde de ventilación hacia adelante y luego levántelo.
Ŷ 5HWLUHORVWDSRQHVDQWLGHUUDPHSDUDXELFDUODVYDULOODV
de nivelación extensibles de la pata trasera. Use una
llave de tubo o destornillador de 1/4” para ajustar las
patas traseras izquierdas o derechas.
Ŷ %XVTXHODVGRVYDULOODVGHH[WHQVLyQGHODVSDWDV
traseras. Utilice una llave de cubo o llave de 1/4” para
ajustar las patas traseras izquierda o derecha.
Ŷ 9XHOYDDFRORFDUORVWDSRQHVDQWLGHUUDPH\OXHJR
vuelva a colocar el borde de ventilación trasero utilizando
los tornillos originales.
ADVERTENCIA
No ajuste las patas por encima
de la altura máxima de la unidad de 36 15/16” (según lo
especificado en las páginas 4 a 6) con respecto a cualquier
superficie sobre la cual se apoye la estufa.
Coulissez
cylindre du
pied vers le
haut.
Vis de serrage à main
Tapones Antiderrame
Varillas
Extensibles
de la Pata
Trasera
