12
31-2001170 Rev 0
7
COLOQUE LA ESTUFA EN SU
POSICIÓN
ADVERTENCIA
El soporte anti-volcaduras
debe instalarse adecuadamente para evitar la volcadura
accidental de la estufa. No hacerlo puede provocar daños o
lesiones graves.
Ŷ $VHJ~UHVHGHTXHODVJXtDVGHODSDUDWRVHHQFXHQWUHQ
debajo de las ruedas.
• La estufa se envía con la ruedas en la posición baja.
Con mucho cuidado deslice la estufa a su posición,
asegurándose de no enroscar o pellizcar el cable de
energía y la tubería flexible de gas.
• Quite las guías ubicadas debajo de la estufa.
Asegúrese de que el
soporte anti-volcaduras
esté sujeto a la
abrazadera de la estufa.
Instalación
6

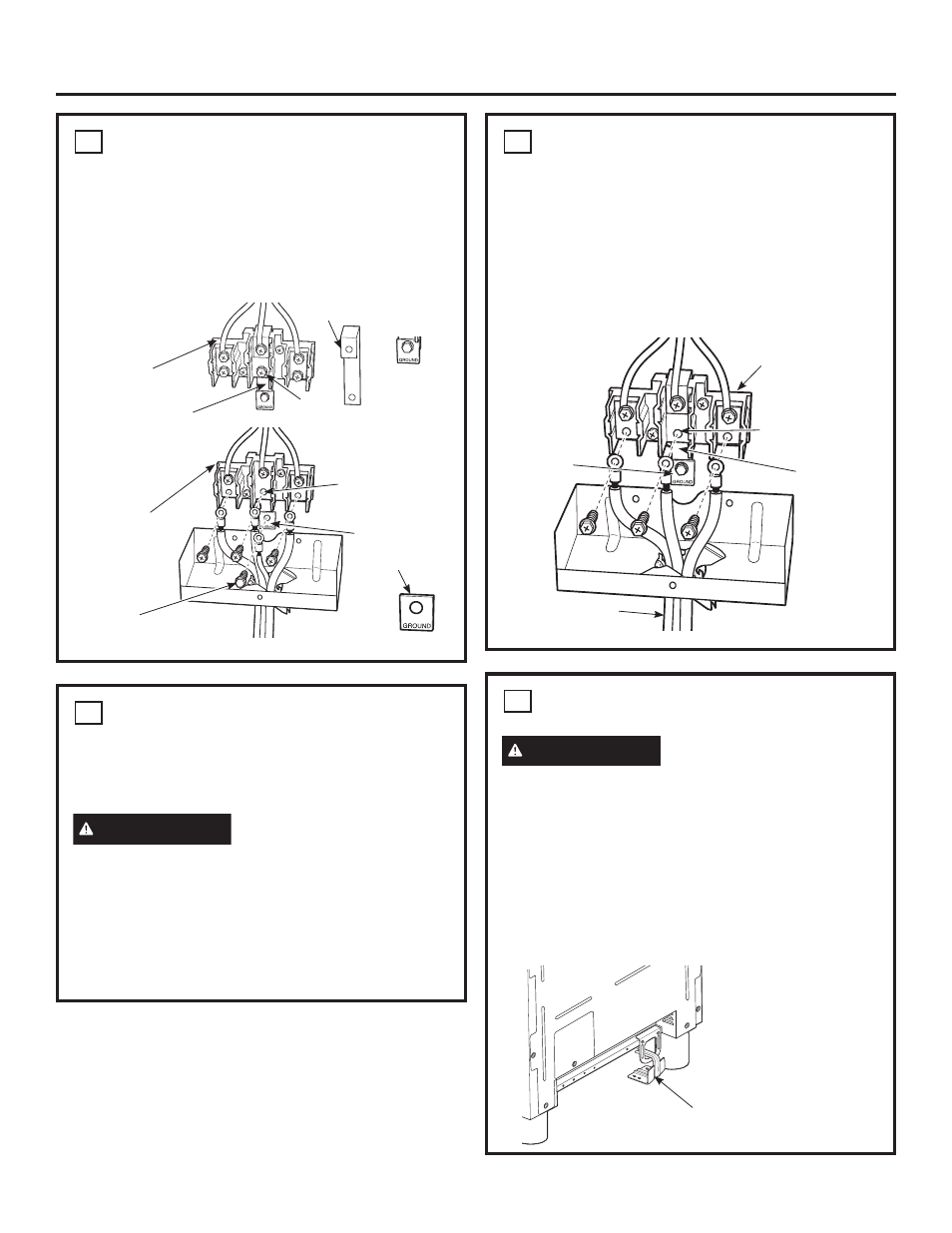

INSTALACIÓN DE CABLE DE
ENERGÍA DE 3 HILOS
NOTA:
La estufa viene con un cable de 4 hilos conectado
de fábrica. Siga los pasos siguientes para cambiar la estufa
a un cable de 3 hilos
(no incluido con la nueva estufa).
ADVERTENCIA
El cable neutral o a tierra del
cable de energía debe estar conectado a la terminal neutral
ubicada en el centro del bloque terminal. Los cables de
energía deben estar conectados a las terminales inferior
izquierda e inferior derecha del bloque terminal.
Ŷ 4XLWHODFLQWDGHFRQH[LyQDWLHUUDXELFDGDHQHOODGR
derecho del bloque terminal) y realice una conexión entre
la porción inferior central del bloque terminal y el armazón
de la estufa.
6
INSTALACIÓN DE CABLE DE
ENERGÍA DE 3 HILOS (Cont.)
Ŷ 4XLWHORVWRUQLOORVLQIHULRUHVGHOEORTXHWHUPLQDO
Introduzca los 3 tornillos de terminal a través de cada
anillo de terminal de cable de energía y dentro de las
terminales inferiores del bloque terminal. Asegúrese
de que el hilo central (blanco/neutral) se encuentre
conectado a la posición central inferior del bloque
terminal. Ajuste bien los tornillos al bloque terminal.
NO QUITE LA CINTA DE CONEXIÓN A TIERRA.
Cinta de
conexión
a tierra
Bloque terminal (la
apariencia puede cambiar)
Terminal
neutral
Cable de
energía
Placa de
conexión
a tierra
5
INSTALACIÓN DE CABLE DE
ENERGÍA DE 4 HILOS (Cont.)
Ŷ ,QWURGX]FDORVWRUQLOORVGHWHUPLQDOTXLWDGRVDQWHVD
través de cada anillo de terminal de cable de energía y
dentro de las terminales inferiores del bloque terminal.
Asegúrese de que el hilo central (blanco/neutral) se
encuentre conectado a la posición central inferior del
bloque terminal. Ajuste bien los tornillos al bloque
terminal.
Antes
Después
Bloque
terminal
Bloque
terminal
Terminal
neutral
Terminal neutral
Cinta de
conexión a tierra
Tornillo de
conexión a
tierra
Cinta de conexión a tierra
o
Placa de
conexión a tierra
(conexión a tierra
a la estufa)
