4
31-2001170 Rev 0
Información de diseño

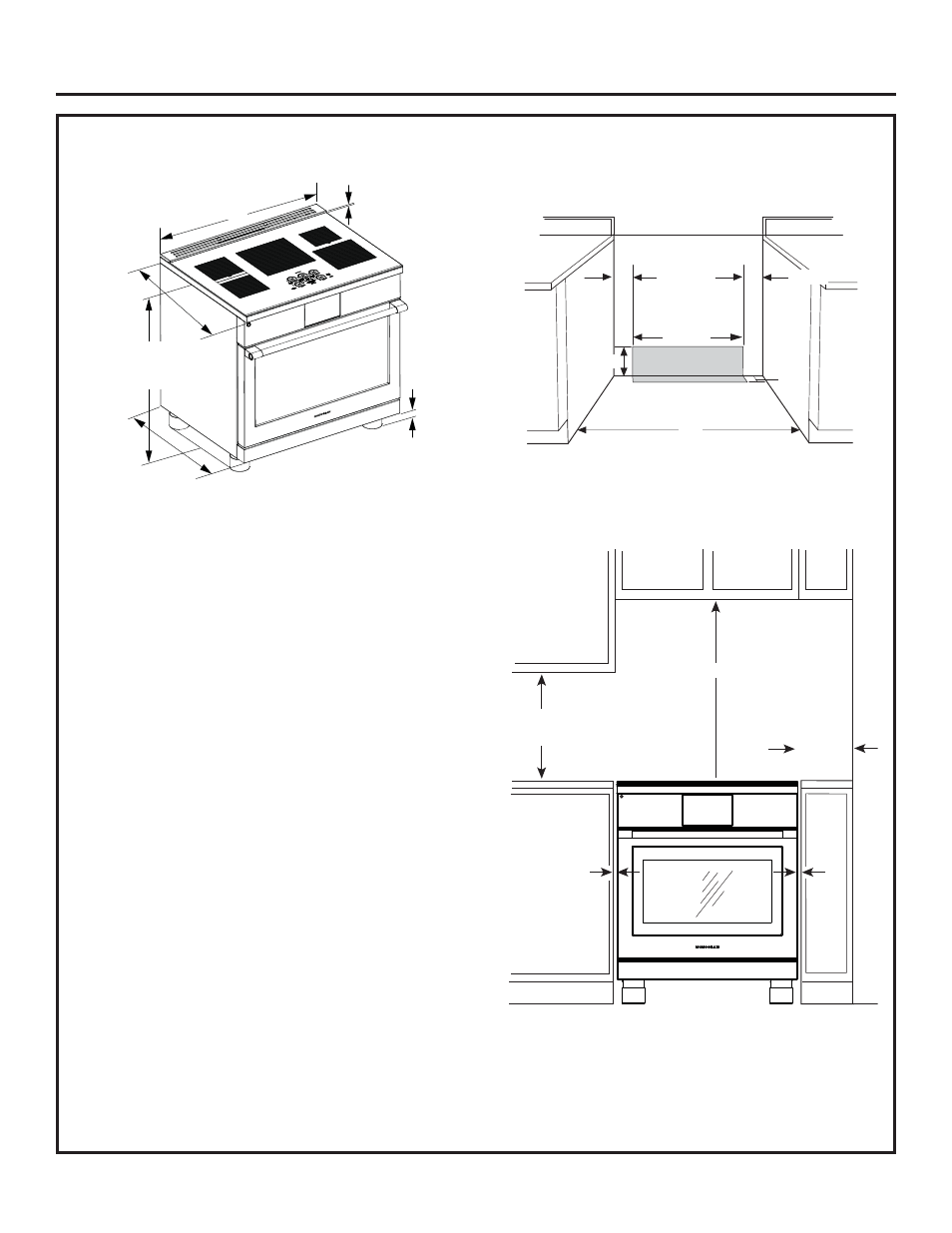

DIMENSIONES Y ESPACIOS DEL PRODUCTO
Modelos de estufa de 36”
DIMENSIONES MÍNIMAS ENTRE LA ESTUFA, LAS
PAREDES Y SOBRE LA PARTE SUPERIOR DE LA
ESTUFA:
Verifique que el revestimiento de las paredes, el mostrador, el
piso y los gabinetes ubicados alrededor de la cocina puedan
soportar el calor (hasta 200°F) generado por la cocina.
A. Sobre la estufa: Deje un espacio de 30” como mínimo
entre las unidades de superficie y la parte inferior de
gabinetes de madera o de metal sin protección o deje un
mínimo de 24” cuando la parte inferior del gabinete de
madera o metal se encuentre protegida por cartón aislante
de un grosor no menor a 1/4” y con retardo de llama
cubierto con una placa de metal no menor a MSG Nº 28,
acero inoxidable de un grosor de .015”, aluminio de .024” o
cobre de .020”.
B. Adyacente a la estufa debajo de la placa de cocción:
Este electrodoméstico fue aprobado para poseer 0” de
espacio con las superficies adyacentes debajo de la placa
de cocción
C. Adyacente a la estufa por encima de la placa de
cocción:
Este aparato ha sido aprobado para un espacio
de 0” respecto de superficies adyacentes sobre la estufa.
Sin embargo, se recomienda un espacio lateral mínimo
de 6” hasta superficies inferiores a 15” sobre la placa
de cocción, con el fin de reducir la exposición al vapor,
salpicaduras de grasa y calor.
Para reducir el riesgo de quemaduras o incendios cuando
se incline sobre los elementos de superficie calientes, debe
evitarse la instalación de espacios de almacenamiento en
gabinetes sobre la estufa. Si debe contarse con espacio para
almacenamiento en gabinetes sobre la estufa, puede reducirse
el riesgo instalando una campana de cocina que sobresalga
por lo menos 5” más allá del frente de los gabinetes. Los
gabinetes instalados por encima de la estufa no deben tener
una profundidad mayor a los 16”.
Ubicaciones de los servicios públicos
36”
4-5/8”
26-3/4”
Electricidad 6-1/2”
2”
Ancho de
35-7/8”
Altura hasta la
Parte Superior del
Vidrio de 35-7/16”
a 36-15/16”
28-1/2” Profundidad hasta
el frente de la puerta
Profundidad
de 29 3/8”
hasta el
Frente de la
Media Caña
3-1/4”
a 4-3/4”
Altura de
la placa de
protección/pata
9/16” (Parte Superior del
Vidrio hasta la Parte Superior
del Marco de la Ventilación)
C
Ambos
Lados
A
C
Ambos
Lados
B B
4-5/8”
