ESPAÑOL
Manual de Instalación
13
@ @
@¦
de bornes.
2) Con la ayuda de un destornillador de 3/8, conectar
el cable neutro (blanco) al bloque de bornes de
entrada por medio de una tuerca hexagonal 10-
32.
(«Consultar el cuadro ”Opciones de conexión
eléctrica” para el tipo de empalme apropiado)
3) Conectar los cables de la línea 1 (negra) y la
línea 2 (blanca) al bloque de bornes exterior con
tuercas hexagonales 10-32.
4) Apretar a fondo las tuercas hexagonales.
5) Colocar de nuevo la portezuela de acceso al
bloque de bornes.
B
A
C
D E
F
A. Bloque de bornes
B. Trenza de masa
C. Cable negro L1
D. Cable rojo L2
E. Cable blanco neutro
F. Tornillo de conexión de tierra
^ & 9
9^
Si el aparato está empalmado directamente al
disyuntor, a la caja de fusibles o a la caja de conexión,
$
o no metálico (con cable de toma de tierra)
CIRCUITO DE DERIVACIÓN DE 3 CABLES (US
solo)
|?’
Si los códigos locales permiten empalmar el cable de
TIERRA de la cocina al cable NEUTRO del circuito
de derivación (cable gris o blanco):
- Si las normas locales lo permiten, empalmar el
cable verde de TIERRA que parte de la cocina
y el cable blanco que va desde el horno al cable
NEUTRO del circuito de derivación (cable gris o
blanco).
- Conectar las clavijas negra y roja de la cocina a
las correspondientes en la caja de conexión.
CIRCUITO DE DERIVACIÓN DE 4 CABLES
(US solo)
|’
- Desconectar la tierra del neutro en el extremo
libre del conducto.
- Empalmar el cable de TIERRA verde de la cocina
al cable de TIERRA de la caja de conexión (cable
desnudo o verde)
- Conectar las clavijas negra y roja de la cocina a
las correspondientes en la caja de conexión.
- Conectar el cable blanco de la cocina al NEUTRO
(gris o blanco) de la caja de conexión.
NO efectuar el empalme de tierra en un tubo
NO conectar la alimentación
eléctrica mientras el aparato no esté conectado a la
tierra de manera permanente. Conectar el cable de
tierra antes de poner el aparato bajo tensión.

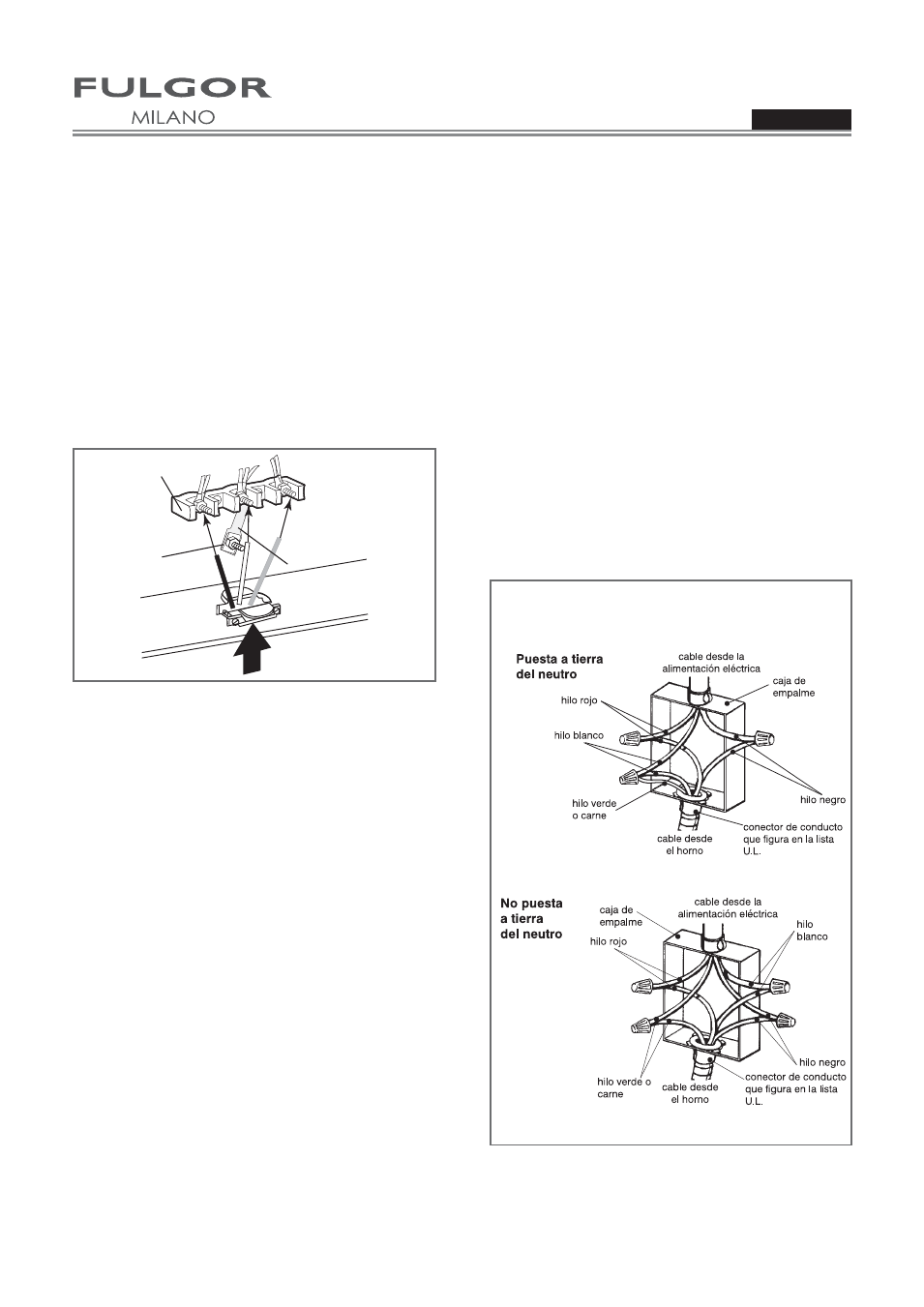

Figura A
Figura B
