FRANÇAIS
Manuel d’Installation
12

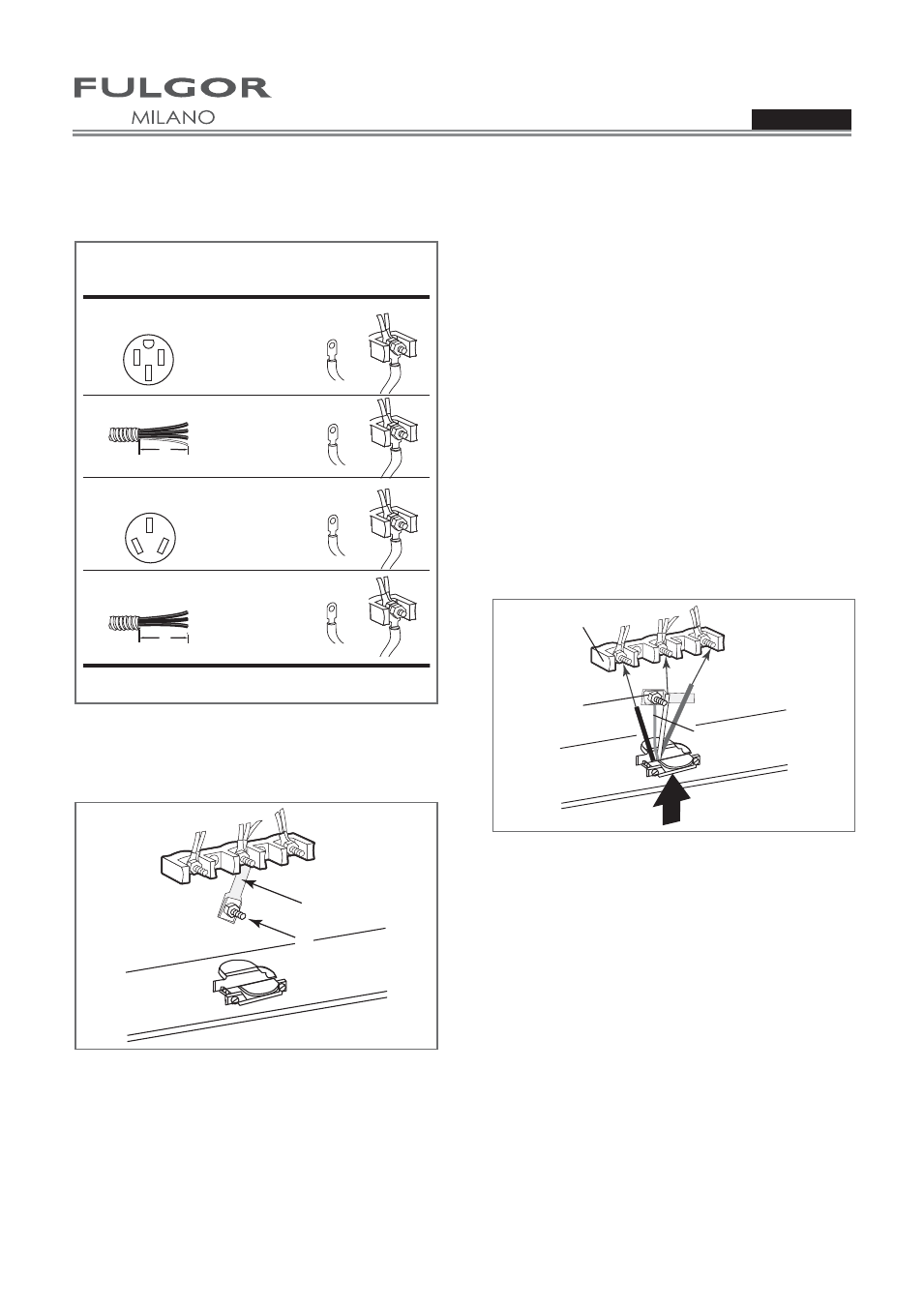

4) Terminez l’installation en suivant les instructions
adaptées à votre type de connexion électrique :
% +;<
% ™;‹+‰<
Si votre connexion
résidentielle est: Et vous aller
connecter à : Type de
connexion :
4 fils réceptacle
(NEMA type 14-50R) homologué UL
A, 250 V min.,
30 A, cordon
d’alimentation
de la cuisinière.
4 fils déconnecteur à fusible direct
A ou boîte de
disjoncteurs
3 fils déconnecteur à fusible direct
A ou boîte de
disjoncteurs
(12.7 cm)
5"
3 fils réceptacle
(NEMA type 10-50R) homologué UL
A, 250 V min.,
30 A, cordon
d’alimentation
de la cuisinière.
(12.7 cm)
5"
Options de connexion électrique
!1
Enlever une partie de tresse de masse métallique.
B
A
A. Tresse de masse métallique
B. Vis de raccordement de terre
1) À l’aide d’un tournevis Philips, enlever la vis de
raccordement de terre de la partie arrière de la
cuisinière. Garder la vis de raccordement de terre
et l’extrémité du raccordement de terre sous la
vis.
2) Introduire le cordon d’alimentation à travers le
dispositif de décharge jusqu’à la plaque située
Š&˜
@š‹
plaque à bornes.
3) À l’aide du tournevis Philips, connecter le câble
vert de terre du cordon d’alimentation électrique
à la cuisinière moyennant la vis de raccordement
de terre. Fixer d’abord le câble de terre.
4) À l’aide d’un tournevis à douille 3/8” , connecter
le câble neutre (blanc) au bloc à bornes d’entrée
moyennant un écrou hexagonal 10-32.
(Consulter le tableau « Options de connexion
électrique » pour le type de raccordement
approprié)
5) Raccorder les câbles ligne 1 (noir) et ligne 2
(rouge) au bloc à bornes extérieur avec des
écrous hexagonaux 10-32.
6) Serrer à fond les écrous hexagonaux.
7) Remettre en place le portillon d’accès au bloc à
bornes.
A
B
C
D
E
F
A. Bloc à bornes
B. Câble nu ou vert
C. Câble noir L1
D. Câble rouge L2
E. Câble blanc neutre
F. Vis de raccordement de terre
#1
N’utiliser cette méthode que si les réglementations
locales permettent de raccorder le conducteur de
terre du bâti au câble neutre du cordon d’alimentation
électrique.
1) Introduire le cordon d’alimentation à travers le
dispositif de décharge jusqu’à la plaque située
Š&˜
@š‹
