ESPAÑOL
Manual de Instalación
4
ANCHO DE APERTURA A
&
C B
Estufa de 30" 30" (76,2) 6" (15,2)
ESPACIOS ADICIONALES:
Para la instalación de la isla, deje un espacio mínimo de 2-½”
entre la abertura y el extremo trasero de la mesada y un
mínimo de 3” entre la abertura y los extremos laterales de la
mesada (ver la vista superior).
A
min 2- ½ ” (6,3)
min 18”
(45,7)
min
30”
(76,2)
min
6”
(15,2)
min
3”
(7,6)
min
3”
(7,6)
3”
( 9 )
GAS ELÉCTRICA
min
4 3/4”
(12,3)
B B
min
6”
(15,2)
min 18”
(45,7)
*Posición
sugerida
para los
equipos
*Consultar las normas locales para la exigencias exactas de colocación.
mínimo
respecto
de elementos
combustibles
y
A la parte inferior de la
campana de ventilaciòn
2” (5,1) máxima protuberancia
de la pared al suministro
elèctrico o de gas.
NOTA POR AREA SOMBREADA:
La superficie de toda la pared trasera sobre la cocina y por debajode la
capucha debe cubrirse con un material no combustible.
La distancia con relación a los materiales no combustibles debe respetar las normas locales o, en ausencia de las mismas,
el « National Fuel Gas Code », ANSI Z223.1/NFPA 54.
Distancia mínima a construcciones:
Por arriba de la superficie de cocinar (más de 36” [91.4 cm])
• Lados - 3” (7.6 cm)
• Dentro del espacio lateral de 3” (7.6 cm), los gabinetes de la pared no más profundos de 13” (33.0 cm)
deben estar a un mínimo de 18” (45.7 cm) por arriba de la superficie de cocinar
• Los gabinetes de la pared que estén directamente por encima del producto deben estar a un mínimo de 30” (76.2 cm) por arriba
de la superficie de cocinar.
• Parte posterior - 0” a la pared posterior de 3” (7.6 cm).
Parte posterior
C
max
13”
(33)

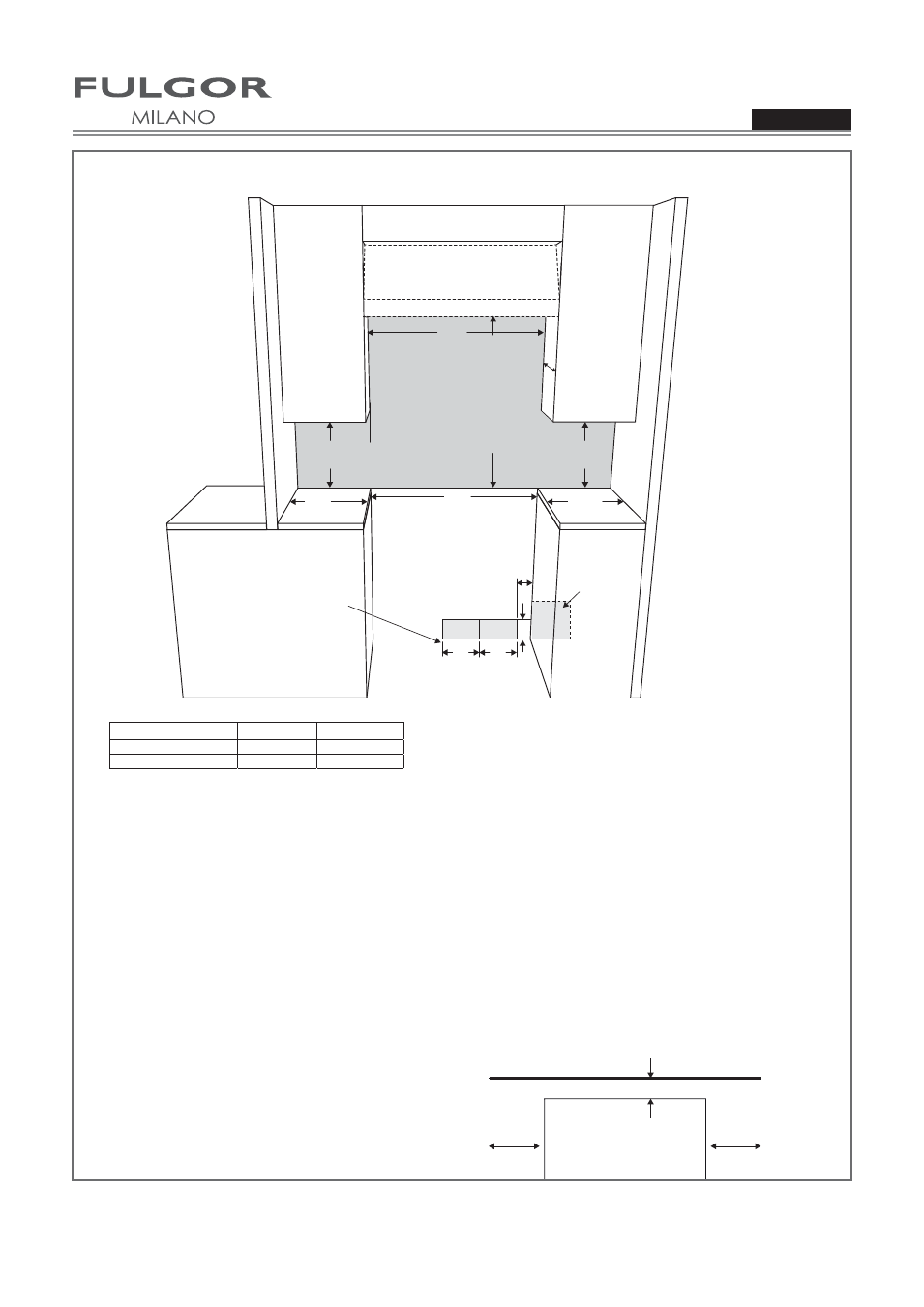

Dimensiones de encastre
