Section 9 DEPANNAGE
9-17

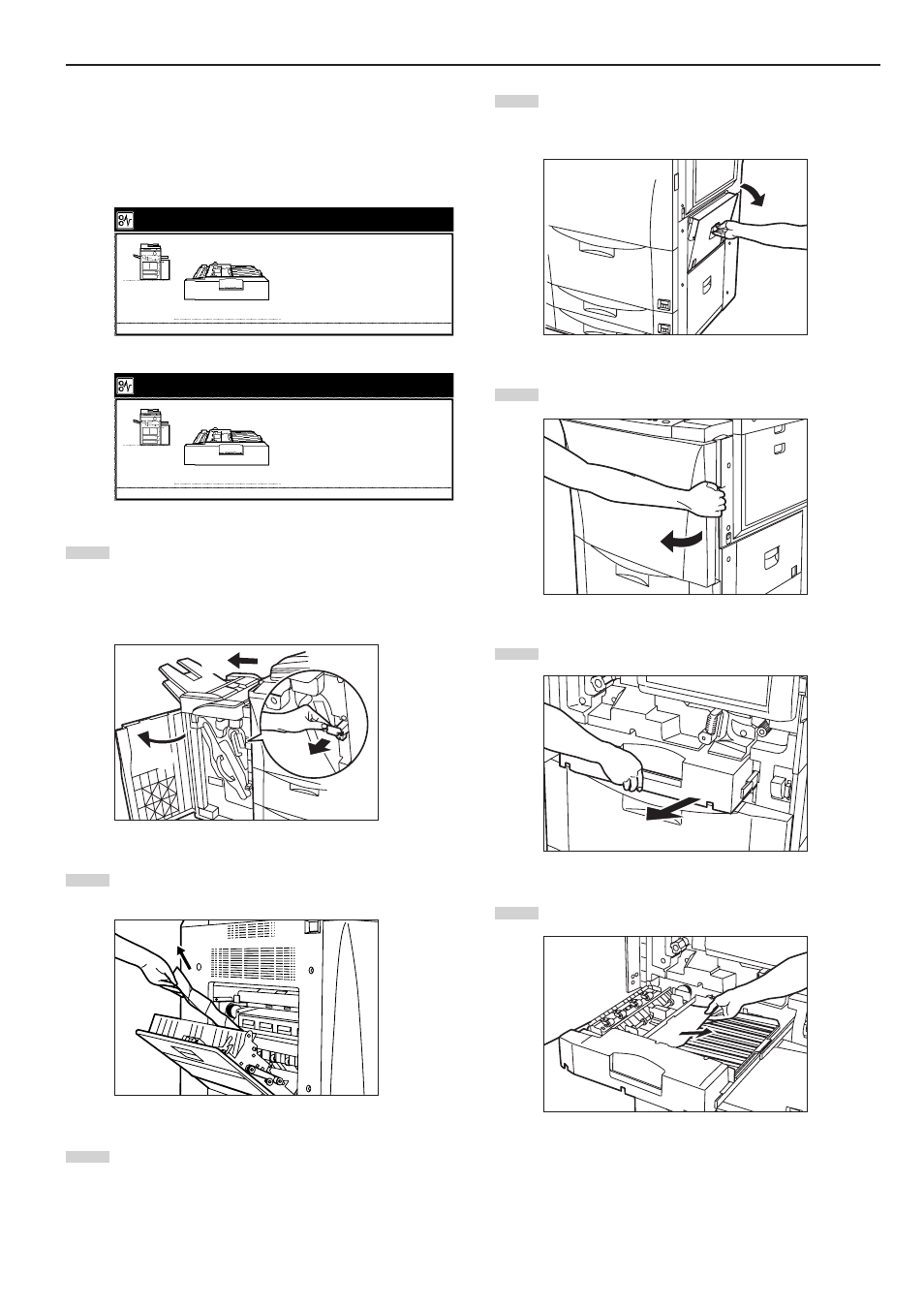

4 Bourrage dans l’unité recto/verso
Lorsqu’un bourrage de papier se produit dans l’unité recto/verso,
effectuer la procédure suivante pour retirer le papier coincé.
* Lorsqu’un bourrage se produit dans l’unité recto/verso, le message
suivant apparaîtra après avoir extrait l’unité recto/verso à l’étape 6.
Spécifications pouces
Mauvaise alimentation papier.
1.Retirer le papier de l'unité
d'impression recto verso.
2.Ouvrir le couvercle supérieur et retirer
le papier.
3.Desserrer les 2 vis vertes á l'arriére de
l'unité et ouvrir la plaque de guidage.
4.Retirer le papier. Serrer les 2 vis á
l'arriére de l'unité.
5.Fermer le couvercle et réinitialiser.
JAM 00
Spécifications métriques
Mauvaise alimentation papier.
1.Retiter papier unite recto verso.
2.Ouvrir capot sup. et retirer papier.
3.Retirer 2 vis vertes cote arriere du
unite recto verso et ouvrir le guide.
4.Retiter papier.
5.Fermer capot et reinit. unite recto verso.
JAM 00
1 Retirer le plateau d’éjection des copies.
Si le finisseur de document en option est fixé au copieur,
ouvrir le panneau avant du finisseur de document, tirer le
levier d’ouverture vers soi et détacher le finisseur de
document du copieur.
2 Ouvrir le panneau gauche du copieur et retirer le papier
coincé.
3 Si le dispositif d’alimentation latérale est fixé au copieur, le
détacher du corps principal du copieur.
4 Ouvrir le panneau supérieur droit du copieur et vérifier s’il n’y
a pas de papier coincé. Si du papier est coincé à l’intérieur
de ce panneau, le retirer.
5 Ouvrir le panneau avant du copieur.
6 Tirer l’unité recto/verso vers soi le plus loin possible.
7 Retirer le papier coincé.
