Multi-Contact MA063 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
1
3
2
36
55
46
60
4
5
Tab. 1
Tab. 2
Tab. 3

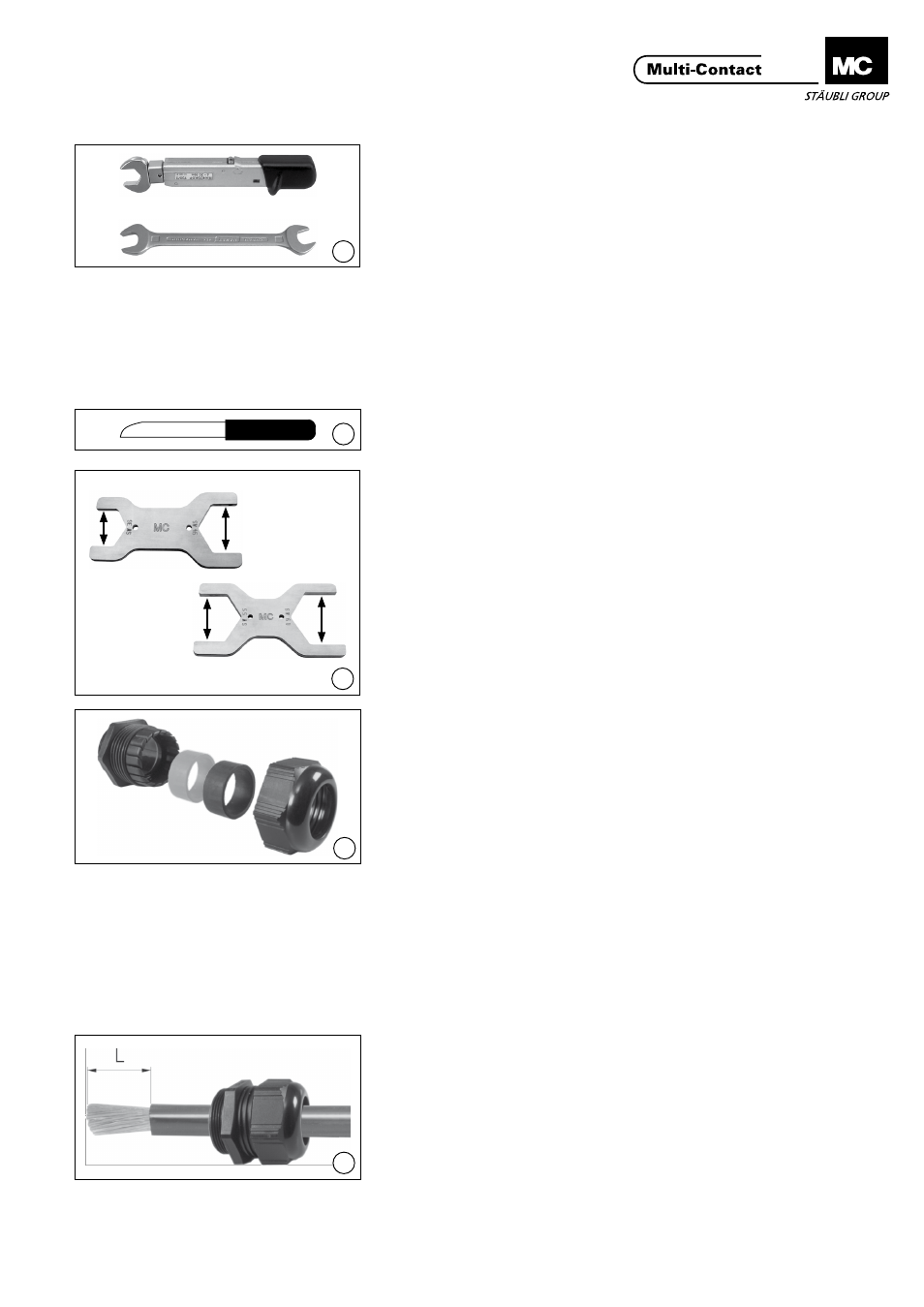

Outillage nécessaire Tools required
(ill. 1)
Clé dynamométrique 27 mm pour
douilles, 26 mm pour broches,
45-160 Nm et clé plate pour manchon
AxiClamp selon liste ci-dessous�
(ill. 1)
Torque spanner A/F27 for socket, A/
F26 for plug, 45-160 Nm and open
end spanner for AxiClamp-Sleeve
accordin g to the liste below�
(ill. 2)
Outil pour dénuder le câble�
(ill. 2)
Tool to strip the cable insulation�
(ill. 3)
Outils de montage pour presse-
étoupe�
(ill. 3)
Assembly tools for cable gland�
Montage du câble Cable assembly
Choix du joint pour le presse-
étoupe
Selection of the rubber seal for the
cable gland
(ill. 4)
Les presse-étoupes des connecteurs
KBT/KST 16BV���M40 ou���M50 sont
équipés de joints en caoutchouc de
couleur noire ou grise selon le dia-
mètre sur isolant du câble�
(ill. 4)
The cable glands of KBT/KST 16BV���
M40 or���M50 plug connectors are
equipped with 2 rubbers seals with
the colours black and grey for differ-
ent cable diameters�
Remarque:
Eliminez le joint en caoutchouc
non utilisé.
Note:
Dispose the unused rubber seal.
Préparation du câble Cable preparation
Remarque:
Ne pas souder ou braser le câble!
Note:
Do not solder or weld the cable!
(ill.5)
Enfiler le presse-étoupe sur le câble
et dénuder le câble sur la longueur L
(voir tab� 4)�
(ill.5)
Slip cable gland onto the cable and
strip cable insulation to length L (see
tab� 4)�
Section du conducteur
Conductor cross section
Couple de serrage
Tightening torque
Dimension clé
Key size
mm² Nm mm
50/70 45 16
95/120 78 22
150/185 120 27
240 160 28
Presse-étoupe
Cable gland
Outil de montage
Assembly tool
No. de Cde
Order No.
M40 GS36/46 15.0134
M50 GS55/60 15.0135
M50L GS55/60 15.0135
Diamètre ext. du câble / Cable outer-Ø
Presse-étoupe
Cable gland
Caoutchouc gris
Grey rubber seal
Caoutchouc noir
Black rubber seal
Ø (mm) Ø (mm)
M40x1,5 15-23 19-28
M50x1.5 22-29 27-35
M50Lx1,5 - 28-38
