INSTRUCTIONS D’ASSEMBLAGE

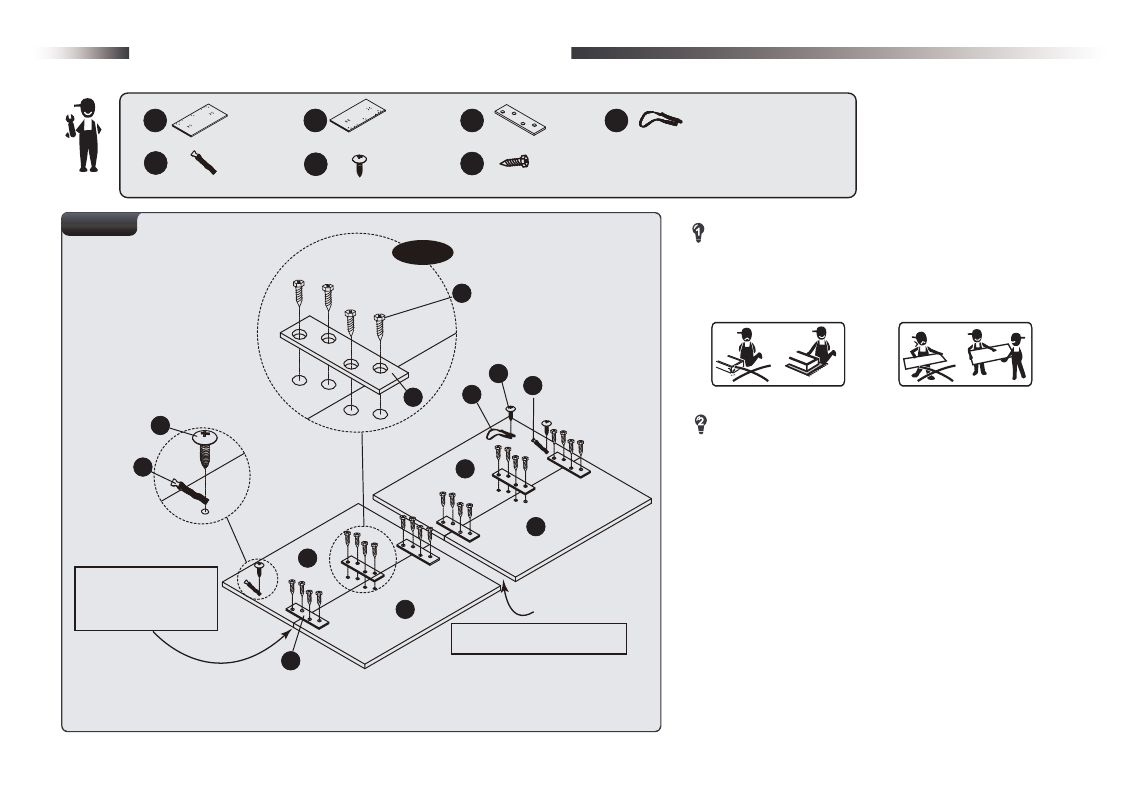

FIG. 1
15
x 3 x 2 A1 14
x 2 x 2 x 6 1 2 9
x 24 A7
x 1 13
Trouvez un endroit propre et plat pour commencer
l’assemblage de votre Table de Tennis de Table. La table
sera assemblée à l’envers et puis renversée sur ses
pieds. Elle est un jeu lourd, et au moins de deux adultes
robustes sont requis pour la renverser.
Enlevez toutes les pièces de la boîte et assurez-vous que
vous avez toutes les pièces sur la liste. Tirez attentive-
ment les quatre coins de la boîte, donc le fond de la boîte
peut être utilisé comme votre surface de travail.
1
2
FIG.1
3. Placez la Surface de table-A (#1) et la Surface de table-B
(#2) avec la surface peinte dirigée vers le bas sur une
surface plane.
4. Fixez ensemble les deux Surfaces avec trois Chevrons
(#9) et 12 vis (#A7). Voir FIG. 1 et 1A.
5. Fixez la Bande de sécurité-Longue (#13) et la Bande de
Sécurité-Courte (#14) sur la surface à l’aide de 3 Vis
(#A1). Voir FIG. 1.
A1
A1
14
14
1
1
2
2
9
9
A7
13
Note:
Alignez les coutures intérieur de
chaque section de façon que les
orifices pré percés soeint l’un en
face de l’autre.
Note: La tolérance de distance centrale
est d’environ 10~13mm.
Joueur
Joueur
Centre
FIG. 1A
