MCZ Swing HYDRO - Manuel (Page 58)

1 2 3 4 5 6 7 8 9
C NC NO CALDAIA AUX
Ingresso
termostato
ambiente
1 2 3 4 5 6 7 8 9
N L
CALDAIA AUX
Ingresso
termostato
ambiente
C NC NO
1 2 3 4 5 6 7 8 9
N L
C NC NO CALDAIA AUX
Ingresso
termostato
ambiente
56
13-MENU PARAMÈTRES

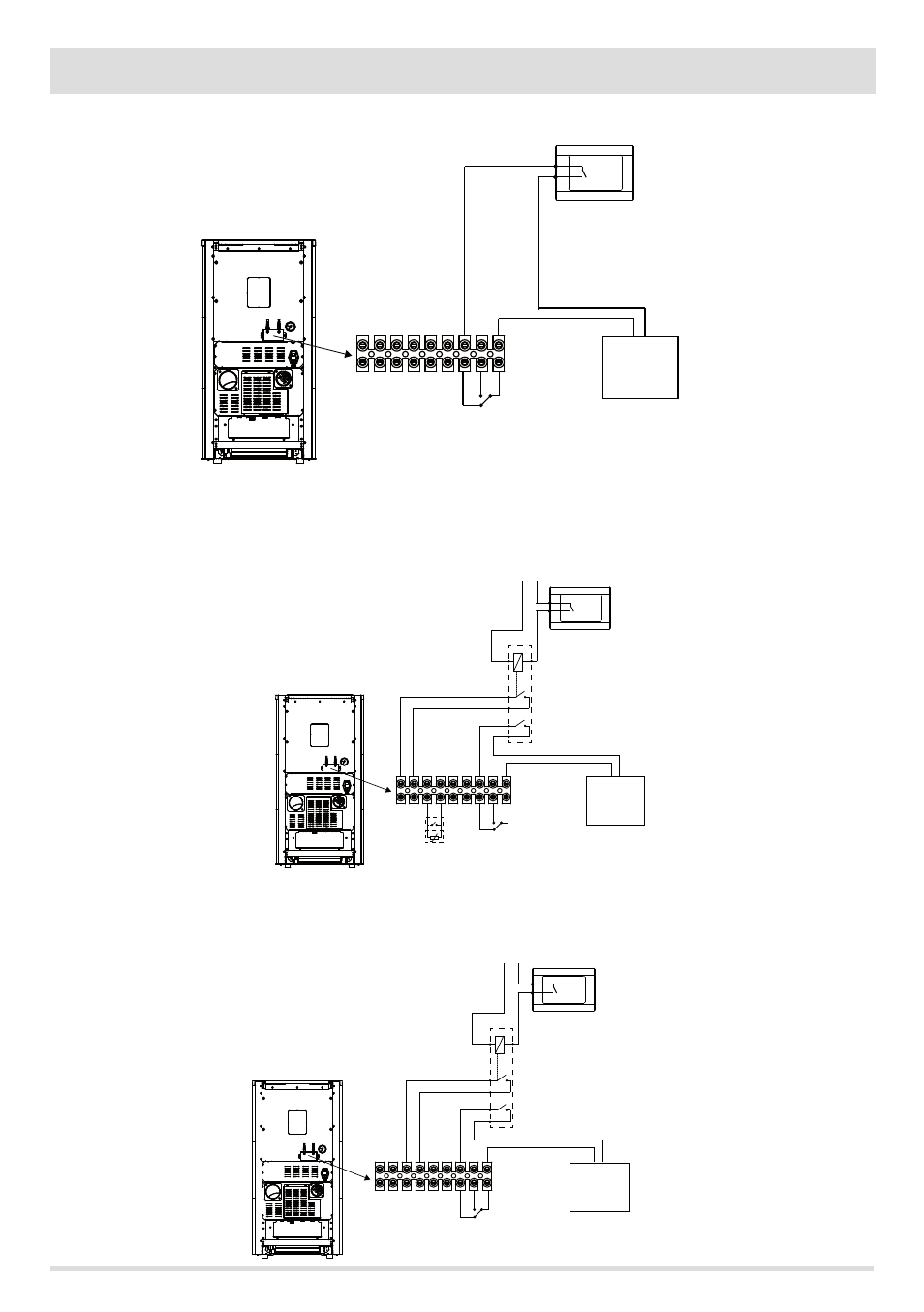

EXEMPLE 1 - RACCORDEMENT À L'ENTRÉE THERMOSTAT D'AMBIANCE DE LA CHAUDIÈRE AUX
EXEMPLE 2 - THERMOSTAT D'AMBIANCE AVEC DOUBLE CONTACT
• BORNES 1-2 THERMOSTAT D'AMBIANCE 2
• BORNES 3-4 SONDE D'AMBIANCE
• BORNES 7-9 CHAUDIÈRE AUX
EXEMPLE 3 - THERMOSTAT D'AMBIANCE AVEC DOUBLE CONTACT
• BORNES 3-4 ENTRÉE D'AMBIANCE RÉGLÉE SUR THERMOSTAT D'AMBIANCE (VOIR LE PARAGRAPHE CORRESPONDANT)
• BORNES 7-9 CHAUDIÈRE AUX
