6 -INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite

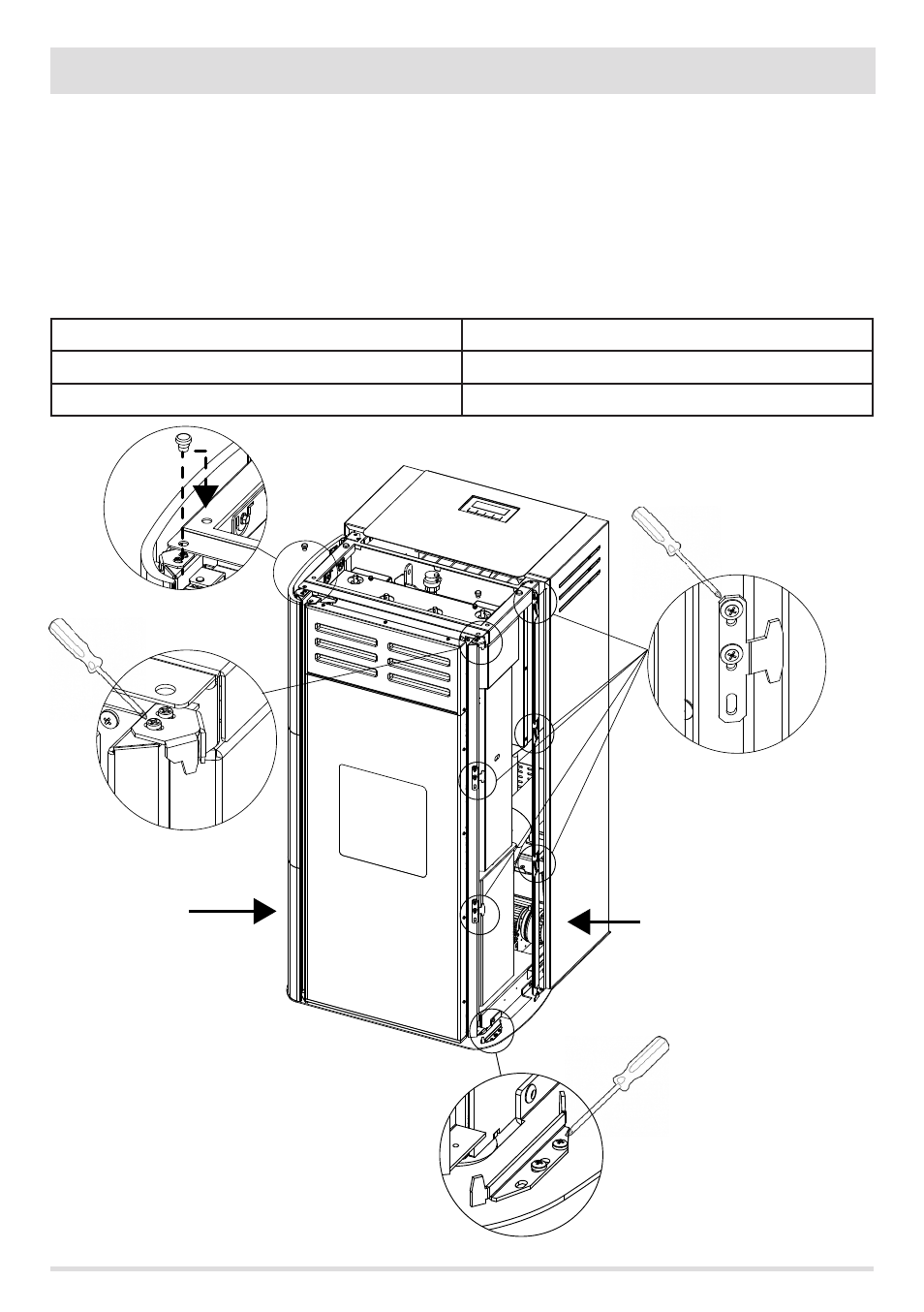

MONTAGE DU PANNEAU LATÉRAL
Avant de placer les panneaux latéraux, il faut desserrer les vis des supports de fixation :
• La première opération est de déplacer momentanément les deux éléments avant en caoutchouc qui permettent de soutenir la partie
supérieure (pos. P)
• Desserrer les deux vis dans le support avant en haut (pos. Q)
• Desserrer les vis des supports, comme montré sur la position R
• Desserrer les vis sur la base du poêle, comme montré sur la position T.
Il est alors possible d'insérer les panneaux latéraux en céramique. Pour faciliter les opérations de montage, une sigle a été estampé à
l'intérieur des céramiques qui correspond à :
SX1 - CÉRAMIQUE GAUCHE INFÉRIEURE DX1 - CÉRAMIQUE DROITE INFÉRIEURE
SX2 - CÉRAMIQUE GAUCHE INTERMÉDIAIRE DX2 - CÉRAMIQUE DROITE INTERMÉDIAIRE
SX3 - CÉRAMIQUE GAUCHE SUPÉRIEURE DX3 - CÉRAMIQUE DROITE SUPÉRIEURE
