3-INSTALLATION
LÉGENDE :
(1) TERMINAL DE CHEMINÉE
(2) VOIE D'ÉJECTION
(3) CONDUIT DE FUMÉE
(4) ISOLATION THERMIQUE
(5) PAROI EXTÉRIEURE
(6) RACCORD DE LA CHEMINÉE
(7) CANAL DE FUMÉE
(8) GÉNÉRATEUR DE CHALEUR
(9) VOLET D'INSPECTION
MAINTENANCE
Le conduit de fumée doit toujours être propre, car les dépôts de suie ou d'huile non brûlés réduisent la section et bloquent le tirage
en compromettant le bon fonctionnement de la chaudière et, s'ils sont présents en grandes quantités, ils peuvent s'incendier. Il est
obligatoire de faire nettoyer et contrôler le conduit de fumée et le terminal de cheminée par un ramoneur qualifié au moins une fois par
an. Après le contrôle/la maintenance, se faire remettre une déclaration écrite confirmant que l'installation fonctionne en toute sécurité.
L'omission de l'entretien compromet la sécurité.

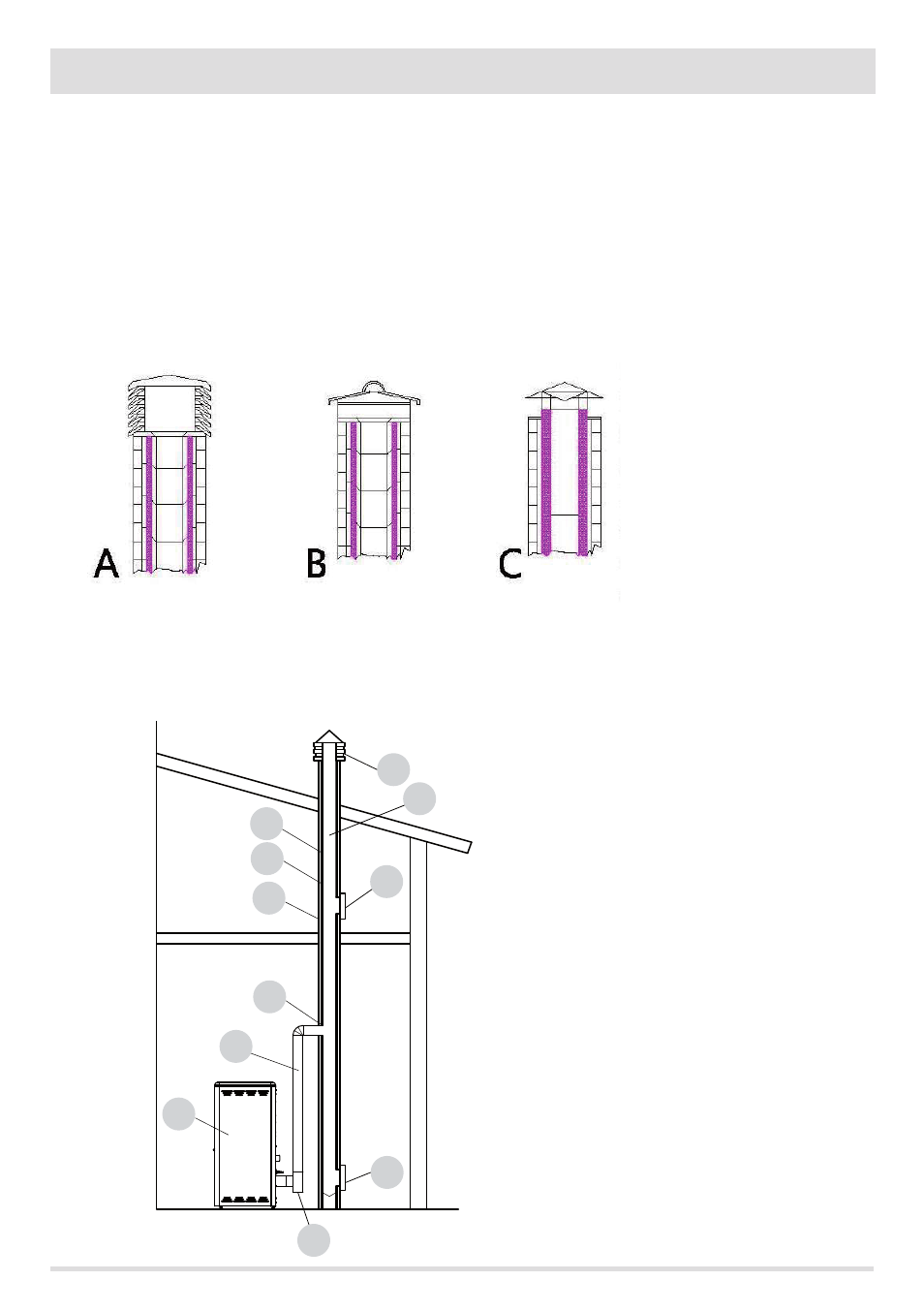

TERMINAL DE CHEMINÉE
Le terminal de cheminée est un élément déterminant pour le bon fonctionnement de l'appareil de chauffage ; il est conseillé d'utiliser un
terminal de type pare-vent (A) voir Figure 7. L'aire des ouvertures pour l'évacuation des fumées doit correspondre au moins au double de
la section du conduit de fumée/système
entubé et elle doit être conformée
de façon à ce qu'en cas de vent aussi,
l'évacuation des fumées soit garantie. Elle
doit empêcher l'entrée de la pluie, de la
neige et des animaux éventuels. Le niveau
de l'évacuation dans l'atmosphère doit se
trouver en dehors de la zone de reflux
créée par la conformation de la toiture ou
des obstacles éventuels qui se trouvent à
proximité (voir Figure 2-3-4-5-6).
COMPOSANTS DE LA CHEMINÉE
FIGURE 7
FIGURE 8
