7-RACCORDEMENT HYDRAULIQUE
Service Technique - Droits réservés - Reproduction interdite

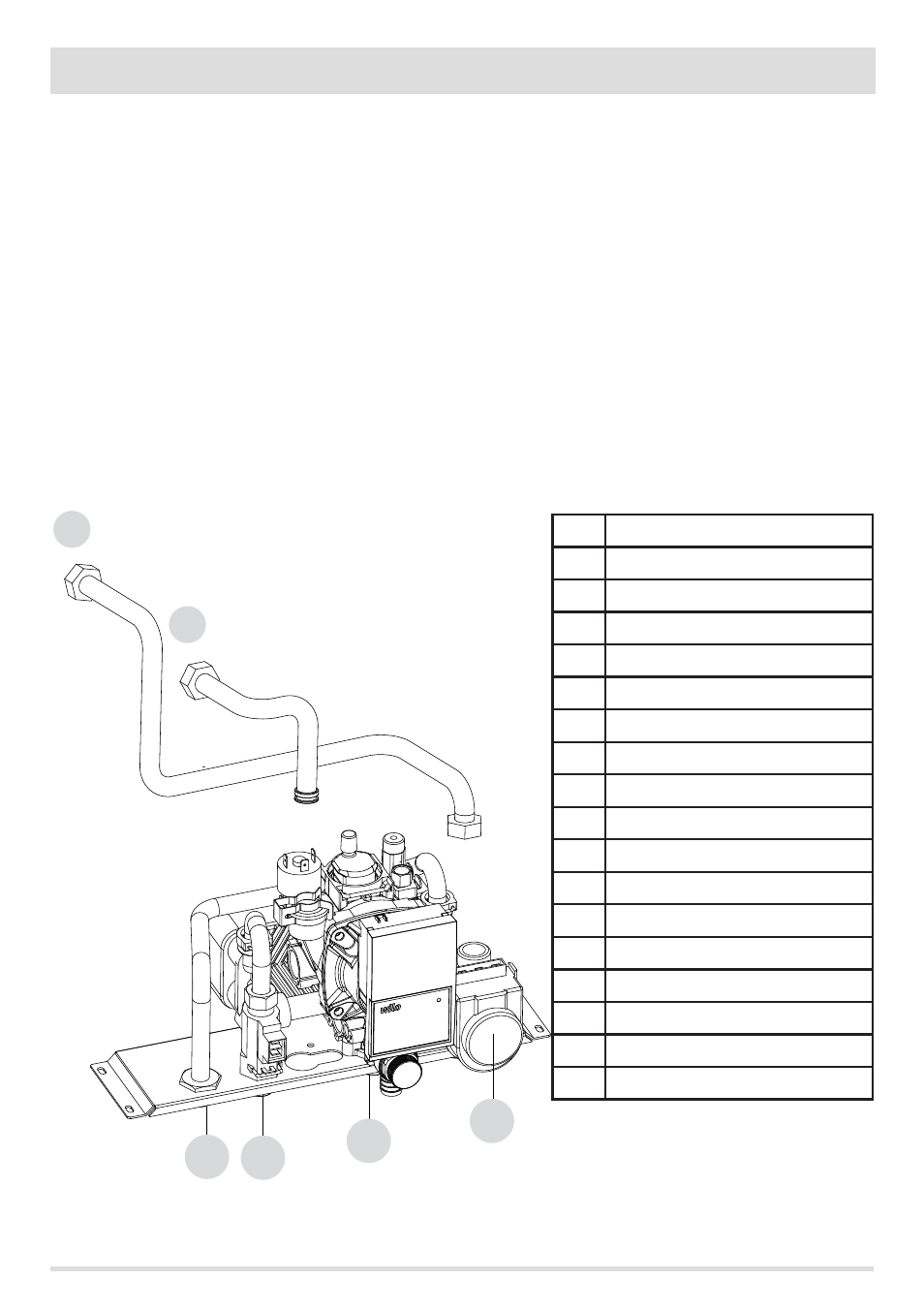

KIT HYDRAULIQUE
La chaudière est dotée d'un kit complet destiné à la production d'eau chaude sanitaire et composé de :
• Échangeur à plaques
• Vanne de déviation à 3 voies
• Fluxostat
• Tuyaux et raccords pour le raccordement
Le kit, déjà pré-monté par le fabricant, doit chauffer l'eau sanitaire en provenance de la ligne hydrique de l'habitation.
Quand il y a une demande d'eau chaude en ouvrant un robinet, le fluxostat interne commande à la vanne de déviation de convoyer l'eau
chaude contenue dans la chaudière en direction de l'échangeur à plaques. la température de l'eau sanitaire dépend beaucoup de la
température de l'eau à l'intérieur de l'installation de chauffage et avec une bonne approximation, elle se calcule en enlevant 10°-15°C à
la valeur lue sur le tableau de commande de la chaudière (température de l'eau dans la chaudière).
Si la chaudière est en ECO-STOP et qu'il y a une demande d'eau chaude sanitaire, 30 secondes après la demande, la chaudière commence
automatiquement le processus d'allumage pour chauffer l'eau à l'intérieur de la chaudière et ensuite l'eau sanitaire.
1 ROBINET D'ÉVACUATION
2 VANNE DE SÉCURITÉ
3 ROBINET DE REMPLISSAGE
4 SORTIE EAU CHAUDE SANITAIRE
5 ENTRÉE EAU CHAUDE SANITAIRE
6 RETOUR CHAUFFAGE
7 REFOULEMENT CHAUFFAGE
8 -------------
9 FLUXOSTAT
10 MOTEUR VANNE À TROIS VOIES
11 ECHANGEUR
12 PRESSOSTAT
13 RACCORDS MANOMÈTRE
14 -------------------------------
15 RACCORDS VASE D'EXPANSION
16 POMPE
17 REFOULEMENT ÉCHANGEUR
18 RETOUR ÉCHANGEUR
REMARQUE : POUR LES EMPLACEMENTS VOIR
ÉGALEMENT LA FIGURE DE LA PAGE PRÉCÉDENTE ET
DE LA PAGE SUIVANTE
