6 -INSTALLATION ET MONTAGE
PANNEAU LATÉRAL INFÉRIEUR
Prendre, dans le cas de la figure, le panneau portant le sigle DX1 :
• il faut faire en sorte que l'orifice, sur le support du panneau, entre sur les crochets des supports situés sur la base du poêle
• encastrer les crochets supérieurs
• vérifier l'alignement de la céramique avec la porte
• serrer les vis des supports en bas et en haut
• placer, sur le profil en haut de la céramique, deux disques en feutre pour éviter d'endommager les céramiques au contact
Attention ! Serrer les vis des supports supérieurs de sorte que ce dernier soit placé de façon verticale. Cela permet de
faciliter l'alignement avec la céramique intermédiaire.

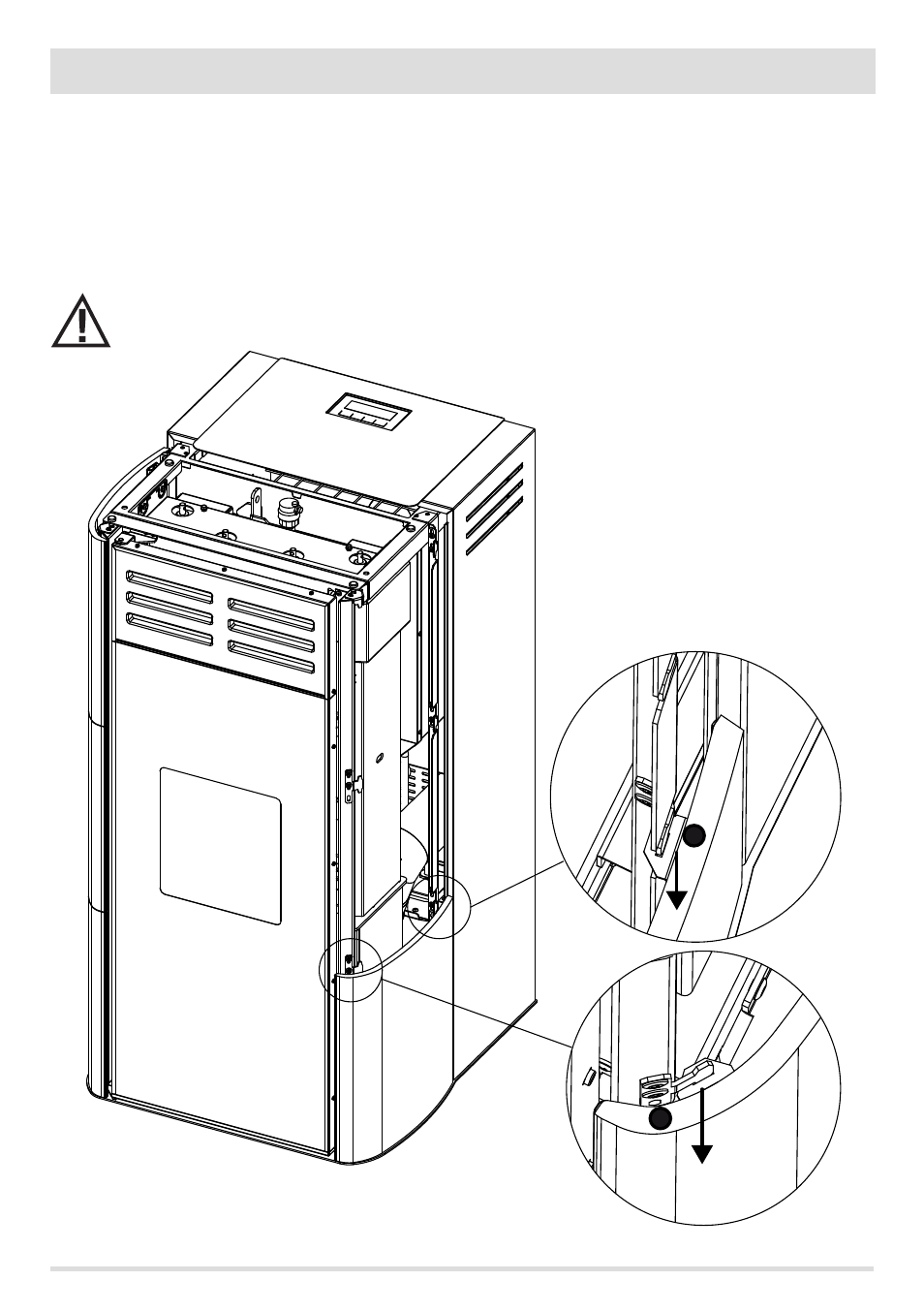

POSITIONNEMENT PANNEAU INFÉRIEUR
