6
7
5
50
95
70
258
208
70
95
50
28
7-RACCORDEMENT HYDRAULIQUE
RACCORDEMENT INSTALLATION HYDRAULIQUE
IMPORTANT !
Le raccordement du poêle à l'installation hydraulique doit EXCLUSIVEMENT être réalisé par un personnel spécialisé
qui puisse réaliser l'installation dans les règles de l'art et en respectant les dispositions en vigueur du Pays
d'installation.
L'entreprise décline toute responsabilité en cas de dommages matériels et corporels ou en cas de dysfonctionnement
liés au non-respect de l'avertissement indiqué ci-dessus.

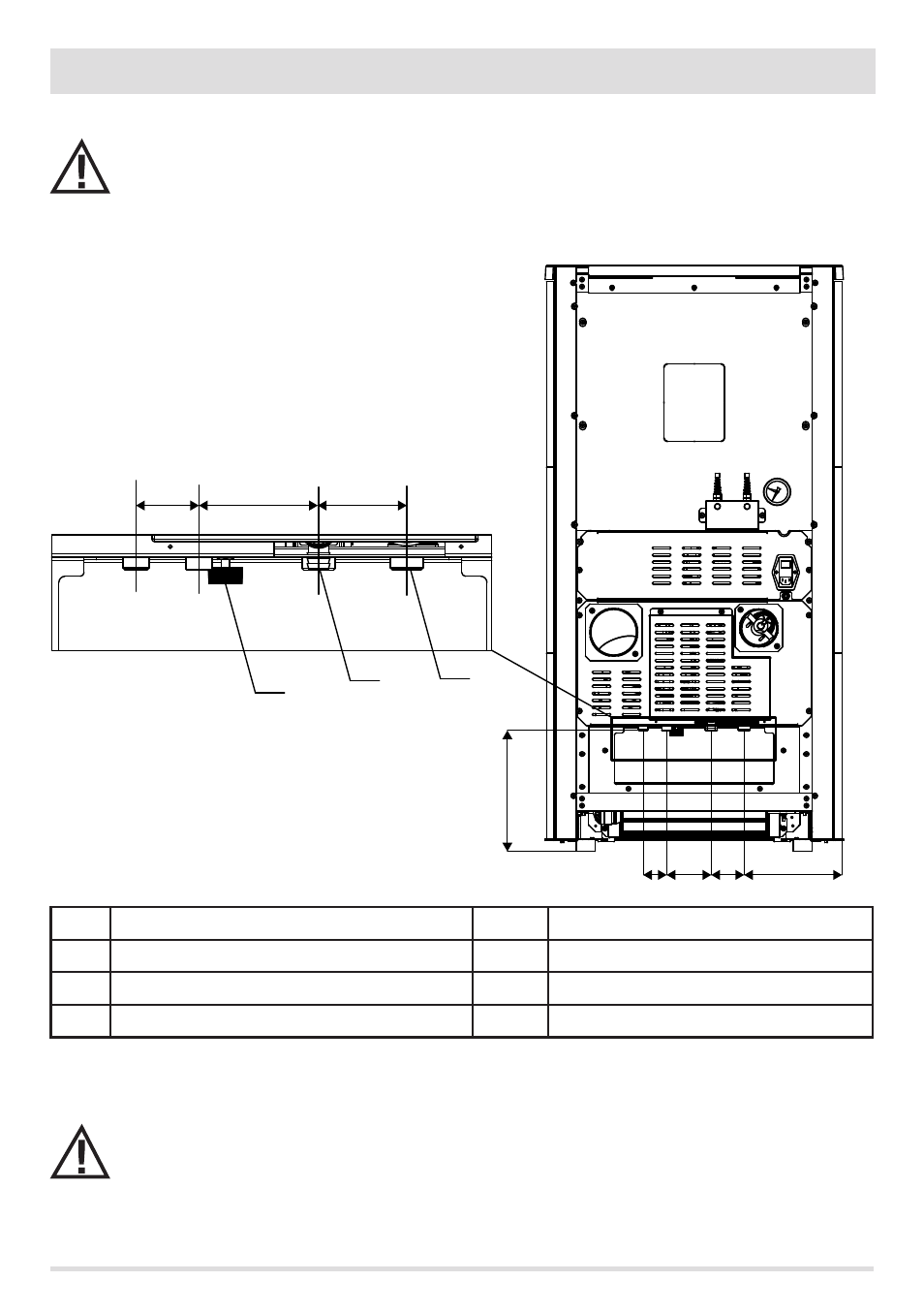

1
ROBINET D'ÉVACUATION
5
ENTRÉE EAU SANITAIRE 1/2"G MÂLE
2
VANNE DE SÉCURITÉ
6
RETOUR CHAUFFAGE 3/4”G MÂLE
3
ROBINET DE REMPLISSAGE
7
REFOULEMENT CHAUFFAGE 3/4"G MÂLE
4
SORTIE EAU SANITAIRE 1/2” MÂLE
Effectuer les raccordements aux fixations correspondantes, illustrées sur le schéma ci-dessus, en faisant attention à ne pas tendre ni
sous-dimensionner les tuyaux.
IMPORTANT !!!
LAVER L’INTÉRIEUR DE L'INSTALLATION AVANT DE RELIER LE POÊLE POUR ÉLIMINER LES RÉSIDUS ET LES DÉPÔTS.
Installer toujours en amont du poêle des ouvertures d'interception afin de l'isoler de l'installation hydrique s'il était
nécessaire de le bouger ou le déplacer, pour l'entretien ordinaire et/ou extraordinaire.
Relier le poêle en utilisant des tubes flexibles pour ne pas lier le poêle à l'installation et pour permettre des
déplacements légers.
