DX2
f
f
23
6 -INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite

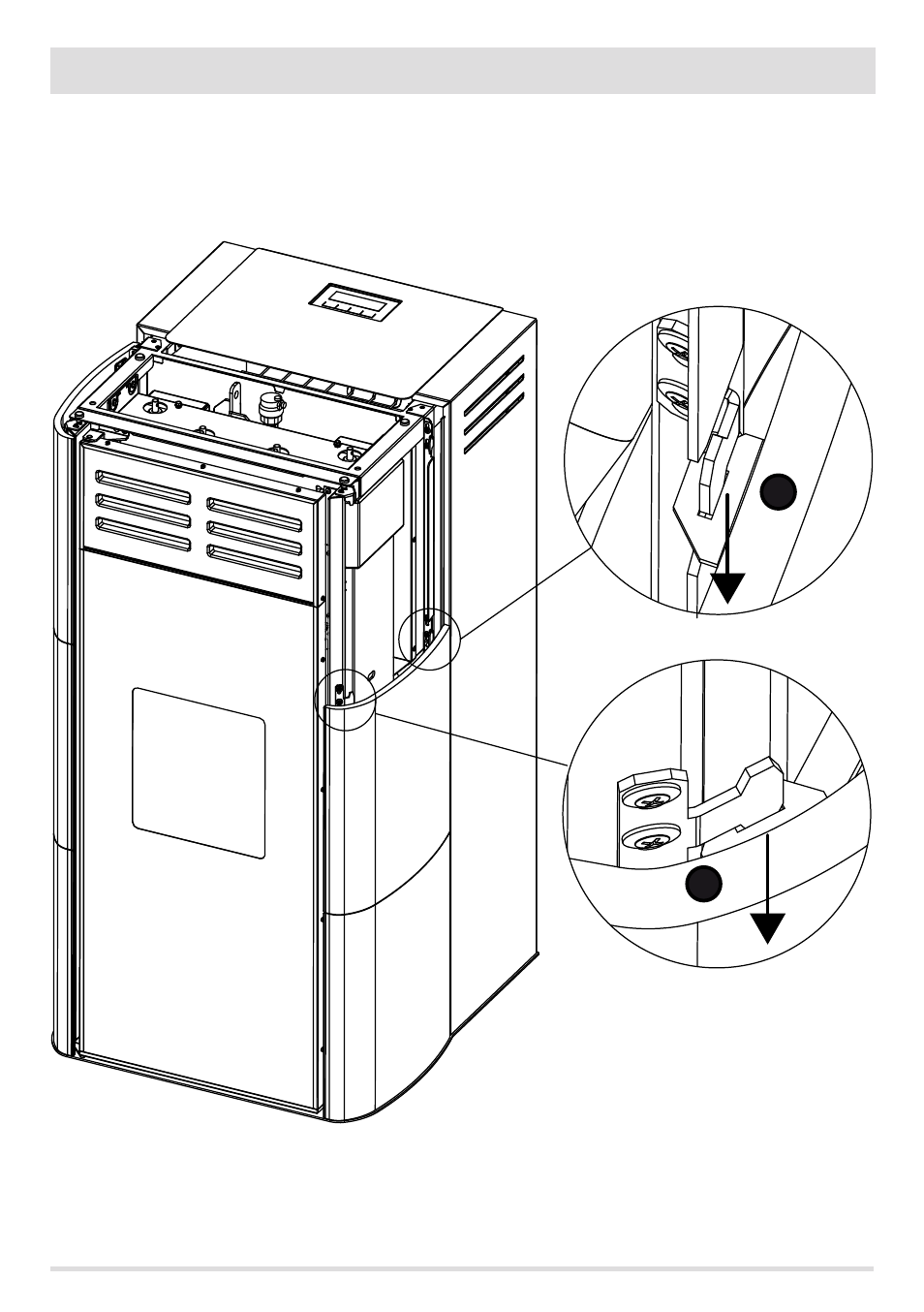

PANNEAU LATÉRAL INTERMÉDIAIRE
Même dans ce cas, prendre la céramique portant le sigle DX2 et l'insérer sur les crochets inférieurs déjà fixés à la céramique inférieure.
Faire entrer les crochets supérieurs et serrer les vis. Fixer également les deux disques en feutre (pos. f) sur le profil supérieur de la
céramique intermédiaire.
POSITIONNEMENT CÉRAMIQUE LATÉRALE INTERMÉDIAIRE
