9.3.1 Contrôle de la présence d’un défaut à la terre au niveau du
générateur photovoltaïque
1. Débranchez l’onduleur côtés AC et DC comme décrit au chapitre 7.2 « Ouverture de l’onduleur
» (Page 41).

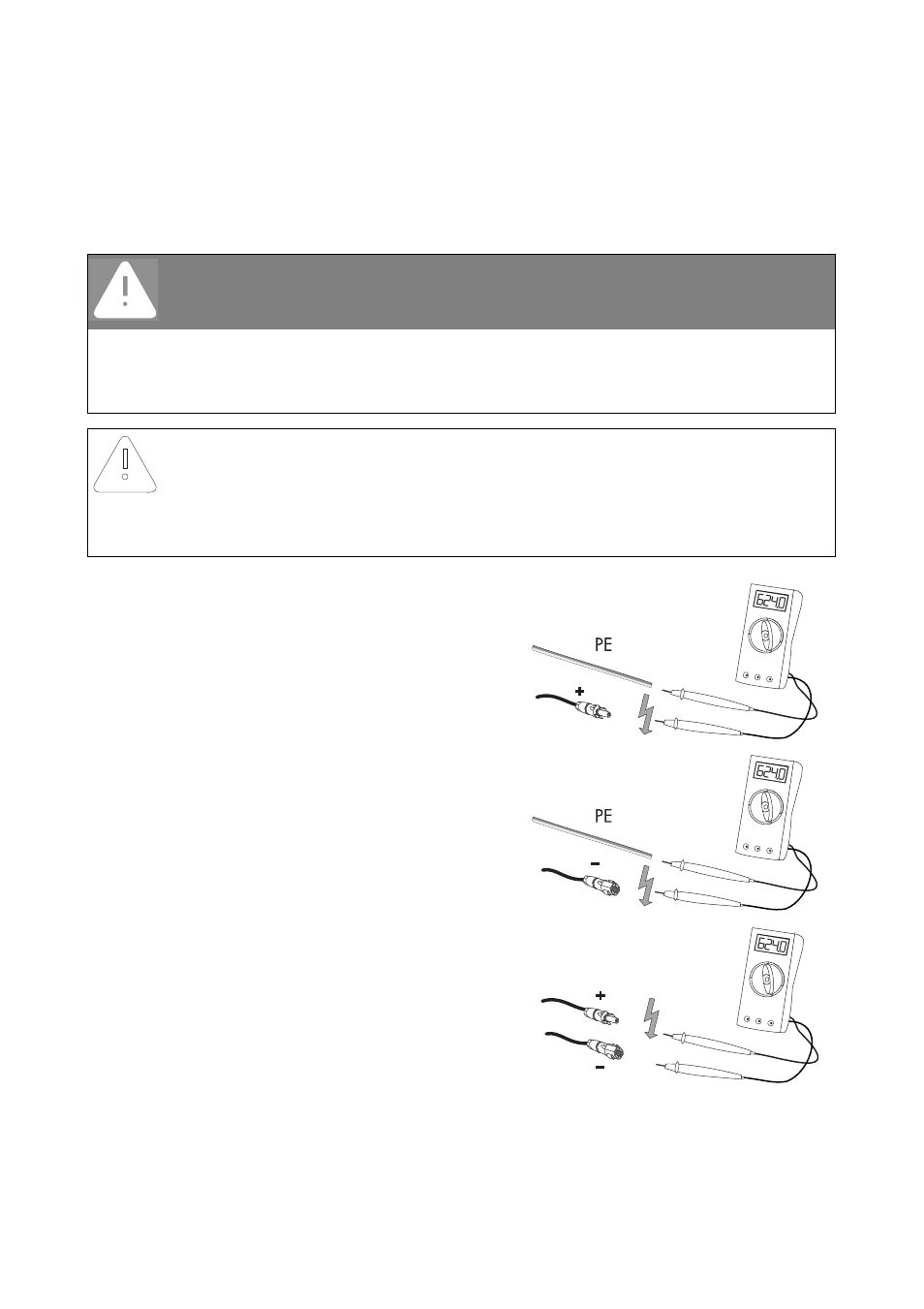

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel du sol (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque string et le potentiel du sol (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque string.
☑ Si les tensions mesurées sont stables et si la somme des tensions au pôle positif par rapport
au potentiel du sol et au pôle négatif par rapport au potentiel de terre d’un string correspond
approximativement à la tension entre les pôles positif et négatif, il existe alors un défaut à la
terre.
DANGER
Danger de mort par choc électrique !!
• Touchez les câbles du générateur photovoltaïque uniquement au niveau de
l’isolation.
• Ne raccordez pas à l’onduleur des strings comportant un défaut à la terre.
PRUDENCE
Risque de destruction de l’appareil de mesure par des tensions trop élevées !
• Utilisez exclusivement des appareils de mesure ayant une plage de tension DC
d’entrée jusqu’à au moins 1 000 V.
