Raccordement électrique SMA Solar Technology AG
34 SB33-38-11-IA-fr-62 Instructions d’installation

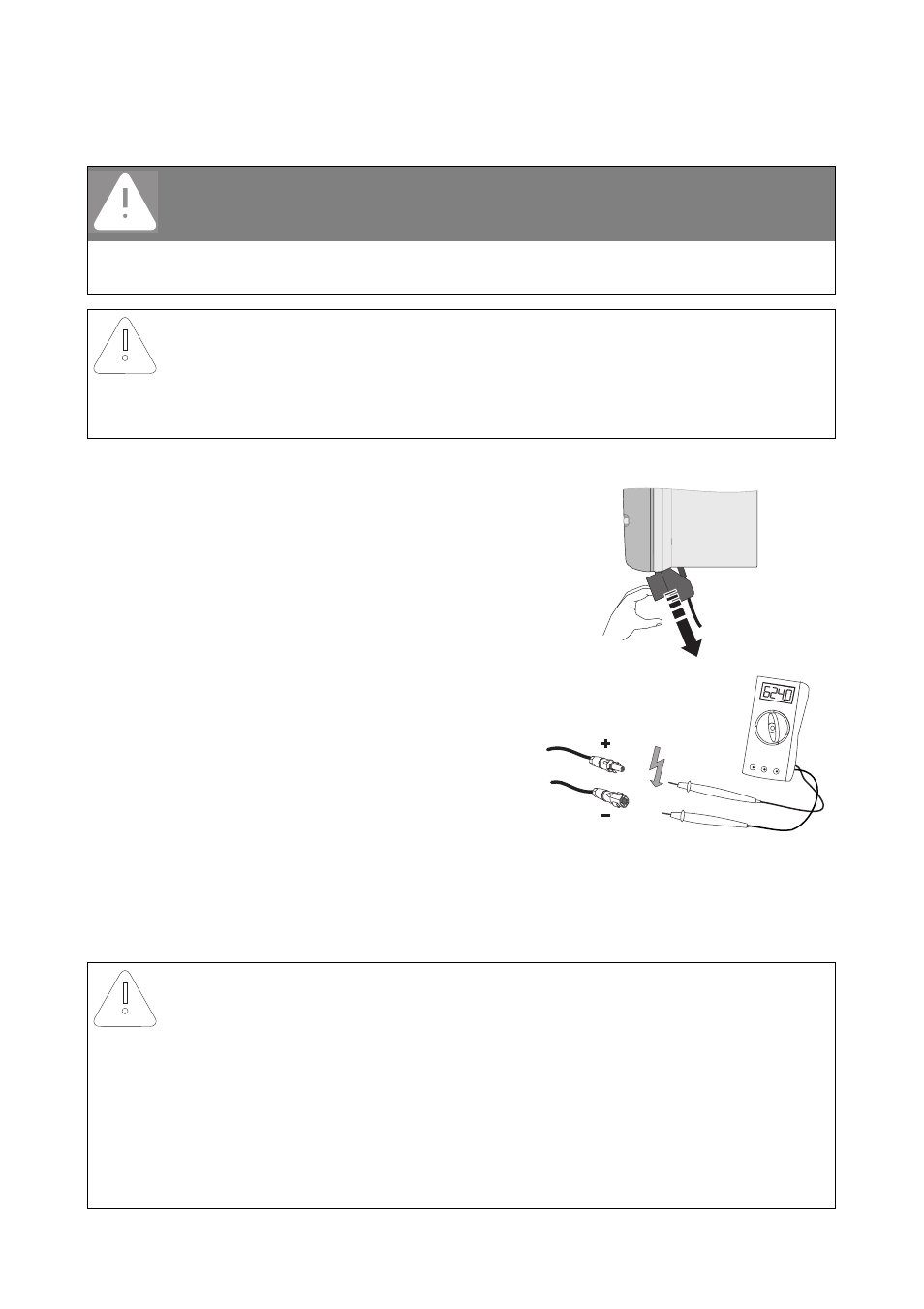

5.5.4 Raccordement du générateur photovoltaïque (DC)
1. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
2. En présence d’un Electronic Solar Switch, retirez-le
en le tirant vers le bas et légèrement en direction du
mur.
3. Contrôlez la bonne polarité des câbles de
raccordement des panneaux photovoltaïques et
vérifiez que la tension d’entrée maximale de
l’onduleur est respectée.
En cas de température ambiante supérieure à
10 °C, la tension en circuit ouvert des panneaux
photovoltaïques ne doit pas dépasser 90 % de la
tension d’entrée maximale de l’onduleur. Dans le
cas contraire, contrôlez l’installation de l’appareil
et le raccordement des panneaux photovoltaïques.
La tension d’entrée maximale de l’onduleur peut
être dépassée en cas de températures ambiantes
moindres.
DANGER
Haute tension dans l’onduleur : danger de mort !
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur
miniature est coupé et sécurisé contre toute remise en marche involontaire.
PRUDENCE
Risque de destruction de l’appareil de mesure par des tensions trop élevées !
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée
DC d’au moins 1 000 V.
PRUDENCE
Un dépassement de la tension d’entrée maximale provoque la destruction de
l’onduleur !
Si la tension des panneaux photovoltaïques dépasse la tension d’entrée maximale de
l’onduleur, ce dernier risque d’être détruit en raison d’une surtension. Tous les droits de
garantie expirent.
• Ne raccordez pas à l’onduleur des strings ayant une tension en circuit ouvert
supérieure à la tension d’entrée maximale de l’onduleur.
• Vérifiez le dimensionnement de l’installation.
