SMA Solar Technology AG Montage
Instructions d’installation SB33-38-11-IA-fr-62 19

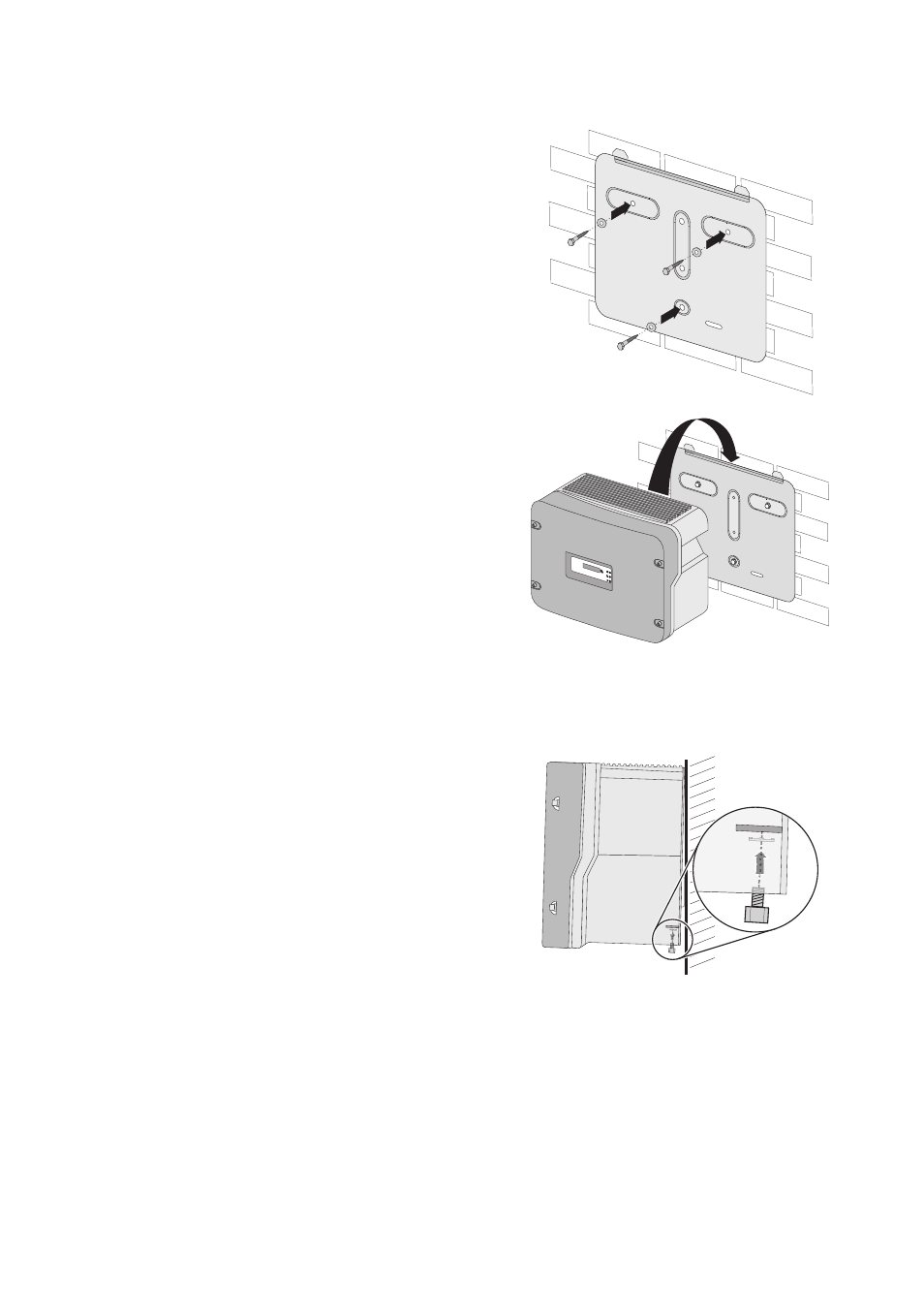

3. Fixez le support mural au mur avec des vis et des
rondelles appropriées.
4. Suspendez l’onduleur par le haut dans le support
mural. Insérez les supports de fixation dans les
espaces prévus à cet effet sur l’onduleur.
☑ Les deux supports de fixation du support mural
dépassent des trous de l’onduleur.
5. Si un deuxième conducteur de protection est nécessaire, mettre l’onduleur à la terre et le
sécuriser contre tout décrochage (5.3.3 « Raccordement d’une mise à la terre supplémentaire
» (Page 28)).
6. Si un deuxième conducteur de protection n’est pas
nécessaire, sécuriser l’onduleur contre tout
décrochage :
– Insérez la vis cylindrique dans la languette
métallique située sous le boîtier avec une
rondelle autobloquante. Les dents de la
rondelle autobloquante doivent pointer en
direction de la languette métallique.
– Serrez la vis cylindrique à un couple de 6 Nm.
7. Contrôlez la bonne fixation de l’onduleur. Le support mural est conçu de telle manière que
l’onduleur est légèrement incliné vers l’arrière lorsqu’il est fixé sur un mur parfaitement
perpendiculaire.
