Raccordement électrique
SMA Solar Technology AG
28
SB33-38-11-IA-fr-62
Instructions d’installation
5.3.3 Raccordement d’une mise à la terre supplémentaire
Si un second conducteur de protection, une mise à la terre supplémentaire ou une liaison
équipotentielle sont nécessaires, vous pouvez en outre mettre l’onduleur à la terre au niveau du
boîtier.

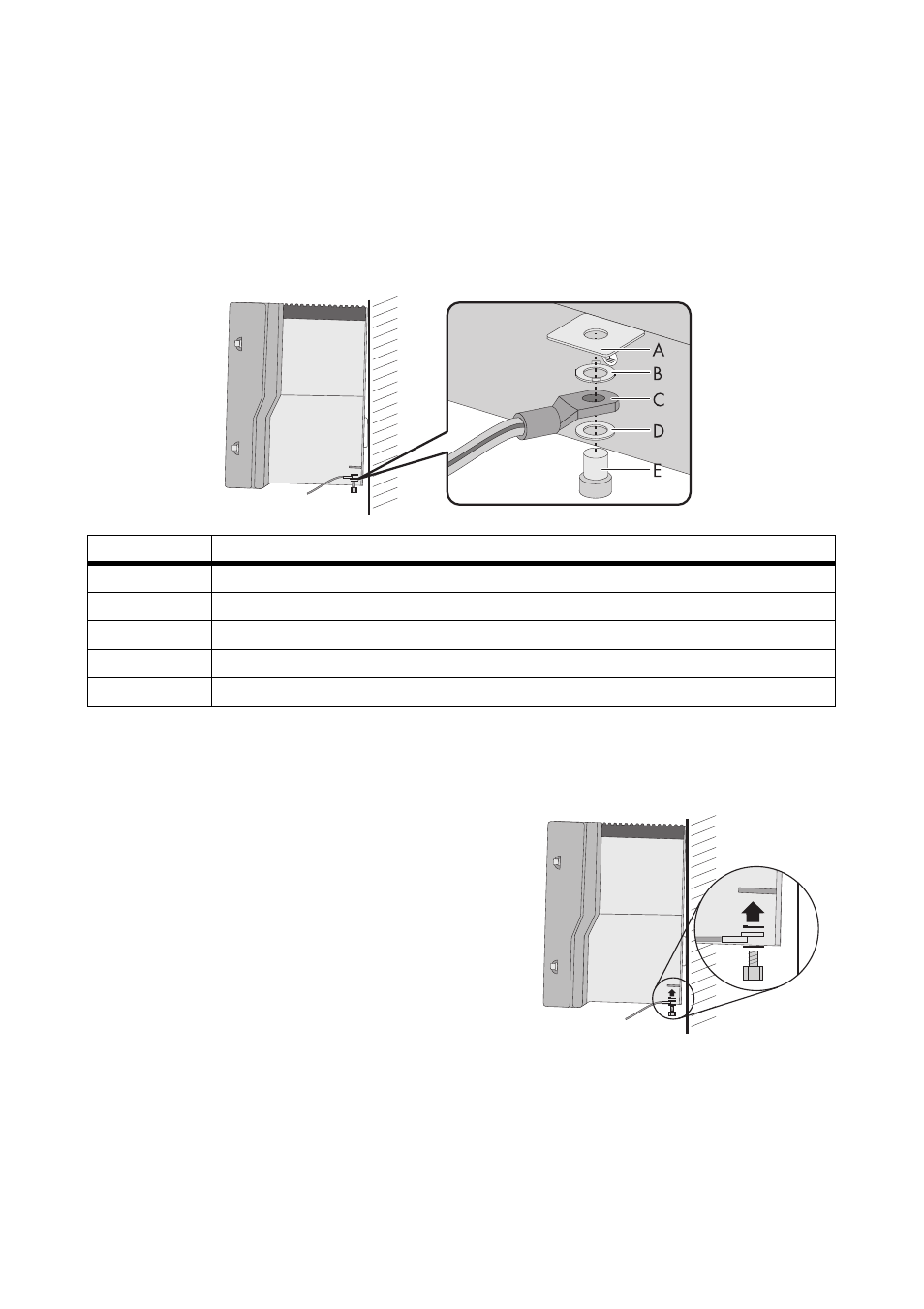

Vue d’ensemble de la mise à la terre supplémentaire
Procédure
1. Déconnectez l’onduleur côtés AC et DC, comme décrit au chapitre 7.2 « Ouverture de
2. Insérez la rondelle, la cosse d’extrémité avec le
conducteur de protection et la rondelle
autobloquante sur la vis cylindrique dans l’ordre
indiqué. Les dents de la rondelle autobloquante
doivent pointer en direction de la languette
métallique.
3. Insérez la vis cylindrique dans la languette
métallique à un couple de 6 Nm.
4. Vérifiez que le contact entre le conducteur de protection et le boîtier est conforme à la
réglementation en vigueur dans le pays concerné.
Objet
Description
A
Languette métallique située sous le boîtier de l’onduleur
B
Rondelle autobloquante (incluse dans le contenu de livraison)
C
Cosse d’extrémité (M6) avec conducteur de protection
D
Rondelle plate
E
Vis cylindrique M6x12 (incluse dans le contenu de livraison)
