Sécurité SMA Solar Technology AG
12 SB33-38-11-IA-fr-62 Instructions d’installation
2.3 Explication des symboles
Vous trouverez dans ce chapitre une explication de tous les symboles figurant sur l’onduleur et sur la
plaque signalétique.
2.3.1 Symboles figurant sur l’onduleur
* Cette fonction est disponible à partir de la version du micrologiciel 4.00.
** En option
*** QR-Code est une marque enregistrée de DENSO WAVE INCORPORATED.

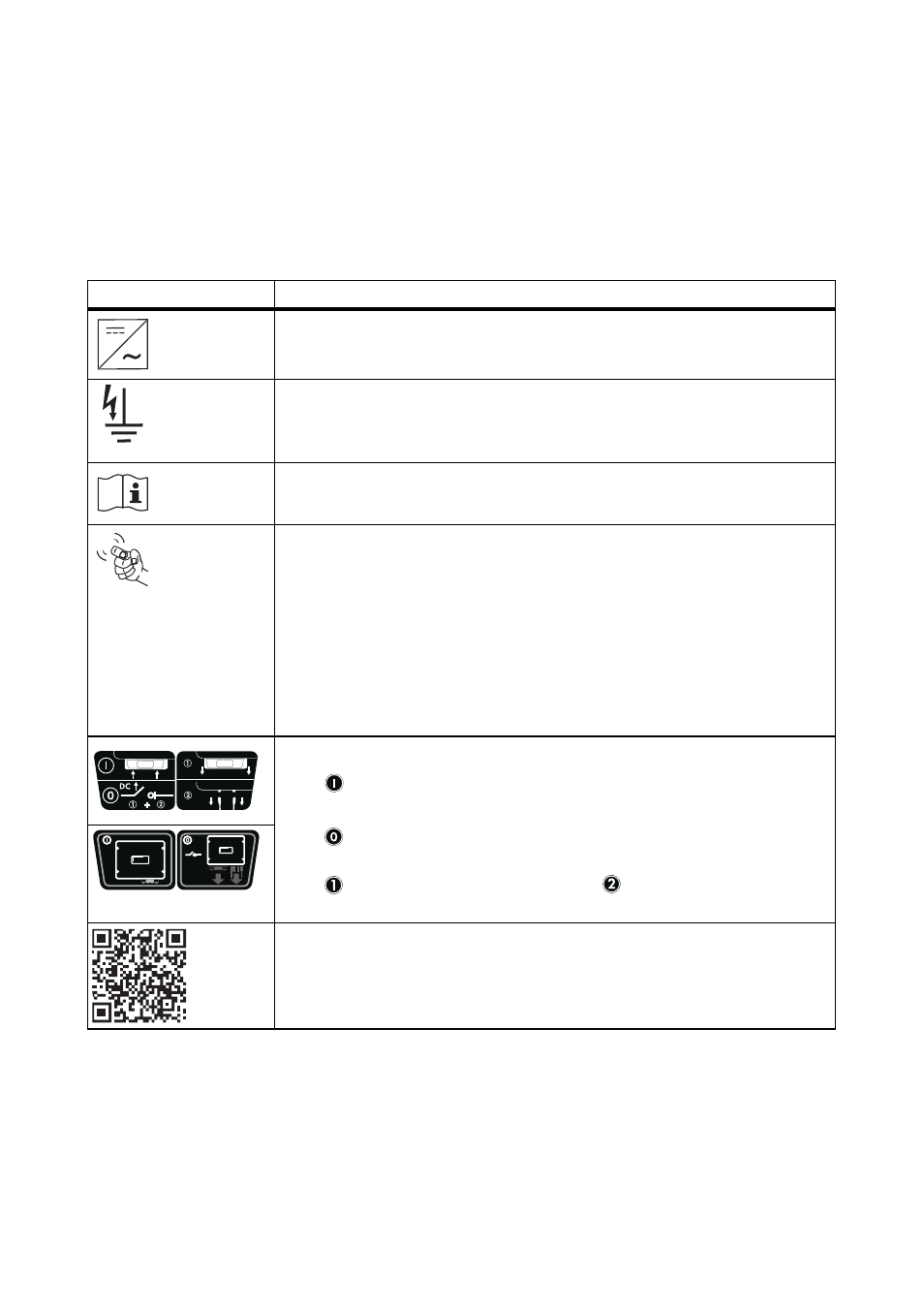

Symbole Explication
Affichage de fonctionnement :
affiche l’état de fonctionnement de l’onduleur.
Défaut à la terre ou varistance défectueuse :
consultez le chapitre 9.3 « La DEL rouge est allumée en continu » (Page
58).
Erreur ou dysfonctionnement :
consultez le chapitre 9 « Recherche d’erreurs » (Page 50).
Vous avez la possibilité de commander l’écran par tapotement sur le
couvercle du boîtier.
• Tapotez une fois : l’éclairage de fond s’allume ou l’écran passe à
l’affichage suivant.
• Tapotez 2 fois consécutives*: l’onduleur affiche de nouveau les
messages à l’écran de la phase d’initialisation
(voir chapitre 6.2 « Messages affichés à l’écran pendant la phase de
démarrage » (Page 40)).
Interrupteur-sectionneur DC Electronic Solar Switch (ESS)**
• Lorsque l’Electronic Solar Switch est enfiché, le circuit électrique
DC est fermé.
• Pour interrompre le circuit électrique DC et séparer l’onduleur en
charge en toute sécurité, tirez tout d’abord l’Electronic Solar Switch
puis tirez tous les connecteurs DC comme indiqué dans le
chapitre 7.2 « Ouverture de l’onduleur » (Page 41).
QR-Code
®
*** pour le programme de bonus SMA
Vous trouverez de plus amples informations sur le programme de bonus
organisé par SMA à l’adresse www.SMA-Bonus.com.
DC
2 1
