Raccordement électrique
SMA Solar Technology AG
36
SB33-38-11-IA-fr-62
Instructions d’installation

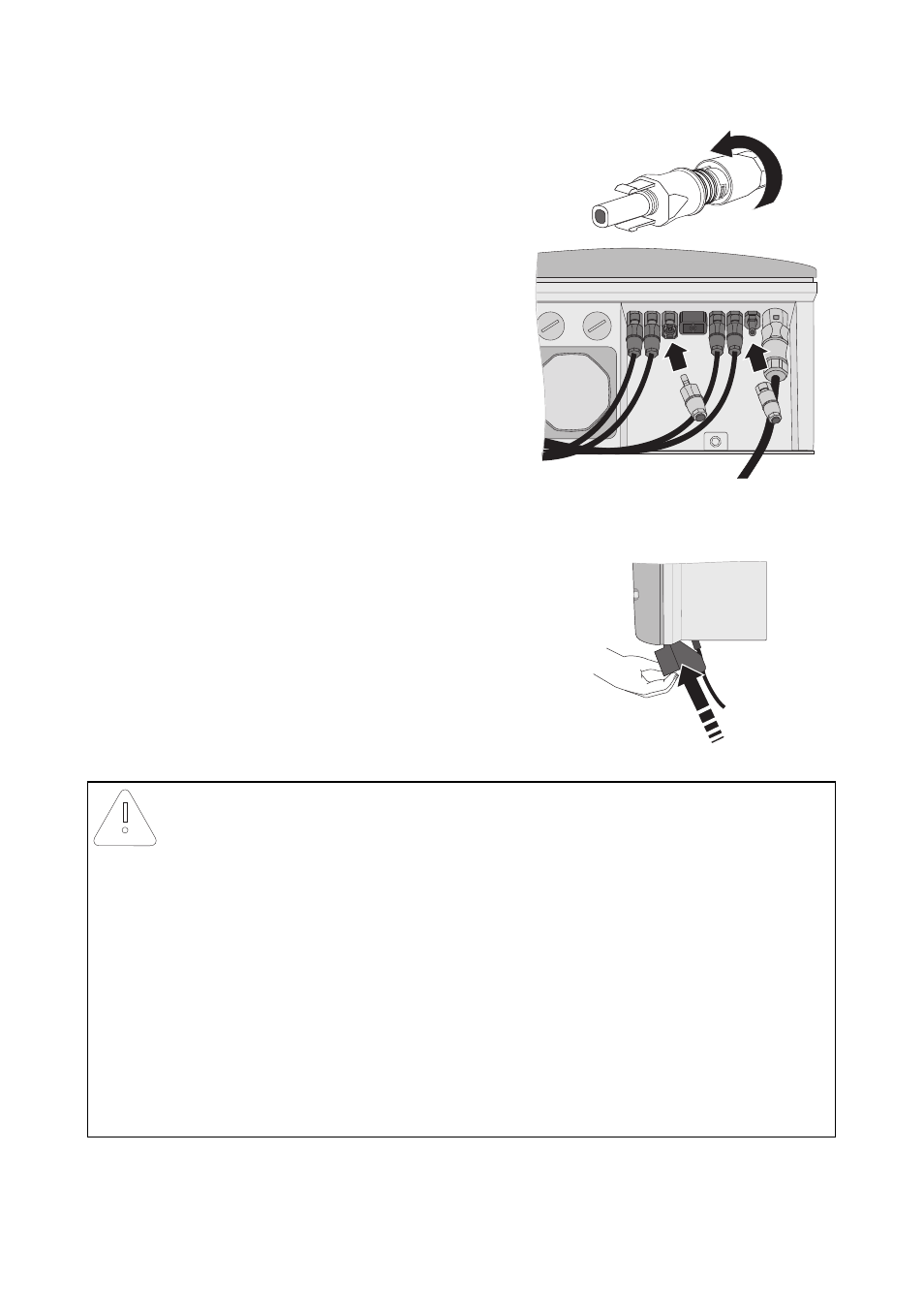

– Serrez à fond le connecteur DC
(couple : 2 Nm).
– Insérez les connecteurs DC avec les bouchons
d’étanchéité dans les entrées DC
correspondantes au niveau de l’onduleur.
☑ Les connecteurs DC s’encliquettent de manière
audible.
7. Assurez-vous que tous les connecteurs DC sont bien serrés.
8. En présence d’un Electronic Solar Switch, contrôlez
l’état d’usure de l’Electronic Solar Switch, comme
décrit au chapitre 8.3 « Contrôle de l’état d’usure
de l’Electronic Solar Switch » (Page 49),
et enfichez-le de nouveau solidement.
☑ Le générateur photovoltaïque est raccordé.
PRUDENCE
Endommagement de l’onduleur par pénétration d’humidité et de poussière
Si l’Electronic Solar Switch n’est pas enfiché correctement en cours de fonctionnement, il
est possible que la poussière et l’eau pénétrent dans l’onduleur.
Si l’Electronic Solar Switch n’est pas enfiché correctement, les contacts de l’Electronic Solar
Switch peuvent s’user ou l’Electronic Solar Switch peut tomber. Cela provoque des pertes
de rendement et l’Electronic Solar Switch risque d’être endommagé.
Enfichez l’Electronic Solar Switch de la manière suivante :
• Ne resserrez pas la vis de l’Electronic Solar Switch.
• Enfichez fermement l’Electronic Solar Switch de manière à ce qu’il affleure le boîtier.
• Assurez-vous que la distance entre l’Electronic Solar Switch et le boîtier est de 1 mm
au maximum.
+
