SMA SB 3300-11 Installation - Manuel (Page 17)

SMA Solar Technology AG Montage
Instructions d’installation SB33-38-11-IA-fr-62 17

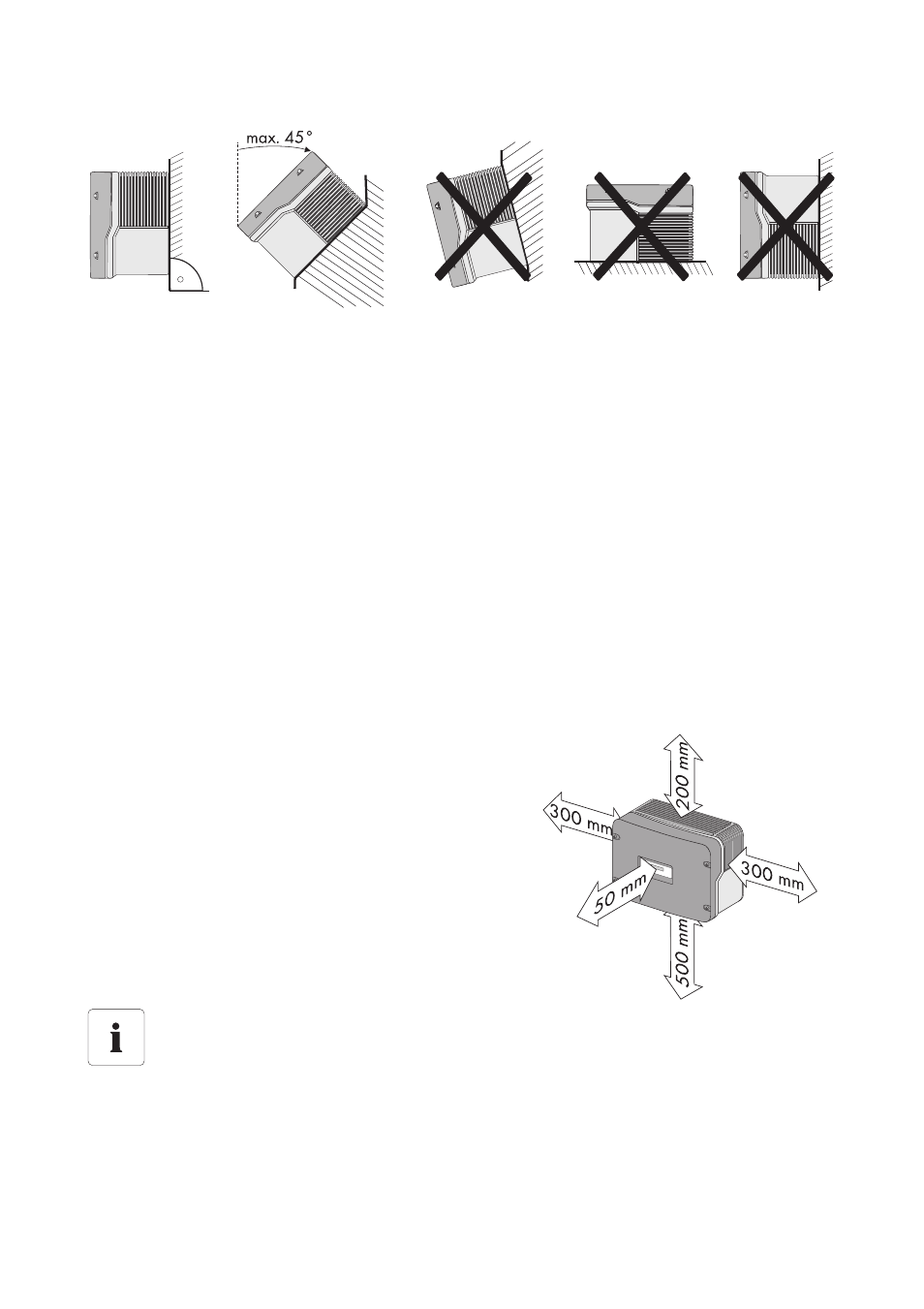

• Montage vertical ou incliné vers l’arrière à un angle maximal de 45°.
• La zone de raccordement doit pointer vers le bas.
• Ne montez pas l’onduleur en inclinaison vers l’avant.
• N’effectuez pas un montage avec une inclinaison latérale.
• N’effectuez pas un montage à l’horizontale.
• Effectuez le montage à hauteur des yeux pour pouvoir lire les états de fonctionnement.
• L’onduleur doit pouvoir être retiré aisément du lieu de montage à tout moment.
• La température ambiante doit être inférieure à 40 °C pour assurer un fonctionnement optimal.
• N’exposez pas l’onduleur directement aux rayons du soleil afin d’éviter une réduction de
puissance due à la surchauffe.
• En cas de montage à l’intérieur, ne réalisez pas le montage sur du placoplâtre ou sur des
matériaux similaires afin d’éviter toute vibration audible. Lorsqu’il est en service, il est possible
que l’onduleur émette des sons susceptibles de constituer une nuisance dans la zone
d’habitation.
• Afin de garantir une dissipation adéquate de la
chaleur et d’avoir un espace suffisant pour retirer
l’Electronic Solar Switch si disponible, respectez les
distances minimales représentées dans le
graphique par rapport aux murs, aux autres
onduleurs ou objets.
Plusieurs onduleurs installés dans des zones à température ambiante élevée.
Augmentez, le cas échéant, les espaces entres les différents onduleurs et assurez une
circulation d’air frais suffisante pour garantir un refroidissement adéquat de ces derniers.
