Recherche d'erreurs

SMA Solar Technology AG

78

SB20HF-30HF-IA-fr-32

Instructions d’installation

11.2 Contrôle du fonctionnement des varistances

Lorsque l'onduleur affiche le numéro d'événement « 74 », cela signifie qu'une varistance est
probablement défectueuse.
Les varistances sont des pièces d'usure dont la fonction est altérée par le vieillissement ou par une
sollicitation répétée due à des surtensions. Il est ainsi possible qu’une des varistances à surveillance
thermique ait perdu sa fonction de protection.

Vous pouvez contrôler le fonctionnement des varistances de la manière suivante :

1. Déconnectez l'onduleur côtés AC et DC, comme décrit au chapitre 8 « Mise hors tension de

l'onduleur » (Page 59).

2. Dévissez les vis du couvercle du boîtier.
3. Retirez le couvercle du boîtier.

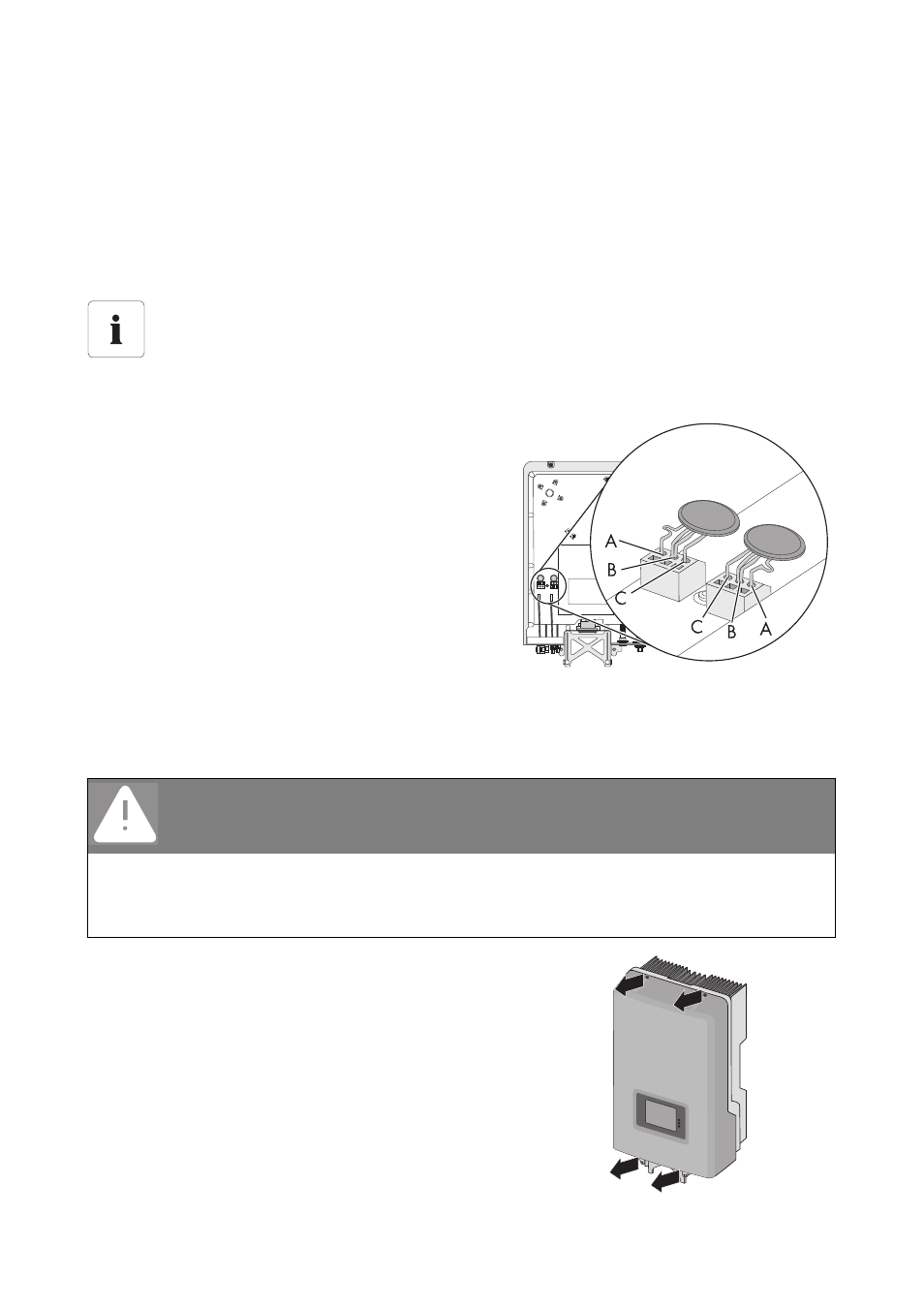

Position des varistances
Vous pouvez déterminer la position des varistances à l’aide du graphique représenté
ci-dessous.
Les varistances sont coudées lors de la livraison.
Respectez l'affectation suivante des bornes :

• Borne A : borne extérieure (raccord de

la varistance avec boucle (encoche))

• Borne B : borne centrale
• Borne C : borne extérieure (raccord de

la varistance sans boucle (encoche).

DANGER
Haute tension dans l’onduleur : Danger de mort

Les condensateurs se déchargent en 5 minutes.

• Patientez cinq minutes avant d'ouvrir le couvercle du boîtier afin que les

condensateurs puissent se décharger.
