4. Poussez le raccord à vis dans le filetage et serrez-la (couple : 2 Nm).
☑ Les connecteurs DC sont assemblés et peuvent maintenant être raccordés à l’onduleur comme
décrit au chapitre 6.4.4 « Raccordement du générateur photovoltaïque (DC) » (Page 47).

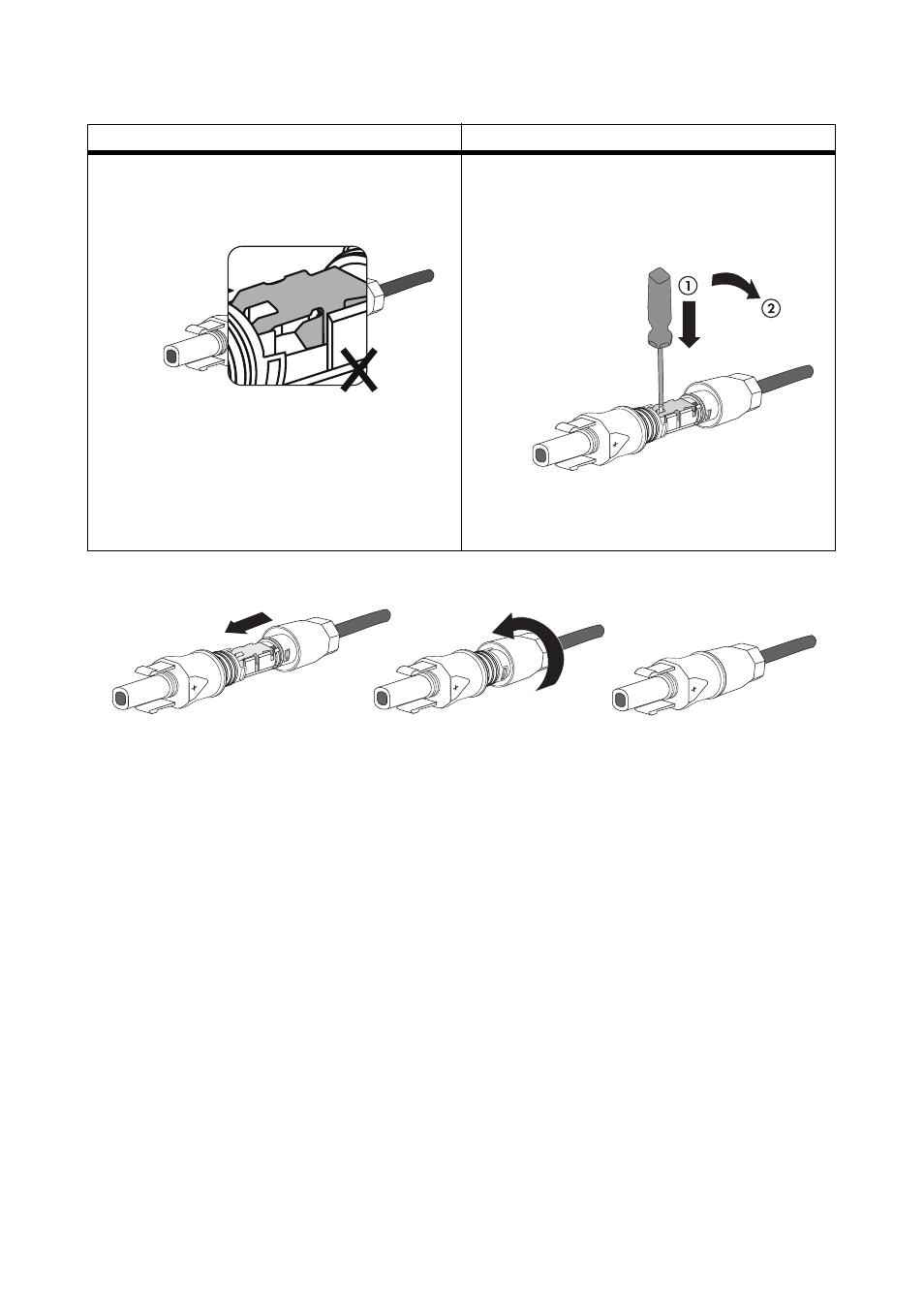

☑ Si le fil dénudé n’est pas visible dans la
chambre du serre-câble, cela signifie que le
câble n’est pas bien placé.
• Desserrez le serre-câble. Pour cela, insérez
un tournevis (largeur de lame : 3,5 mm)
dans le serre-câble et ouvrez-le en faisant
levier.
• Sortez le câble et recommencez à partir du
point 1.
Résultat Mesure
