Raccordement électrique SMA Solar Technology AG
36 SB20HF-30HF-IA-fr-32 Instructions d’installation
6 Raccordement électrique
6.1 Sécurité
6.2 Aperçu de la zone de raccordement

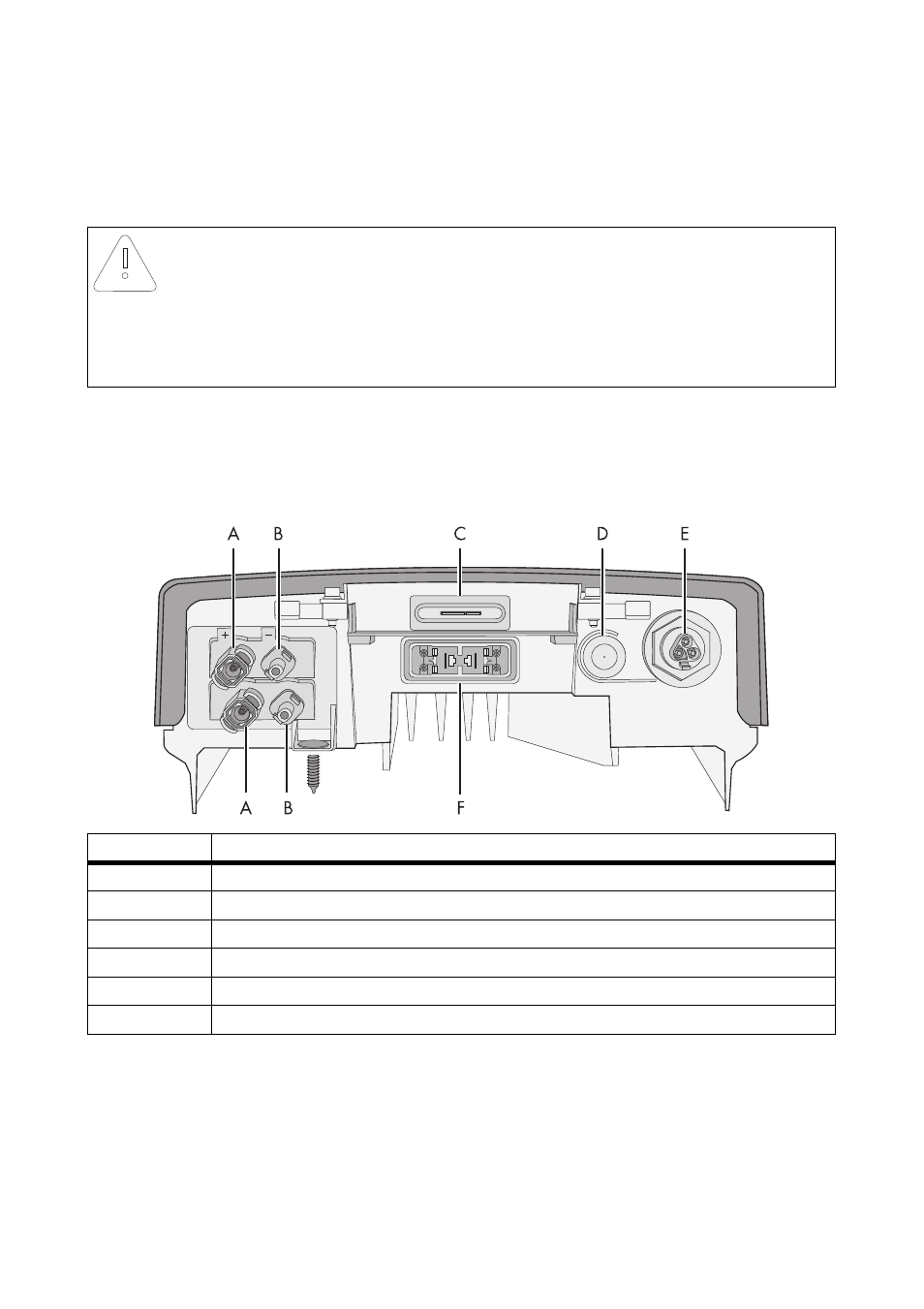

La figure suivante montre l’affectation de chaque zone de raccordement sur la partie inférieure de
l’onduleur.
PRUDENCE
L’onduleur peut être endommagé par des décharges électrostatiques
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre avant de manipuler un des composants.
Objet Description
A Connecteurs DC ( + ) pour le raccordement des strings photovoltaïques
B Connecteurs DC ( ‒ ) pour le raccordement des strings photovoltaïques
C Port pour le module de communication (Quick Module/RS485-Quick Module)
D Port avec bouchon de protection pour la mise à la terre optionnelle
E Connecteur pour la borne de raccordement AC
F Connecteur pour le raccordement de l’Electronic Solar Switch (ESS)
