5.3.3 Ouverture du Quick Module
1. Si le Quick Module est déjà raccordé à l'onduleur, veuillez procéder comme suit :
– Déconnectez l'onduleur côtés AC et DC, comme décrit au chapitre 8 « Mise hors tension de
l'onduleur » (Page 59).
– Retirez le Quick Module jusqu'à la première butée.

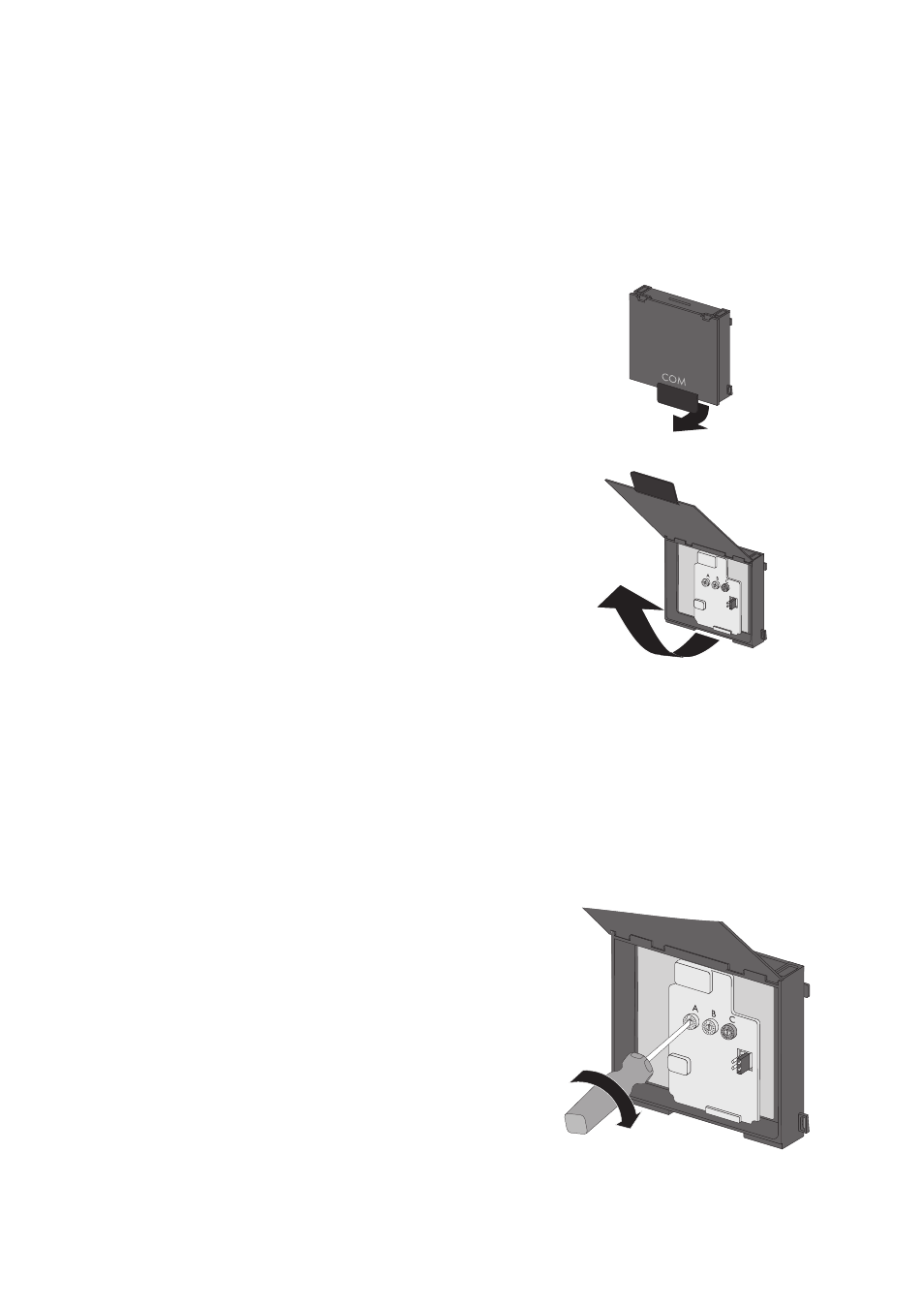

2. Relevez l'attache inférieure du Quick Module.
3. Ouvrez le couvercle du Quick Module jusqu'à ce
qu'il s'enclenche.
☑ Le Quick Module est ouvert. Vous pouvez maintenant configurer le pays d'installation et la
langue via les commutateurs rotatifs comme décrit au chapitre suivant.
5.3.4 Réglage de la norme du pays et de la langue via le
commutateur rotatif
1. Ouvrez le Quick Module comme décrit au chapitre 5.3.3 « Ouverture du Quick Module »
(Page 28).
2. Placez les flèches des deux commutateurs rotatifs
de gauche (A et B) sur la position souhaitée à l'aide
d'un tournevis (cf. tableau du
chapitre 5.3.2 « Contrôle de la norme du pays »
(Page 24)). Pour cela, utilisez un tournevis d'une
largeur de lame de 2,5 mm.
