Raccordement électrique SMA Solar Technology AG
44 SB20HF-30HF-IA-fr-32 Instructions d’installation

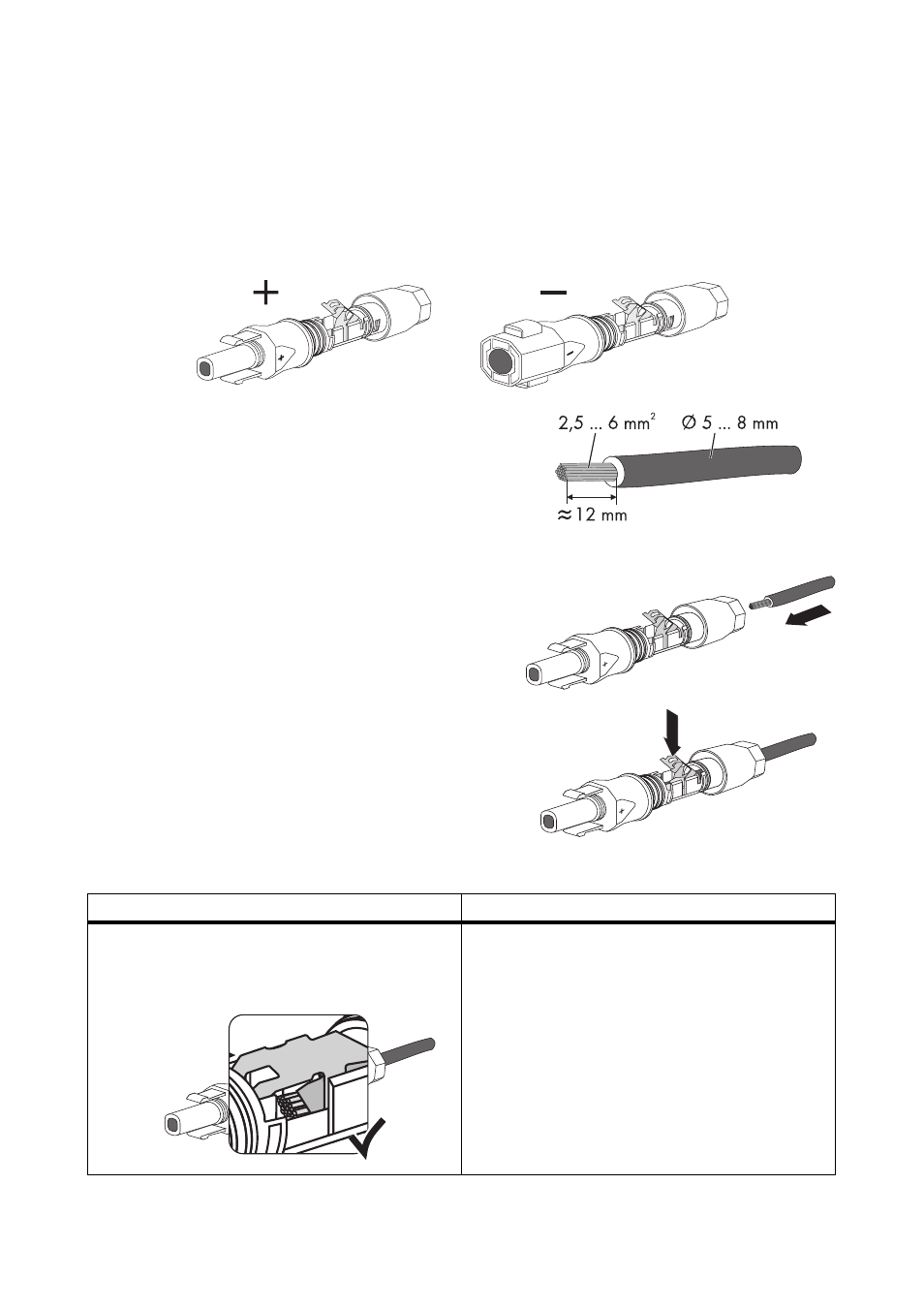

6.4.2 Assemblage des connecteurs DC
Pour le raccordement à l'onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs DC fournis.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la polarité. Les signes
« + » et « ‒ » sont apposés sur les connecteurs DC.
Exigences en matière de câbles
• Utilisez un câble PV1-F.
Procédure
1. Insérez le câble dénudé dans le connecteur à fiche
DC jusqu’en butée.
2. Appuyez sur le serre-câble vers le bas.
☑ Le serre-câble s’encliquette de façon audible.
3. Vérifiez que le câble soit bien fixé.
Résultat Mesure
☑ Quand le fil dénudé est visible dans la
chambre du serre-câble, cela signifie que le
câble est bien placé.
• Continuez à partir du point 4.
