SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB20HF-30HF-IA-fr-32 47
6.4.4 Raccordement du générateur photovoltaïque (DC)
1. Coupez le disjoncteur miniature et sécurisez-le contre toute remise en marche involontaire.
2. Veillez à ce que l'onduleur soit sécurisé contre l'extraction à l'aide de l'élément de fixation,
comme décrit au chapitre 4.3 « Montage de l’onduleur avec support mural » (Page 17).

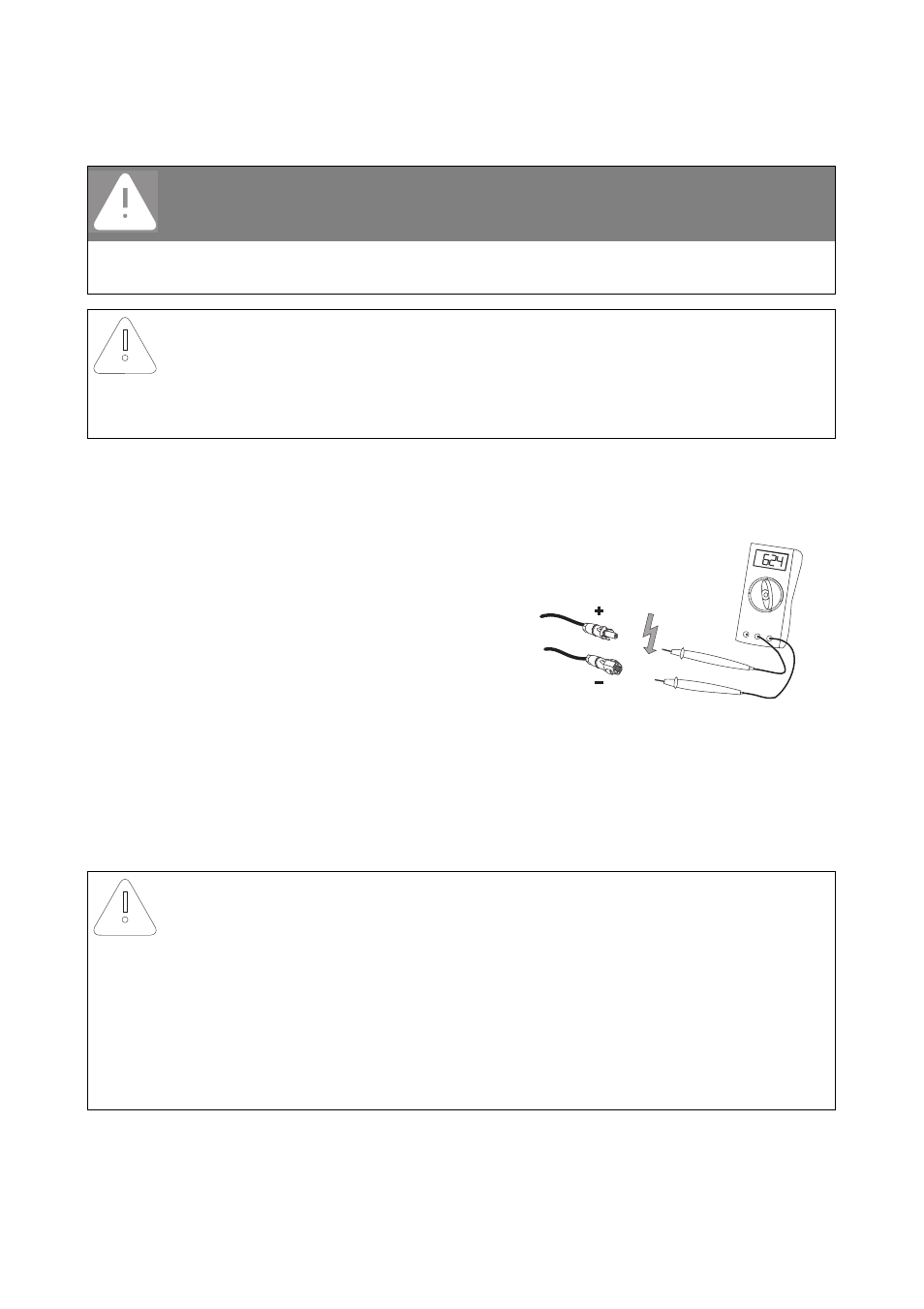

3. Contrôlez la bonne polarité des câbles de
raccordement des panneaux photovoltaïques et
vérifiez que la tension d'entrée maximale de
l'onduleur est respectée.
Si la température ambiante est supérieure à 10 °C,
la tension en circuit ouvert des panneaux
photovoltaïques ne doit pas dépasser 90 % de la
tension d’entrée maximale de l’onduleur. Dans le
cas contraire, contrôlez l’installation de l’appareil
et le raccordement des panneaux photovoltaïques.
La tension d’entrée maximale de l’onduleur peut
être dépassée en cas de températures ambiantes
moindres.
4. Vérifiez si les strings présentent des défauts à la terre comme décrit au chapitre 11.1 « Contrôle
de la présence d’un défaut à la terre au niveau du générateur photovoltaïque » (Page 76).
DANGER
Haute tension dans l’onduleur : Danger de mort
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur
AC est coupé et sécurisé contre toute remise en marche involontaire.
PRUDENCE
Risque de destruction de l’appareil de mesure par des tensions trop élevées
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée
DC d’au moins 1 000 V.
PRUDENCE
Risque de destruction de l’onduleur par surtension
Si la tension des panneaux photovoltaïques dépasse la tension d'entrée maximale de
l'onduleur, ce dernier risque d'être détruit en raison d'une surtension. Tous les droits à
garantie expirent.
• Ne raccordez pas à l'onduleur de strings ayant une tension en circuit ouvert
supérieure à la tension d'entrée maximale de l'onduleur.
• Vérifiez la configuration de l’installation.
