Raccordement électrique SMA Solar Technology AG
40 SB20HF-30HF-IA-fr-32 Instructions d’installation

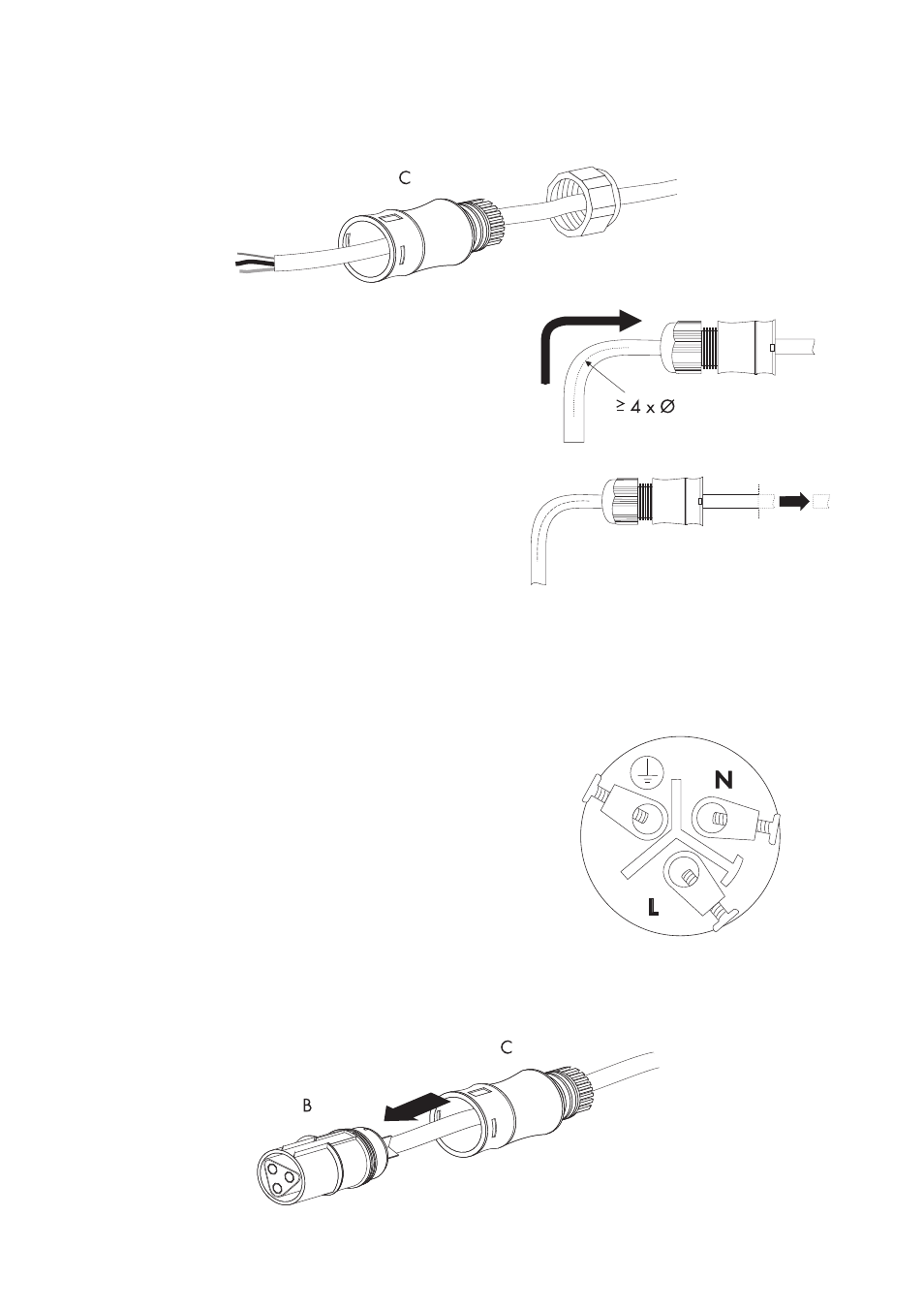

6. Emboîtez le manchon fileté avec la bague d'étanchéité (C) sur le câble AC.
7. Courbez le câble AC si cela s'avère nécessaire
pour le raccordement. Le rayon de courbure doit
au moins être quatre fois supérieur au diamètre du
câble.
8. Raccourcissez le câble AC.
9. Dénudez le câble AC sur une longueur de 30 mm.
10. Raccourcissez la phase L et le conducteur neutre N de 4 à 5 mm.
Le conducteur de protection (PE) doit être plus long que les fils de connexion des conducteurs L et N.
11. Dénudez les brins du câble AC sur 8 mm.
12. Insérez le conducteur de protection de terre
(vert-jaune) dans la borne filetée comportant le
symbole de mise à la terre sur l'embout de douille et
serrez la vis.
13. Insérez le conducteur neutre N (bleu) dans la borne
filetée N de l'embout de douille et serrez la vis.
14. Insérez la phase L (marron ou noir) dans la borne
filetée L sur l'embout de douille et serrez la vis.
15. Vérifiez que les fils de raccordement soient bien fixés.
16. Appuyez le manchon fileté (C) sur l'embout de douille (B) jusqu'à ce que vous l'entendiez
s'encliqueter.
