SMA Technologie AG Remplacement des varistors
Instructions d’installation SB5000TL-11:SF2006 Page 33
8 Remplacement des varistors
Le Sunny Boy 5000TL Multi-String est un appareil extrêmement complexe du point
de vue technique. C'est pourquoi il n'est possible d'éliminer que quelques erreurs sur
place. N'essayez pas de procéder à d'autres réparations que celles décrites dans le
présent document. Faites appel au service de remplacement en 24 h ainsi qu'au
service de réparation de SMATechnologie AG.
Si la LED d'état rouge est allumée en permanence au cours du fonctionnement,
assurez-vous dans un premier temps qu'il n'y a pas de perte à la terre dans le
générateur PV. Ce n'est que si la LED verte est également allumée en permanence
que vous pouvez sauter les points 3 à 5.

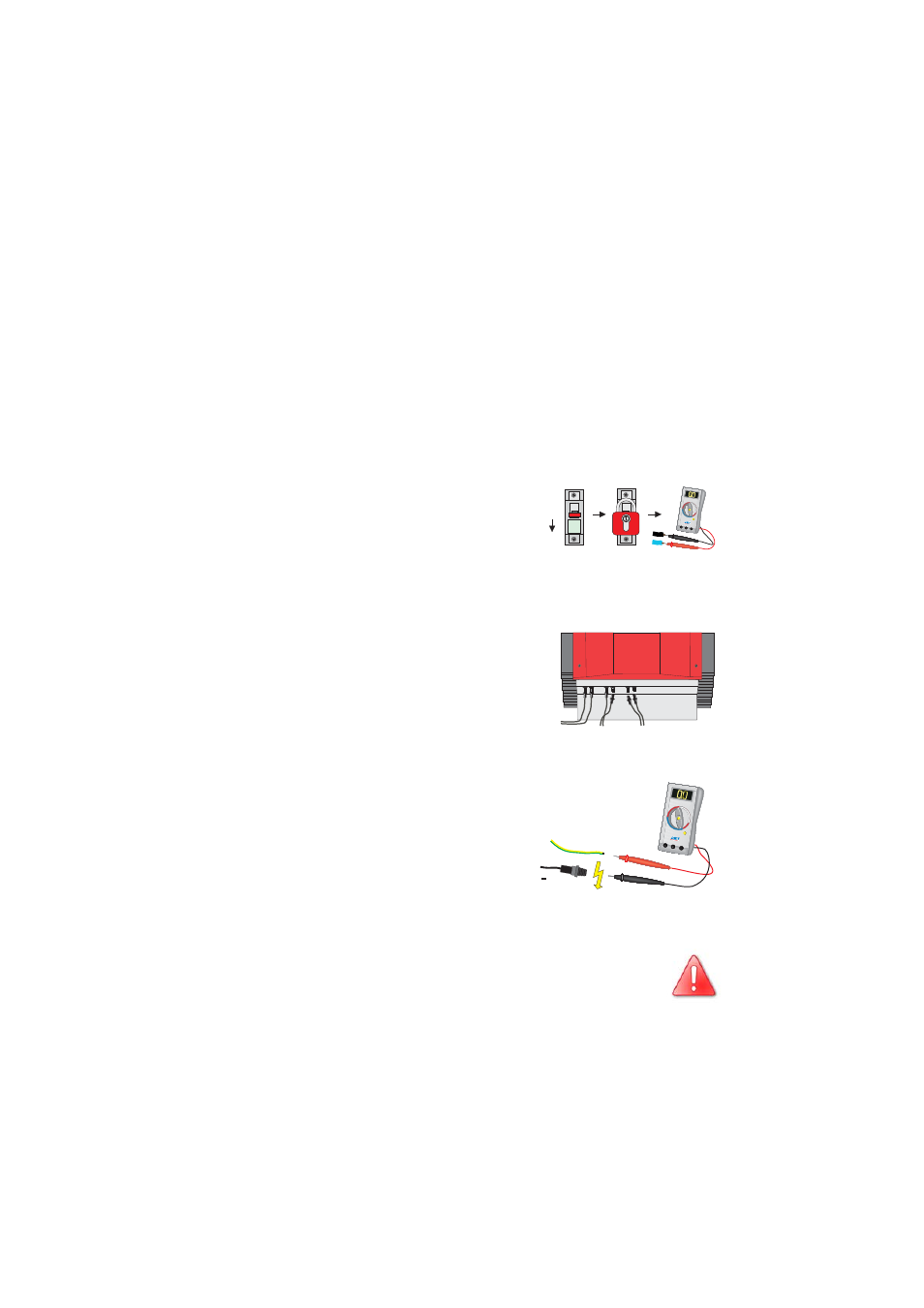

1. Débranchez le Sunny Boy 5000TL Multi-String
du réseau basse tension (couper le disjoncteur
de ligne) et évitez une remise en marche non
intentionnelle.
Avant d'ouvrir le Sunny Boy, assurez-
vous de l'absence de tension sur la
sortie AC !
2. Déconnectez les connecteurs à fiche DC de tous
les strings. Assurez-vous que l'affectation
d'origine aux différentes entrées d'onduleurs
reste bien reconnaissable !
Déconnectez les générateurs PV du
Sunny Boy
3. Mesurez les tensions entre respectivement un
connecteur DC d'un string et le potentiel de la
terre. Respectez les consignes de sécurité !
Mesurez la tension entre les connecteurs
DC et le potentiel de la terre
Attention ! Présence éventuelle de tensions dangereuses !
1. 2. 3.
Arrêt!
+ - + - + -
String A String B String C
PE
