SMA Technologie AG Installation
Instructions d’installation SB5000TL-11:SF2006 Page 17
5 Installation
5.1 Montage
Pour un montage sans problèmes du Sunny Boy
5000TL Multi-String, veuillez utiliser le support mural
fourni. Pour le montage vertical et dans les murs en
béton ou en pierre, vous pouvez utiliser des vis à six
pans 8 mm x 50 mm en acier inoxydable
conformément à la norme DIN 571 ainsi que des
chevilles type SX8.
Lors de la configuration de la suspension, n'oubliez pas
de tenir compte du poids du Sunny Boy 5000TL Multi-
String (31 kg).

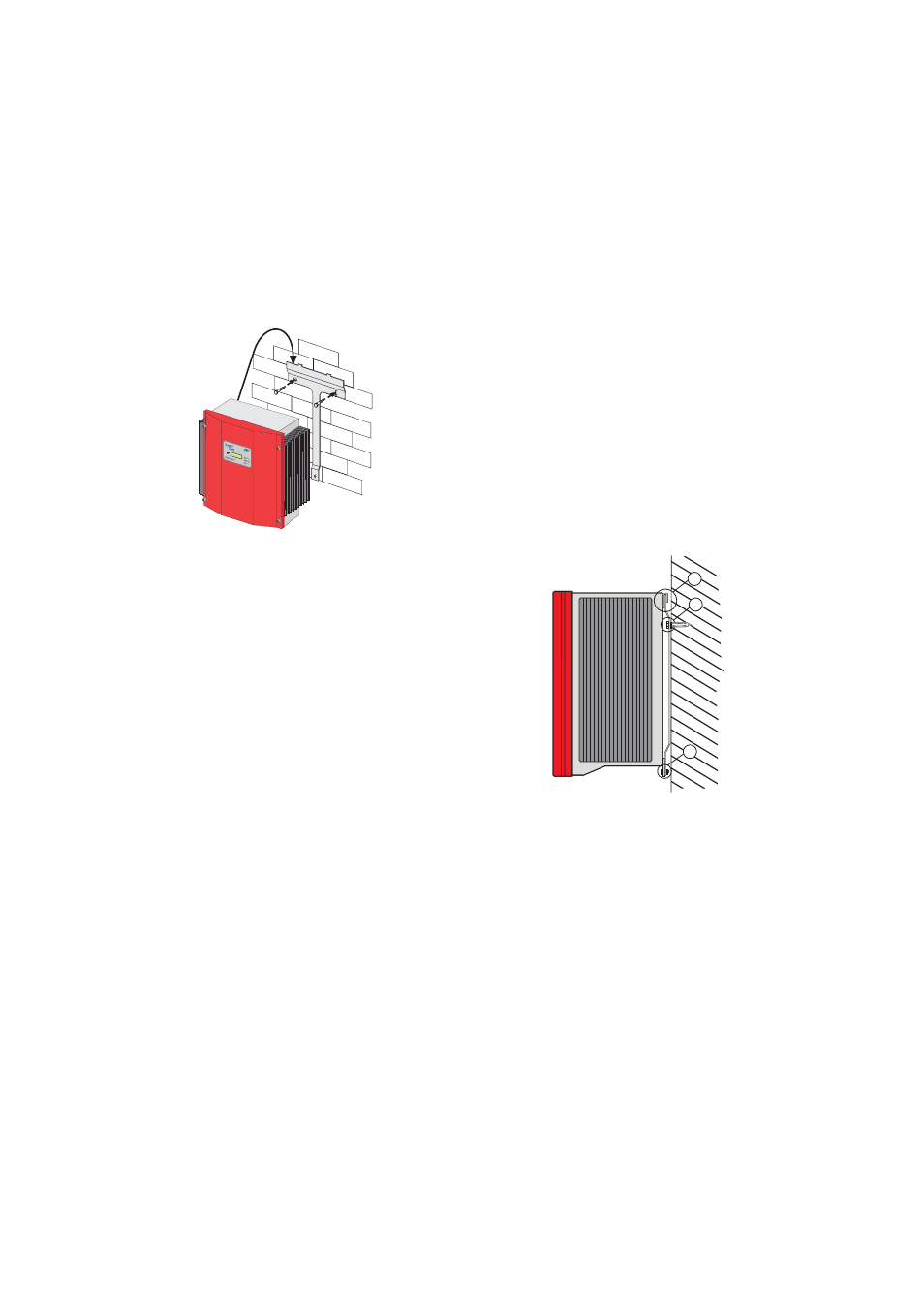

1. Procédez au montage du support mural (1). Pour
marquer les positions des repères de perçage,
vous pouvez utiliser le support mural comme
gabarit de perçage.
2. Accrochez maintenant le Sunny Boy 5000TL Multi-
String au moyen des pattes de fixation du haut
dans le support mural (2) de façon à ce qu'il ne
puisse plus bouger.
3. Fixez le Sunny Boy 5000TL Multi-String en
enfonçant la vis M6x10 fournie dans le trou
taraudé en bas du milieu (3) pour éviter qu'il ne
se décroche.
4. Vérifiez que Sunny Boy 5000TL Multi-String soit
bien fixé.
Photov oltaik-S tringwechs elrich ter Photovo ltaic string inverter
2
1
3
