SMA Technologie AG Communication
Instructions d’installation SB5000TL-11:SF2006 Page 31

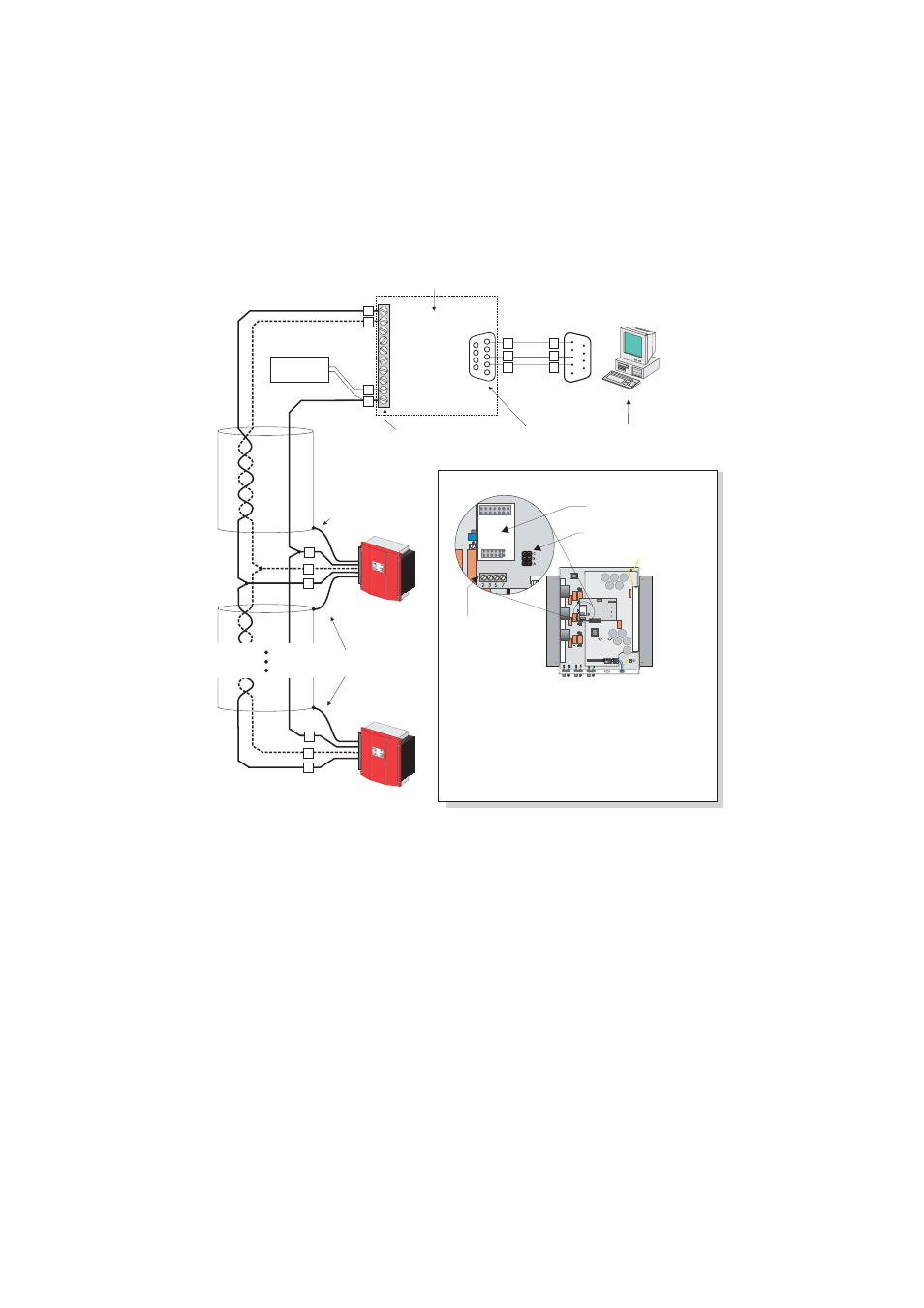

Figure 7.2: Raccordement d'un ou plusieurs Sunny Boys à un PC (RS485)
GND
DATA+
Relier le blindage
au boîtier
à 10 broches. bornier sur le
convertisseur d'interface
i-7520
Connecteur femelle Sub-D à 9 pôles
sur convertisseur d'interface
i-7520
PC avec
Sunny Data
+10V ... 30V DC
Convertisseur d'interface
RS485 / RS232
i-7520
9
1
2
3
5
2
DATA-
10
7
5
7
5
2
2
3
5
2
Câble à paire torsadée
LiYCY
Alimentation
externe
Dernier Sunny Boy
sur le bus RS485
(max. 50)
Erdschlus s Earth Fau lt Ar t.-Nr .: 8 6-00
Erdsch luss Earth Fau lt A rt .-Nr .: 8 6-00
Cavalier A enfiché:
Cavaliers B et C enfichés:
Résistance de terminaison de 120 ohms entre la
borne 2 (Data+) et la borne 7 (Data-)
Résistances de 682 ohms entre la
borne 2 (Data+) vers +5 V et la
borne 7 (Data-) vers GND
pour la symétrie du signal.
Montez le cavalier A sur le Sunny Boy uniquement si ce dernier est
placé à une des extrémités du bus RS485, montez les cavaliers B et
C seulement une fois à l'intérieur du bus RS485 et seulement si vous
ne pouvez obtenir autrement la symétrie du signal. La symétrie n'est
pas nécessaire si l'on utilise le convertisseur d'interface i-7520,
étant donné que le i-7520 se charge automatiquement de la
symétrie.
Attention:
Piggy-Back RS485
Configuration des cavaliers pour la communication via RS485:
Cavaliers pour résistances
symétriques et résistance de
terminaison
Bornier pour le
raccordement du
câble RS485
Relier le blindage
au boîtier
C
B
A
