SMA Technologie AG Conditions préalables à l'installation
Instructions d’installation SB5000TL-11:SF2006 Page 15
Le Sunny Boy 5000TL Multi-String ne produit pas de courants de décharge
extraordinaires en mode de service normal. Dans certains états de service (par
exemple lors de l'autotest du dispositif protecteur), des courants de décharge
peuvent apparaître, capables de déclencher un interrupteur de protection FI 30 mA
« normal ».
L'impédance du réseau sur le site d'installation du Sunny Boy 5000TL Multi-String doit
être inférieure à 1,2 ohm afin que les dispositifs de protection soient pleinement
efficaces. Nous recommandons en outre de dimensionner la section transversale de
la ligne de telle sorte que les pertes dans la ligne ne dépassent pas 1 % de puissance
nominale. Les pertes dans la ligne en fonction de la longueur et de la section des
câbles sont représentées sur le graphique suivant :

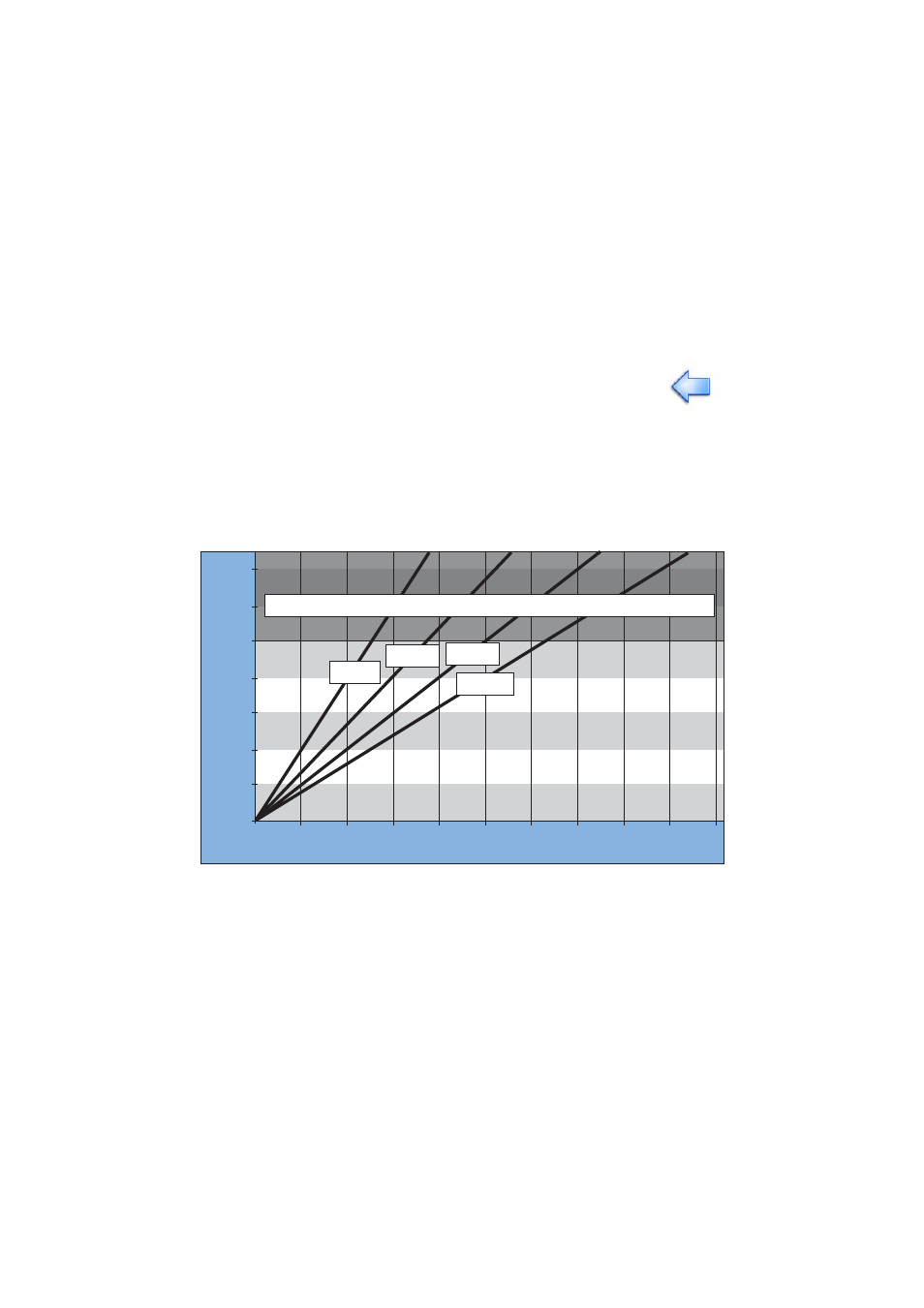

Figure 4.1: Pertes dans la ligne (ligne à plusieurs brins avec conducteur en cuivre
aller et retour)
Dans le cas où un interrupteur de protection FI est impérativement
prescrit, utilisez un interrupteur avec une caractéristique de
déclenchement de 100 mA ou plus.
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Longueur de ligne
5 m 10 m 20 m 30 m 40 m 50 m
Per
tes
0 m 15 m 25 m 35 m 45 m
4,0 mm²
6,0 mm² 8,0 mm²
10,0 mm²
N’utilisez pas de configuration de ligne présentant des pertes supérieures à 1,0 %
