SMA Technologie AG Installation
Instructions d’installation SB5000TL-11:SF2006 Page 19

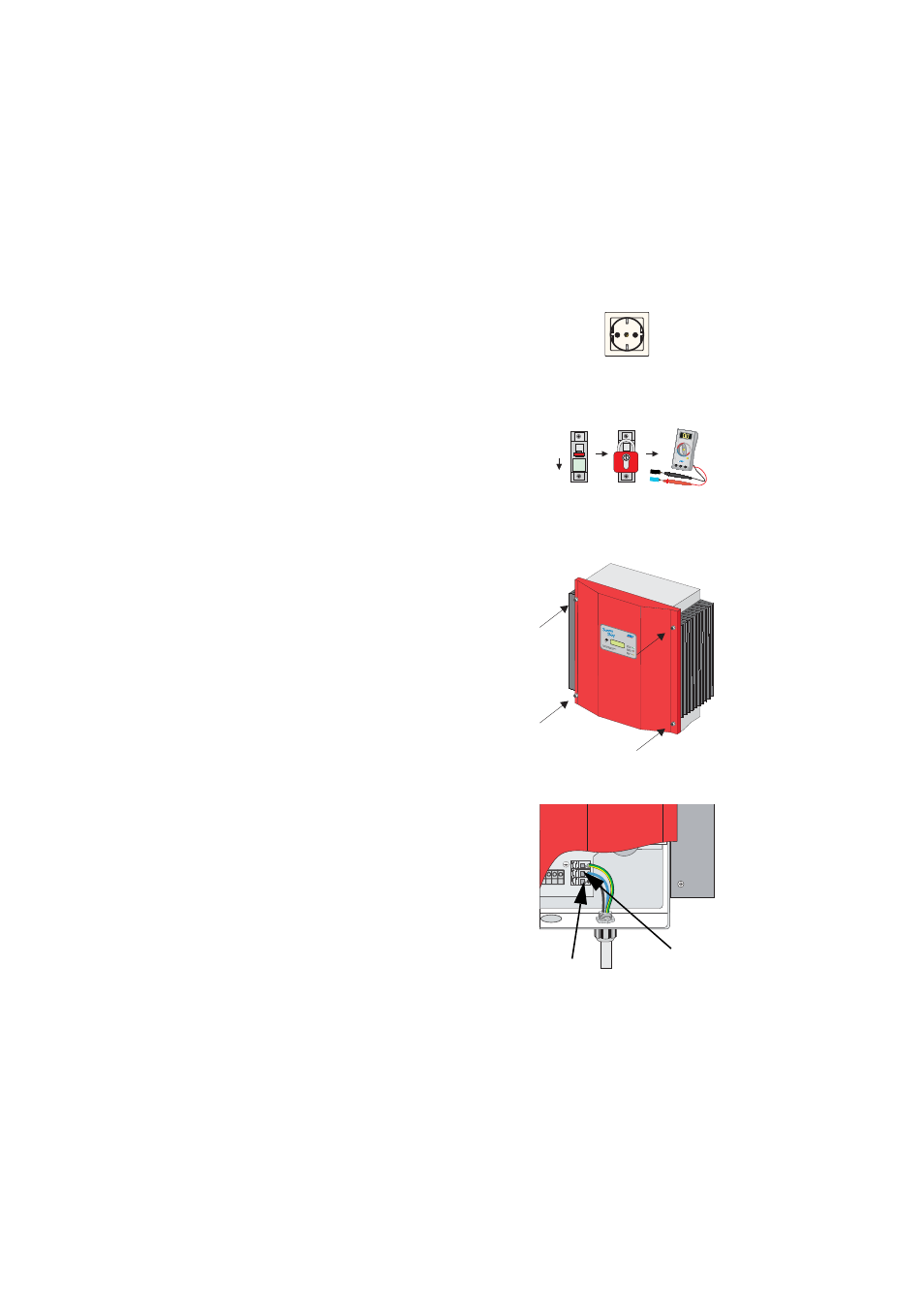

Raccordement de la sortie AC
Pour le raccordement de la sortie AC, procédez de la manière suivante :
1. Vérifiez la tension du réseau. Si celle-ci est
supérieure à 260 V, le Sunny Boy 5000TL Multi-
String ne pourra fonctionner que de façon
limitée. Dans un tel cas de figure, c'est
l'exploitant de réseau local qui devra y
remédier.
max. 260 V !
La tension de réseau maximale pour le
mode de service d'alimentation est de
260 V !
2. Déconnectez le raccordement au réseau
(coupez le disjoncteur de ligne), protégez-le
contre une remise en marche éventuelle et
assurez-vous de l'absence de tension.
Avant d'ouvrir le Sunny Mini Central,
assurez vous de l'absence de tension sur
la sortie AC !
3. Desserrez les vis du couvercle du boîtier du
Sunny Boy 5000TL Multi-String et retirez le
couvercle avec précaution. Ôtez ensuite le
conducteur PE de protection du couvercle du
boîtier.
En ôtant le couvercle, débranchez
également le conducteur PE vert-jaune
du couvercle !
4. Procédez au raccordement du câble secteur
comme indiqué sur le schéma. Utilisez à cet effet
le passe-câble fourni avec l'appareil. « L » et «
N » ne doivent pas être intervertis.
1. 2. 3.
Arrêt!
Photovoltaik-Stringwechselrichter
Photovoltaic string inver ter
N
L
Raccordement de « L » et « N »
