SMA Technologie AG Conditions préalables à l'installation
Instructions d’installation SB5000TL-11:SF2006 Page 13
4.2 Conditions relatives au générateur PV
Le Sunny Boy 5000TL Multi-String est prévu pour le raccordement de trois strings
maximum - même différents les uns des autres - (installations en série de panneaux
PV).
Les indications portant sur la configuration se trouvent dans l'outil de configuration «
GenAu » que vous pourrez télécharger sur Internet à l'adresse www. SMA.de.
Pour le raccordement des générateurs PV, l'appareil possède six connecteurs à fiche
DC (deux pour chaque string). Les conduites de raccordement du générateur PV
doivent donc être également équipées de ces connecteurs à fiches. Les références
SMA pour commander les différents raccords sont les suivantes :
• Multi-Contact 3 mm: « SWR-MC »
• Multi-Contact 4 mm: « MC-SET »
• Tyco:
« TYCO-SET »
4.3 Réseau basse tension 230 V (AC)
Les réglementations techniques applicables et les
spécifications particulières de l'exploitant du réseau
local doivent être respectées.

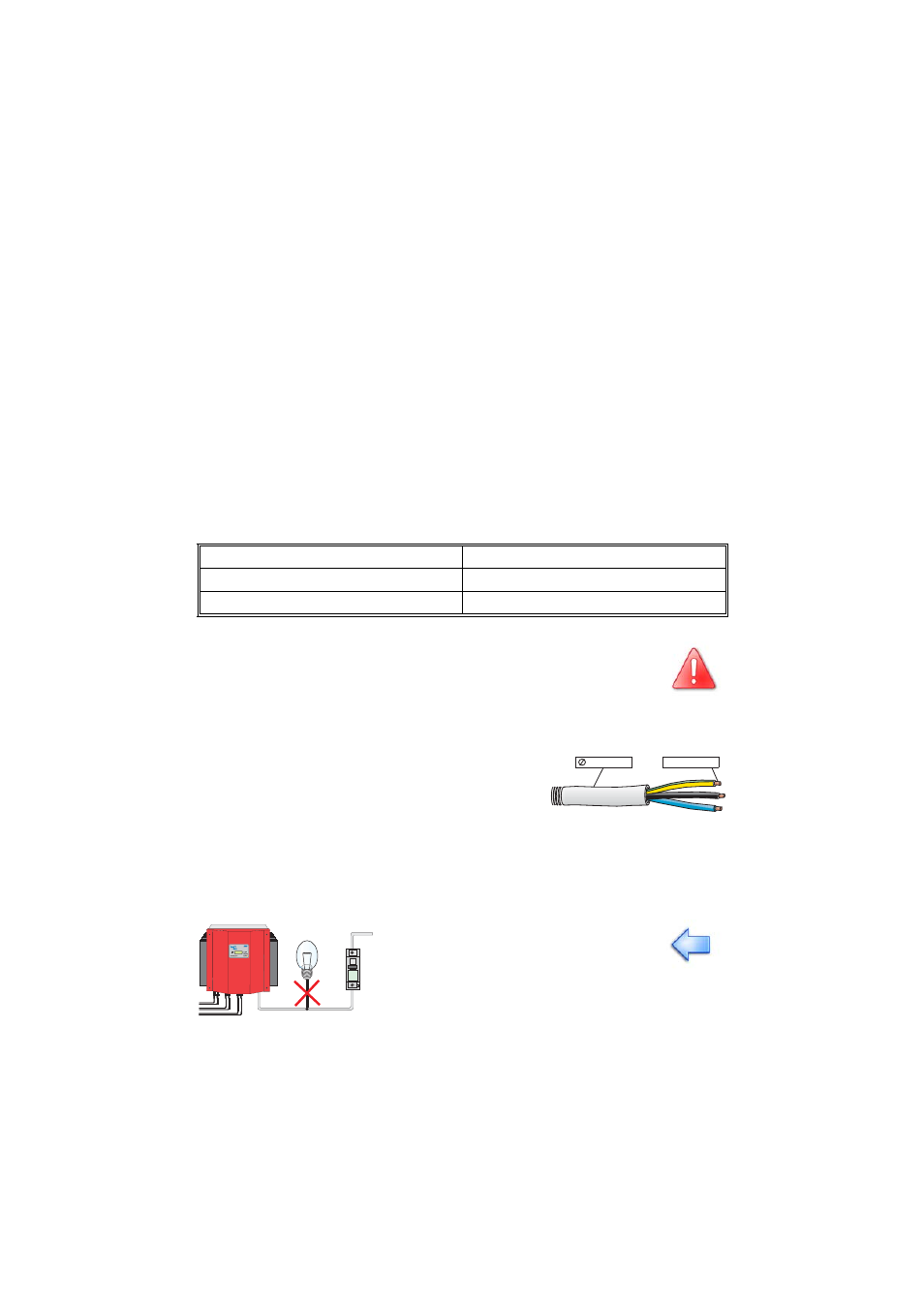

Les bornes de raccordement du Sunny Boy 5000TL Multi-String conviennent à la
réception de sections de conducteur allant jusqu'à 10 mm². La section extérieure du
câble doit être calibrée entre 9 mm et 17 mm. Le raccordement se fait avec trois brins
(L, N, PE).
Valeurs limites pour l'entrée DC
Tension max. par string à - 10°C 750 V (DC)
Courant de court-circuit max. par string 7,5 A (DC)
Attention : Un montage en parallèle d'entrées n'est pas
autorisé !
La ligne d'alimentation est protégée par un
dispositif de protection automatique 25 A
de type B. Aucun autre appareil ne doit être
raccordé à la ligne ainsi sécurisée.
max. 10 mm² 9 … 17 mm
25A
B
