Installation SMA Technologie AG
Page 22 SB5000TL-11:SF2006 Instructions d’installation
Vérifiez à nouveau que les valeurs limites des tensions des strings indiquées au
chapitre 4.2 « Conditions relatives au générateur PV » (Page 13) soient observées.
Si celles-ci sont trop élevées, c'est le planificateur/installateur du générateur PV qui
devra y remédier.
Si le signal LED se rallume lors d'un nouveau raccordement du générateur PV au
Sunny Boy 5000TL Multi-String et malgré une vérification des tensions string,
déconnectez à nouveau le générateur PV du Sunny Boy et veuillez prendre contact
avec la SMA Technologie AG (voir chapitre 10 « Pour nous contacter » (Page 39)).
5.3 Mise en service
Vous pouvez mettre en service le Sunny Boy 5000TL Multi-String lorsque
• la ligne (de réseau) AC est correctement raccordée,
• les lignes DC (strings PV) sont complètement raccordées et que les connecteurs à
fiche DC non utilisés situés sur le dessous du boîtier sont obturés par des
capuchons de protection et
• le couvercle du boîtier est bien vissé.

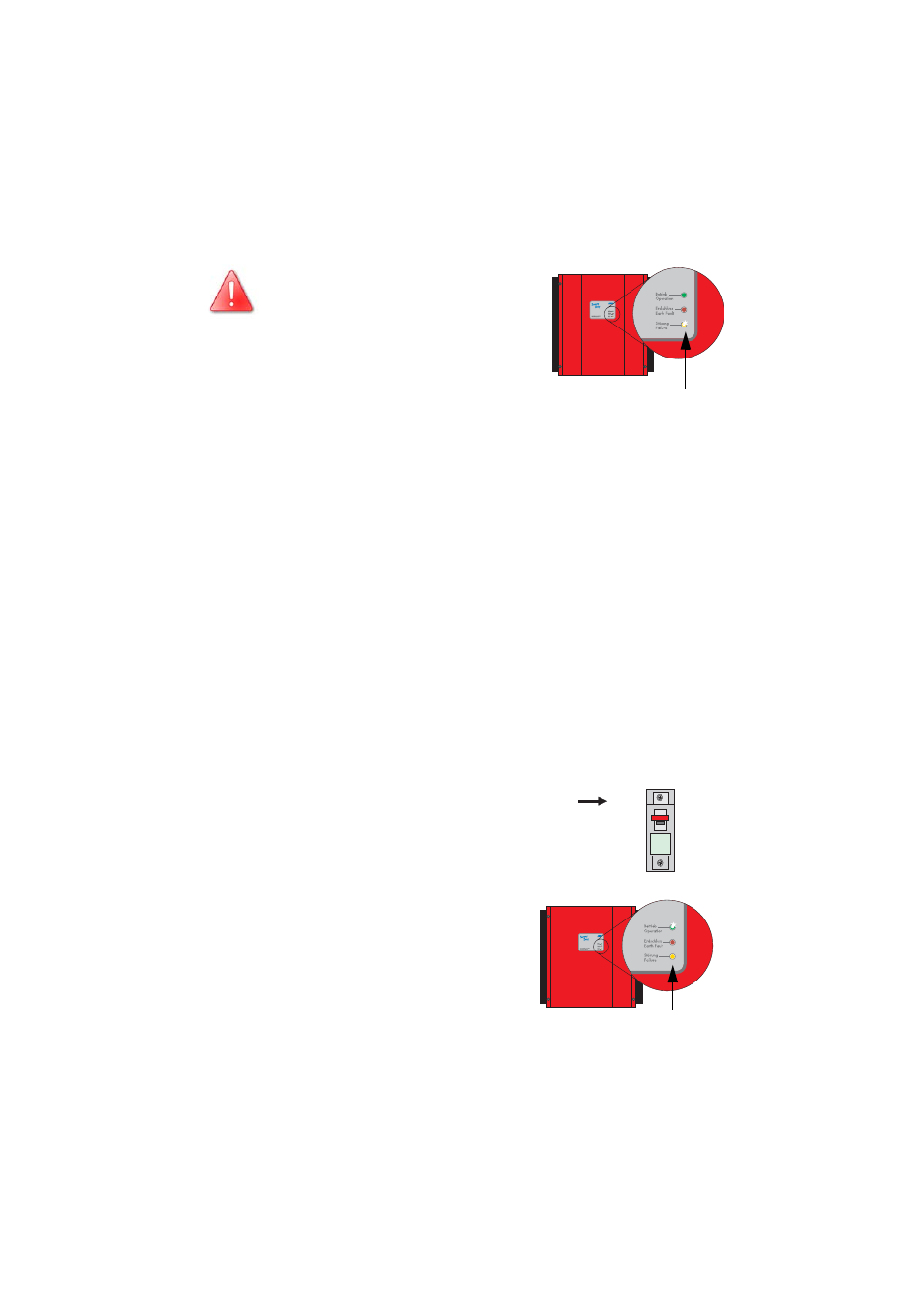

Marche à suivre pour la mise en service
Si, après un court instant, la LED
jaune du bas s’allume brièvement 4
fois d'affilée, déconnectez
immédiatement la tension de réseau
et le générateur PV du Sunny Boy
5000TL Multi-String ! Il y a danger de
destruction de l'onduleur lié à une
tension DC d'entrée trop élevée !
1. Allumez le disjoncteur de ligne.
2. A l'aide de l'affichage LED et du tableau ci-
dessous, vérifiez à présent si le Sunny Boy
5000TL Multi-String se trouve dans un parfait
état de fonctionnement. Si c'est le cas, la mise
en service est réussie.
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
Marche!
Arrêt
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
