Maintenance et entretien SMA Solar Technology AG
68 SMatrix-BFR095014 Manuel d’utilisation

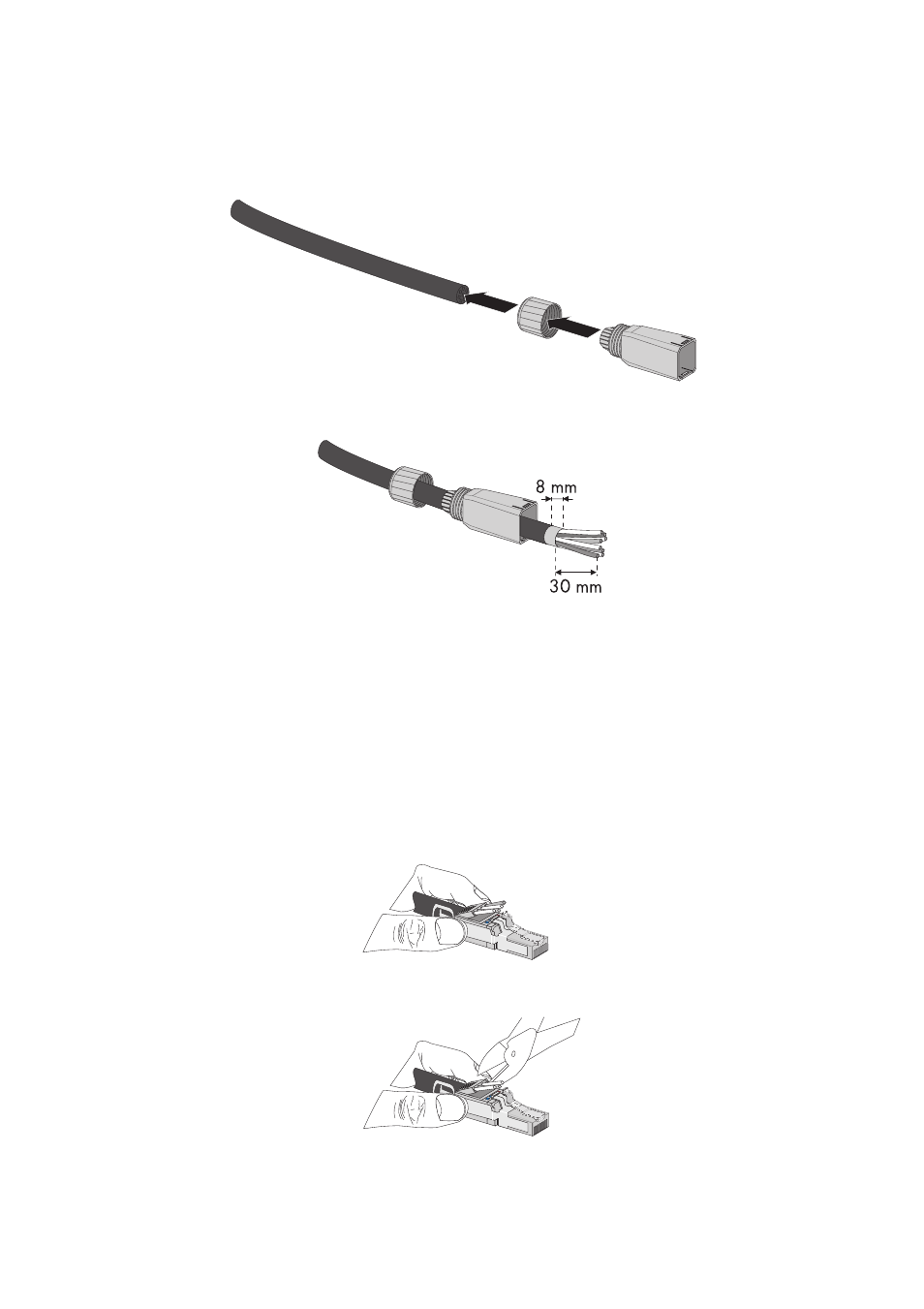

Poser une fiche RJ45 sur le nouveau câble patch
11. Introduisez l'écrou de pression et le boîtier de fiche sur le nouveau câble patch.
12. Dénudez la gaine de câble sur 30 mm.
13. Raccourcissez le blindage du câble patch sur 8 mm et rabattez-le vers l'arrière.
14. Dénouez les torsades des fils.
15. Ouvrez les clapets de la fiche.
16. Ecartez légèrement les languettes de blindage de la fiche.
17. Disposez les fils sur la fiche conformément aux repères colorés.
18. Introduisez chaque fil dans l'orifice des clapets de la couleur correspondante.
19. Pressez et maintenez les languettes de blindage du câble. Les fils ne glissent alors plus des
orifices.
20. Coupez les fils avec une pince coupante.
21. Appuyez sur les clapets pour créer un contact avec les fils. Au besoin, appuyez sur les clapets
avec une pince.
