7.8 Définir des zones d'affichage supplémentaires
Une zone d'affichage est une zone du Sunny Matrix dans laquelle vous pouvez afficher du texte ou
des valeurs. Ces zones correspondent aux panneaux du Sunny Matrix. Les panneaux vous permettent
de définir différentes zones d'affichage.
Zones d'affichage prédéfinies à la livraison
Le Sunny Matrix est livré avec des zones d'affichage prédéfinies. En général, chaque rangée de

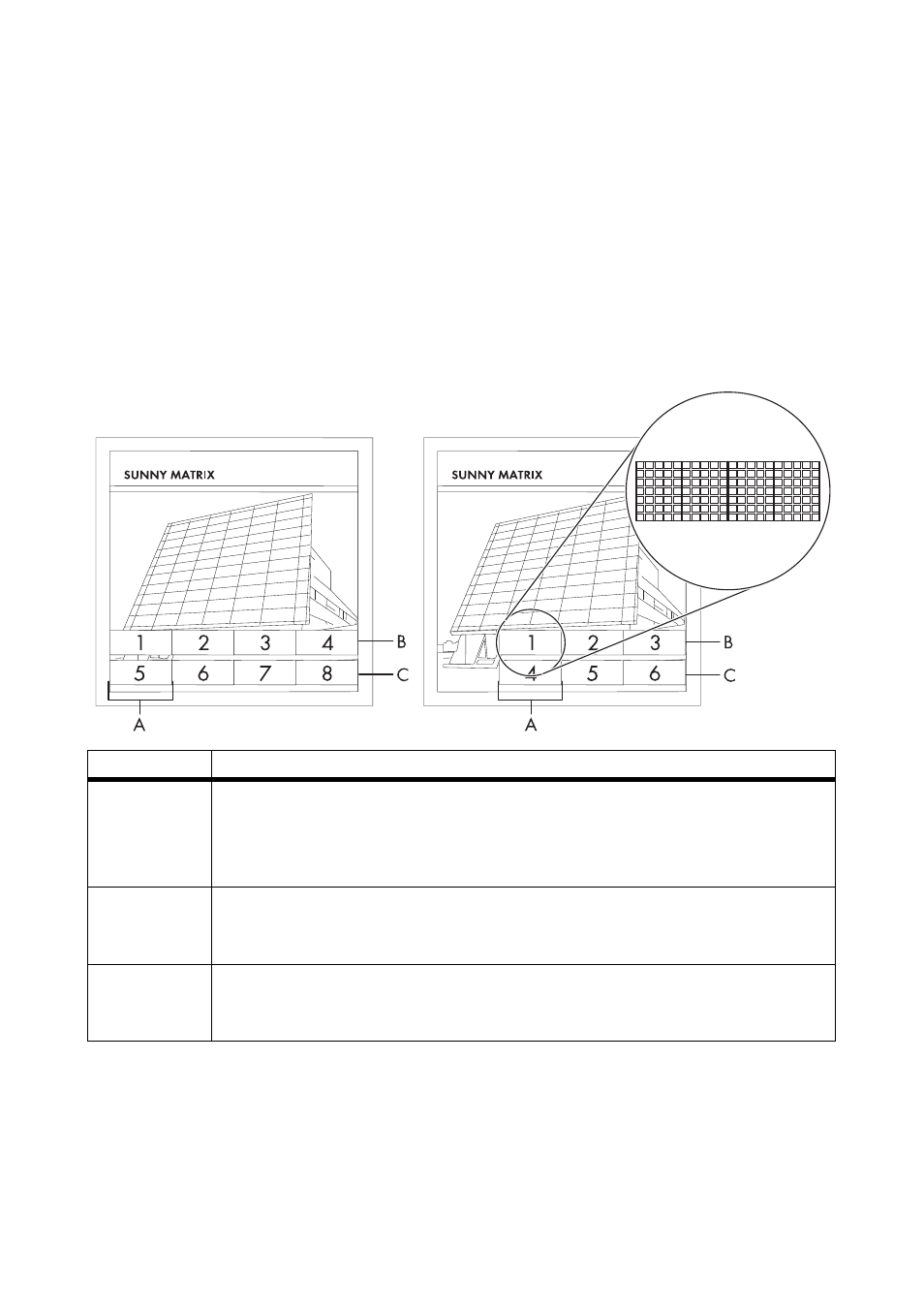

panneaux est prédéfinie comme une zone d'affichage. L'illustration suivante montre clairement les
zones d'affichage prédéfinies sur 2 Sunny Matrix différents. La fiche jointe vous indique quelles sont
les zones d'affichage prédéfinies de votre Sunny Matrix.
Si les zones d'affichage prédéfinies ne vous suffisent pas, vous pouvez en créer d'autres comme décrit
ci-après.
1. Sélectionnez « Affichage > Configuration ».
Position Désignation
A Panneau
Un panneau a 4 positions. Chaque position ne permet d'afficher qu'1 seul
caractère (par exemple une lettre ou un chiffre). Les panneaux sont toujours
numérotés de gauche à droite, de haut en bas.
B « Affichage défini 1 » prédéfini : dans le premier exemple, les panneaux 1, 2, 3 et
4 forment une zone d'affichage. Dans le deuxième exemple, les panneaux 1, 2, et
3 forment une zone d'affichage.
C « Affichage défini 2 » prédéfini : dans le premier exemple, les panneaux 5, 6, 7 et
8 forment une zone d'affichage. Dans le deuxième exemple, les panneaux 4, 5, et
6 forment une zone d'affichage.
