SMA Solar Technology AG Montage
Manuel d’utilisation SMatrix-BFR095014 17
5.3 Types de montage
Vous pouvez monter le Sunny Matrix à un mur à l'aide d'étriers ou d'attaches. A la différence des
attaches, les étriers permettent de monter le Sunny Matrix non seulement à la verticale, mais aussi
incliné vers l'avant ou vers l'arrière.
• Montage avec les étriers, cf. chapitre 5.3.1 « Monter le Sunny Matrix à l'aide d'étriers »
(Page 17).
• Montage avec les attaches, cf. chapitre 5.3.2 « Monter le Sunny Matrix à l'aide d'attaches »
(Page 22).
5.3.1 Monter le Sunny Matrix à l'aide d'étriers

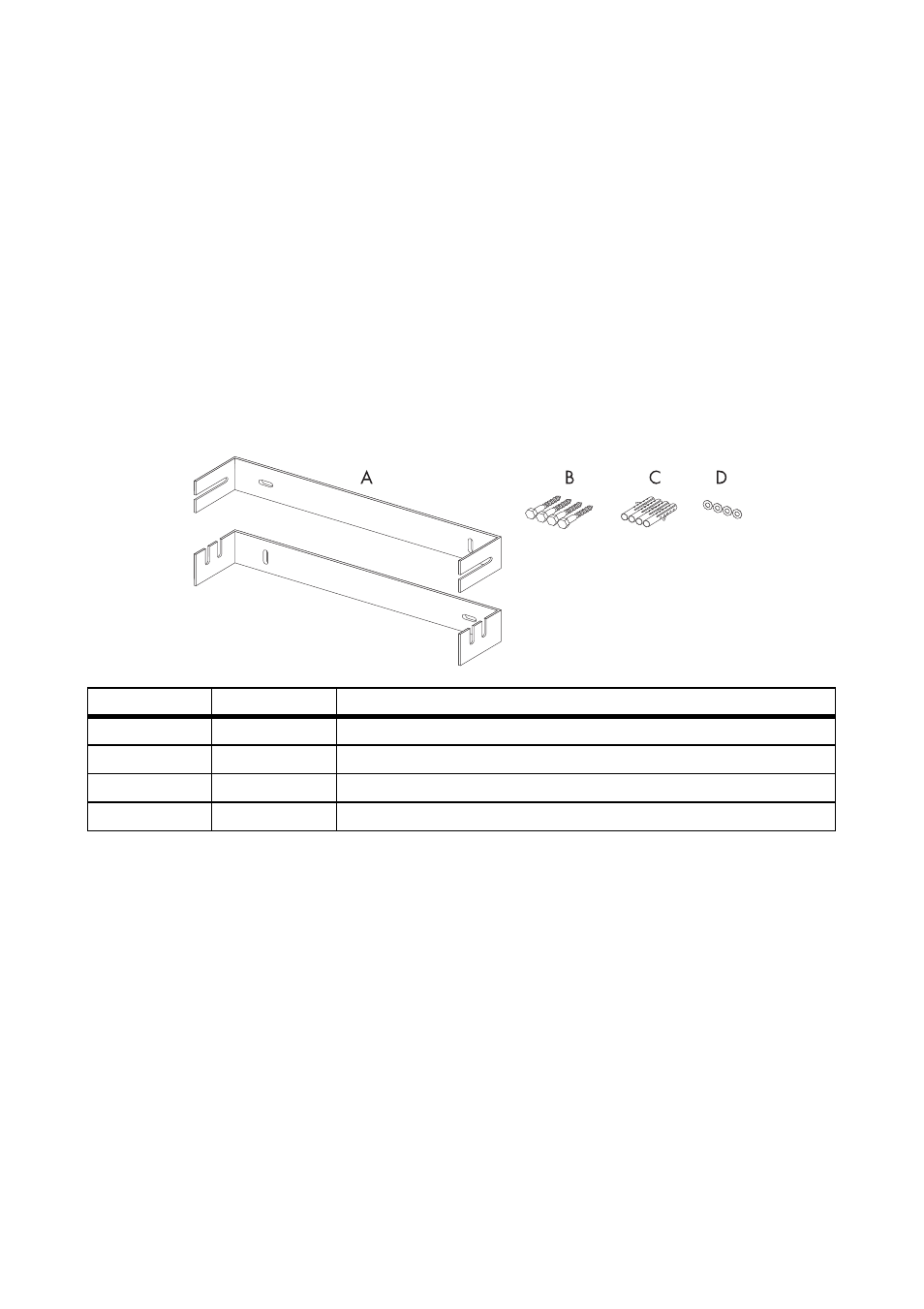

Accessoires de montage inclus dans la livraison
Fixer les étriers à un mur
1. Choisissez le lieu de montage en respectant les exigences relatives au lieu de montage, comme
décrit au chapitre 5.2 « Exigences relatives au lieu de montage » (Page 16).
2. Parmi les schémas suivants, reportez-vous à celui qui correspond à la taille de votre Sunny
Matrix, puis choisissez un emplacement de montage et marquez la position des trous. Prévoyez
un espace d'environ 10 cm à droite et à gauche du Sunny Matrix de sorte à pouvoir saisir et
accrocher le Sunny Matrix.
Position Nombre Désignation
A 2 Etriers
B 4 Vis à six pans creux (10 mm x 100 mm)
C 4 Chevilles
D 4 Rondelles
