SMA MATRIX - Manuel (Page 42)

Commande SMA Solar Technology AG
42 SMatrix-BFR095014 Manuel d’utilisation
Exemple de diaporama défini
Cet exemple montre le diaporama numéro 3 avec la diapositive 5 et la diapositive 1 définies. La
diapositive 5 est celle prise en exemple au paragraphe « Exemple de diapositive définie » (Page 38).
La durée d'affichage est réglée sur 120 secondes pour les deux diapositives. L'horaire de démarrage
du diaporama est réglé sur 12:00 h.

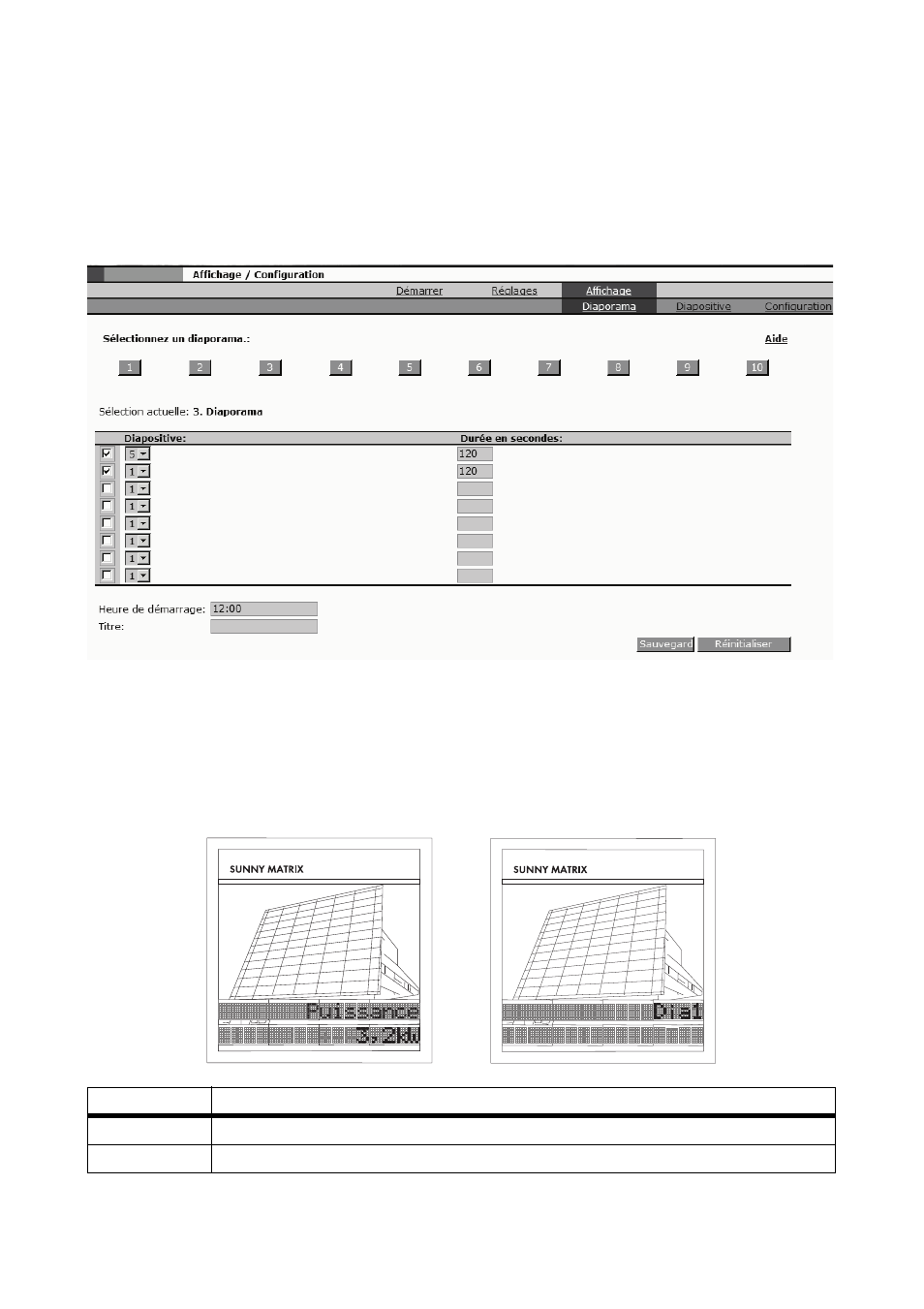

L'illustration suivante vous montre comment le Sunny Matrix affiche ce diaporama. Le Sunny Matrix
affiche le diaporama seulement à partir de 12:00 h. S'il s'agit du seul diaporama défini, celui-ci
s'affiche immédiatement. Le Sunny Matrix affiche d'abord la diapositive portant le numéro 5. Au bout
de 120 secondes, le Sunny Matrix affiche la diapositive portant le numéro 1. Puis, le Sunny Matrix
répète ces diapositives. Lorsqu'un autre diaporama est défini, le Sunny Matrix affiche celui-ci à l'heure
de démarrage définie.
Position Désignation
A Exemple diapositive numéro 5
B Exemple diapositive numéro 1
A B
