SMA Solar Technology AG Montage
Manuel d’utilisation SMatrix-BFR095014 21

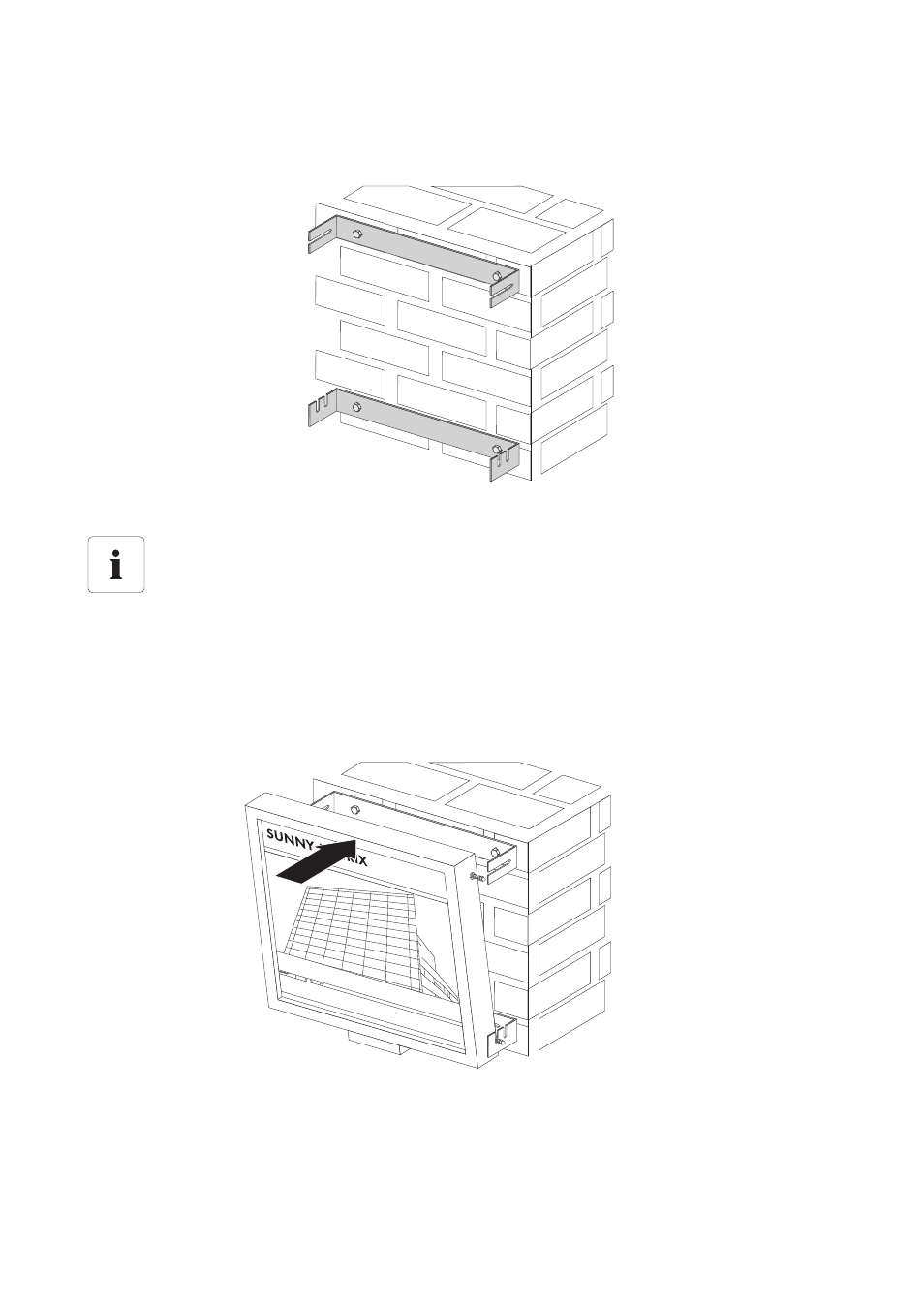

6. Fixez les étriers au mur à l'aide des vis. Montez l'étrier comportant 2 x 2 encoches en bas.
Montez l'étrier avec 2 x 1 encoche en haut.
Fixer le Sunny Matrix aux étriers
Les étriers comportent des encoches qui vous permettent de fixer le Sunny Matrix à la verticale, incliné
vers l'avant ou vers l'arrière.
7. Accrochez le Sunny Matrix à l'aide des goujons filetés dans l'encoche souhaitée de l'étrier
inférieur et faites-le basculer dans l'étrier supérieur. Maintenez le Sunny Matrix jusqu'à ce que
le montage soit terminé.
8. Vissez les écrous borgnes des 4 goujons filetés.
9. Vérifiez si le Sunny Matrix est correctement fixé dans les étriers et s'il ne bouge pas. Le cas
échéant, serrez davantage les écrous borgnes.
☑ Le Sunny Matrix est monté.
A partir de ce stade, le montage nécessite au minimum 2 personnes.
